Funzionamento manuale e allineamento
15.6 Definizione origine senza sistema di tastatura 3D
15
552
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
15.6 Definizione origine senza sistema di
tastatura 3D
Avvertenza
Definizione origine con sistema di tastatura 3D:
vedere " Definizione origine con il sistema di
tastatura 3D ", Pagina 573.
Nella definizione dell'origine l'indicazione del TNC viene portata
sulle coordinate di una posizione nota del pezzo.
Operazioni preliminari
Serrare e allineare il pezzo
Serrare l'utensile zero con raggio noto
Assicurarsi che il TNC visualizzi le posizioni reali

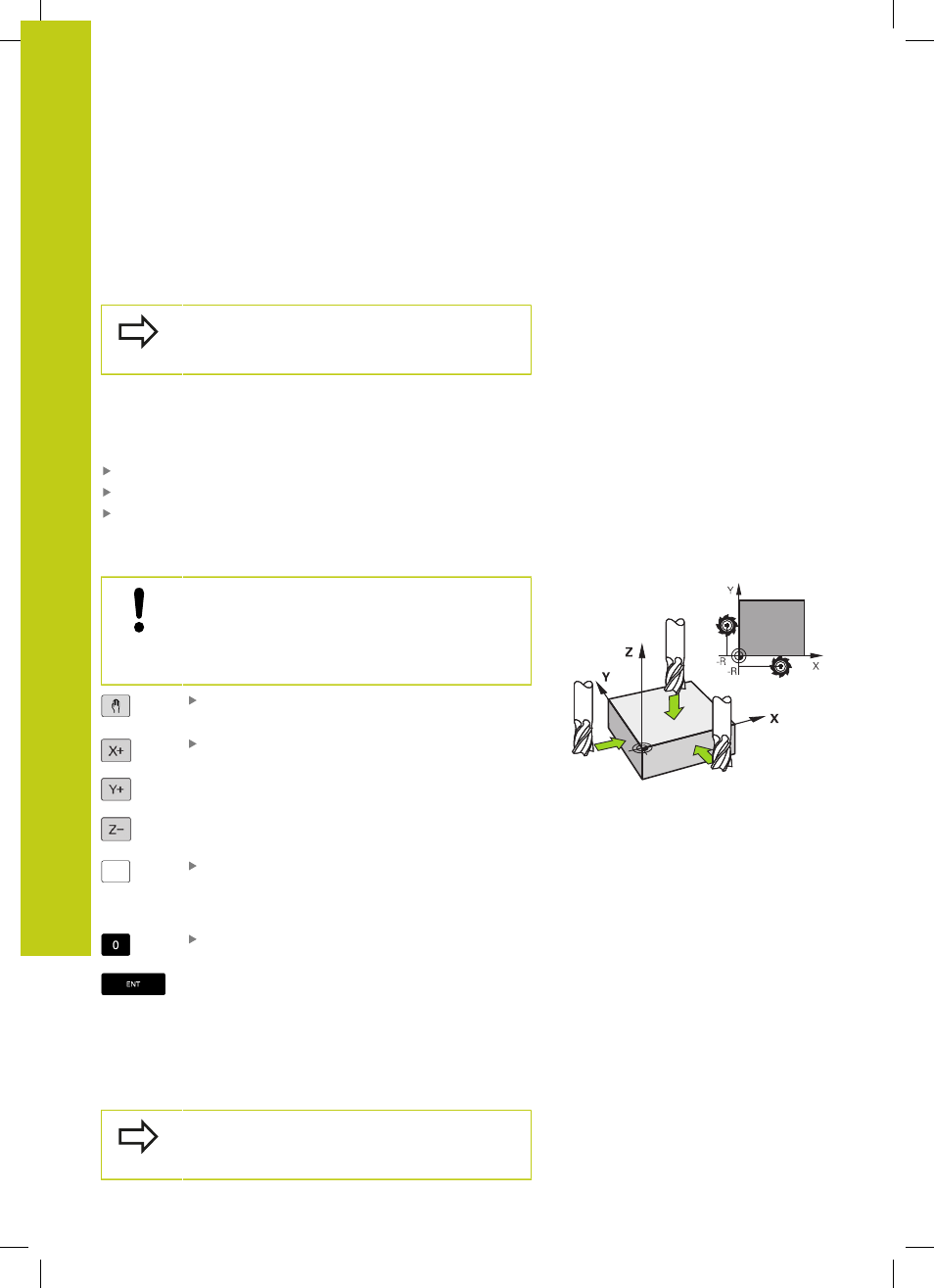

Definizione dell'origine con fresa a candela
Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata,
si deve sovrapporre un lamierino di spessore d
noto. Per l'origine si dovrà quindi inserire un valore
maggiorato di d.
Selezionare il modo operativo
Funzionamento
manuale
Spostare l'utensile con cautela fino a sfiorare il
pezzo
Z
Selezionare l'asse
DEF. ZERO PEZZO Z=
Utensile zero, asse del mandrino: impostare
l'indicazione su una posizione nota del pezzo
(ad es. 0) o inserire lo spessore d del lamierino.
Nel piano di lavoro: tener conto del raggio
dell'utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell'asse di accostamento un utensile con lunghezza
nota, impostare l'indicazione dell'asse di accostamento sulla
lunghezza L dell'utensile o sulla somma Z=L+d.
Il TNC memorizza automaticamente l'origine
impostata tramite i tasti di movimentazione assi nella
riga 0 della tabella Preset.
