Programmazione: acquisizione dati da file CAD
7.3 Convertitore DXF (opzione #42)
7
274
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Il TNC inserisce nel programma di profilo due
definizioni del pezzo grezzo (
BLK FORM). La prima
definizione contiene le dimensioni del file DXF
completo, la seconda definizione, pertanto attiva, e
include gli elementi di profilo selezionati, in modo
da ottenere una dimensione ottimizzata del pezzo
grezzo.
Il TNC memorizza solo gli elementi effettivamente
selezionati (elementi contrassegnati in colore blu),
quindi provvisti di un crocetta nella finestra con lista.

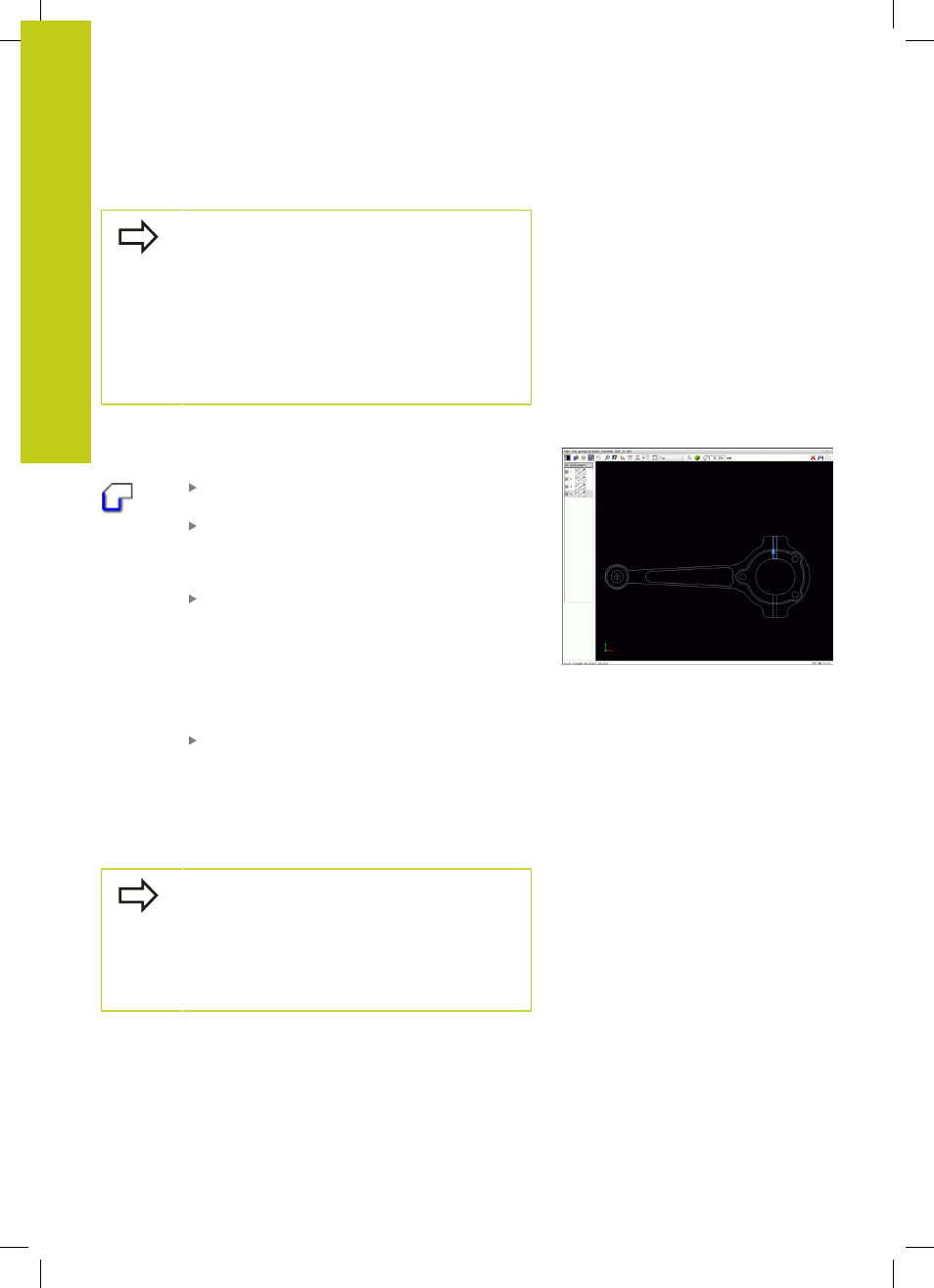

Divisione, allungamento e riduzione di elementi di profilo
Per modificare gli elementi di profilo procedere come indicato di
seguito.
La finestra grafica è attiva per la selezione del
profilo
Selezionare il punto di partenza: selezionare un
elemento o un punto di intersezione tra due
elementi (con il tasto Shift), compare quindi una
stella rossa che funge da punto di partenza
Selezionare l'elemento successivo del profilo:
posizionarsi con il mouse sull'elemento
desiderato. Il TNC visualizza la direzione con
linea tratteggiata. Selezionando l'elemento, il
TNC rappresenta in blu l'elemento di profilo
selezionato. Se gli elementi non possono essere
collegati, il TNC visualizza in grigio l'elemento
selezionato
Se possono essere selezionati altri elementi di
profilo nella direzione scelta, il TNC rappresenta
tali elementi in verde. In caso di diramazioni
viene selezionato l'elemento che possiede la
minima distanza angolare. Cliccando sull'ultimo
elemento verde, si confermano tutti gli elementi
nel programma di profilo
Selezionare con il primo elemento di profilo la
direzione del profilo.
Se l'elemento di profilo da prolungare/accorciare
è una retta, il TNC prolunga/accorcia l'elemento
di profilo in modo lineare. Se l'elemento di profilo
da allungare/accorciare è un arco di cerchio, il TNC
allunga/accorcia l'arco di cerchio in modo circolare.
