Programmazione: lavorazione a più assi
12.2 Funzione PLANE: rotazione del piano di lavoro (opzione #8)
12
456
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Definizione del piano di lavoro mediante tre punti:
PLANE POINTS
Applicazione
Un piano di lavoro può essere definito in modo univoco indicando
tre punti qualsiasi da P1 a P3 di tale piano . Questa possibilità è
realizzata dalla funzione
PLANE POINTS.
Prima della programmazione

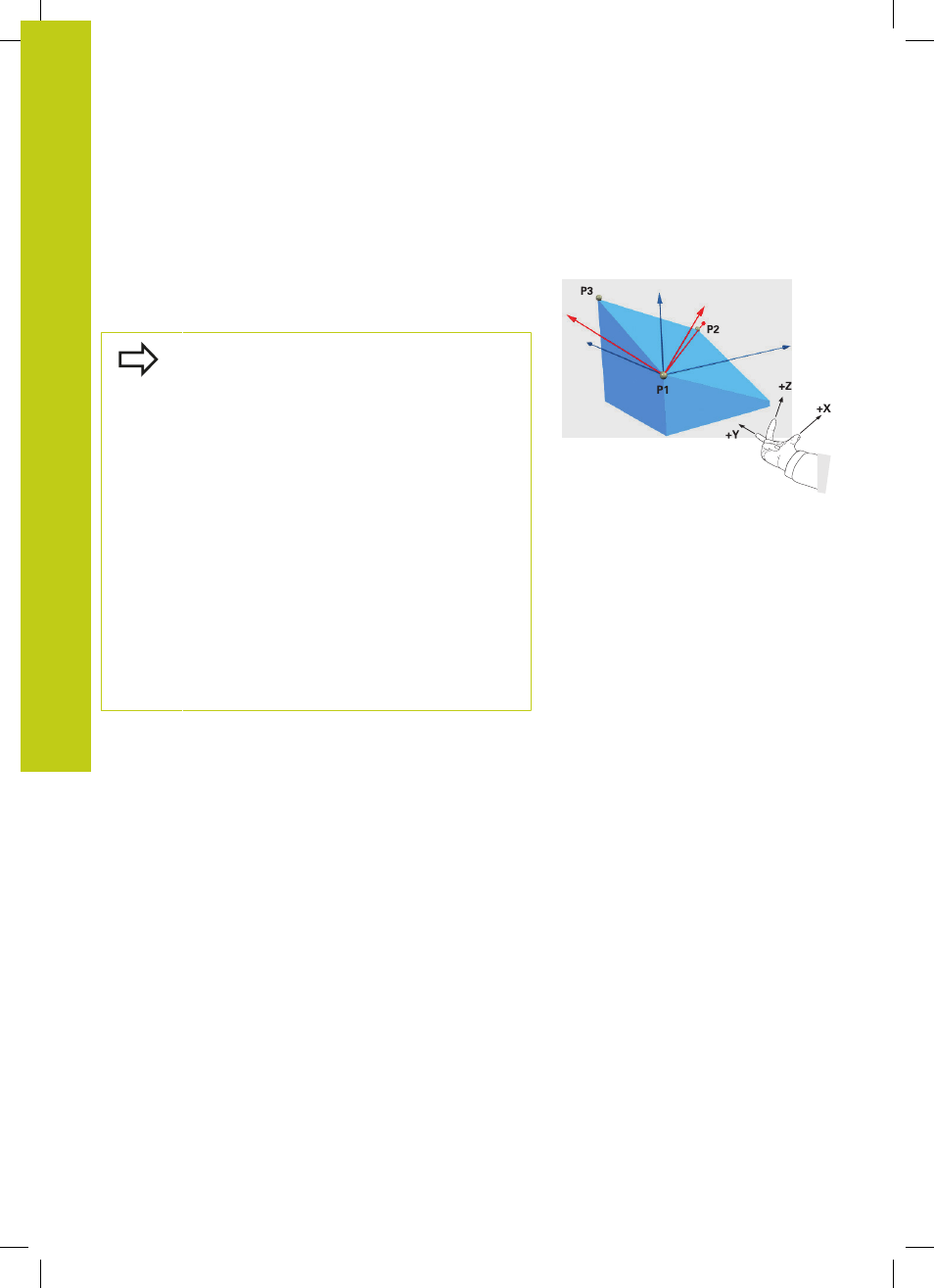

Il collegamento dal punto 1 al punto 2 definisce la
direzione dell'asse principale ruotato (X con asse
utensile Z).
La direzione dell'asse utensile ruotato si determina
con la posizione del 3° punto relativa alla linea di
collegamento tra il punto 1 e il punto 2. Utilizzando
la regola della mano destra (pollice = asse X, indice
= asse Y, medio = asse Z, vedere figura in alto a
destra), si ottiene: il pollice (asse X) indica dal punto
1 al punto 2, l'indice (asse Y) è rivolto in parallelo
all'asse Y ruotato in direzione del punto 3. Il medio
indica quindi la direzione dell'asse utensile ruotato.
I tre punti definiscono l'inclinazione del piano. La
posizione dell'origine attiva non viene modificata dal
TNC.
Descrizione dei parametri per il comportamento
nel posizionamento: vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 461.
