Funzione PLANE: rotazione del piano di lavoro (opzione #8) 12.2
12
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
457

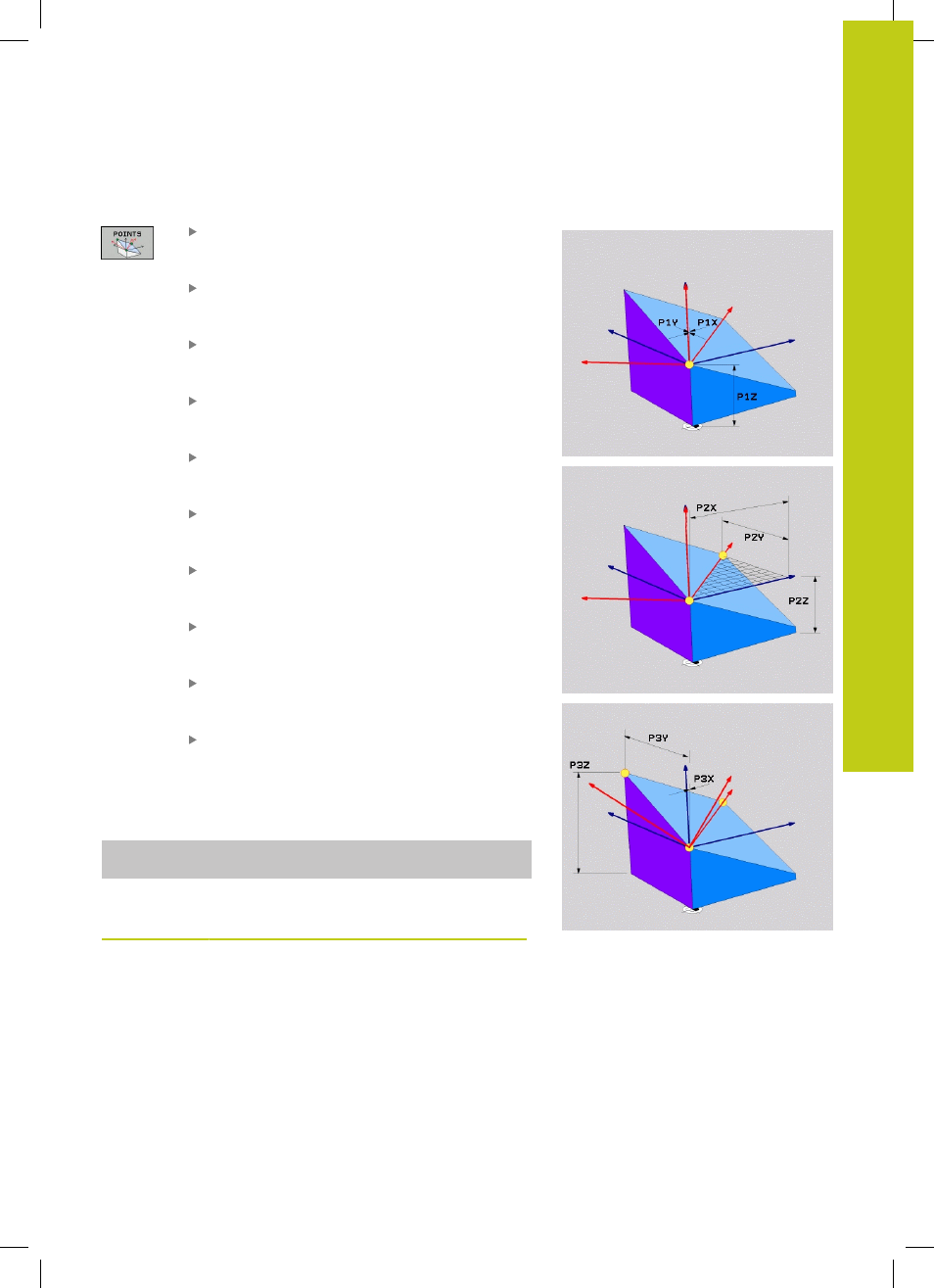

Parametri di immissione
Coordinata X 1° punto del piano?: coordinata X
P1X del 1° punto del piano (vedere figura in alto a
destra)
Coordinata Y 1° punto del piano?: coordinata Y
P1Y del 1° punto del piano (vedere figura in alto a
destra)
Coordinata Z 1° punto del piano?: coordinata Z
P1Z del 1° punto del piano (vedere figura in alto a
destra)
Coordinata X 2° punto del piano?: coordinata X
P2X del 2° punto del piano (vedere figura in centro
a destra)
Coordinata Y 2° punto del piano?: coordinata Y
P2Y del 2° punto del piano (vedere figura in centro
a destra)
Coordinata Z 2° punto del piano?: coordinata Z
P2Z del 2° punto del piano (vedere figura in centro
a destra)
Coordinata X 3° punto del piano?: coordinata X
P3X del 3° punto del piano (vedere figura in basso
a destra)
Coordinata Y 3° punto del piano?: coordinata Y
P3Y del 3° punto del piano (vedere figura in basso
a destra)
Coordinata Z 3° punto del piano?: coordinata Z
P3Z del 3° punto del piano (vedere figura in basso
a destra)
Continuare con le caratteristiche di posizionamento
vedere "Definizione del comportamento
nel posizionamento della funzione PLANE",
Pagina 461
Blocco NC
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X
+0 P3Y+41 P3Z+32.5 .....
Sigle utilizzate
Sigla Significato
POINTS
Inglese points = punti
