Primi passi con TNC 640
1.3 Programmazione della prima parte
1
60
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Creazione del programma ciclo

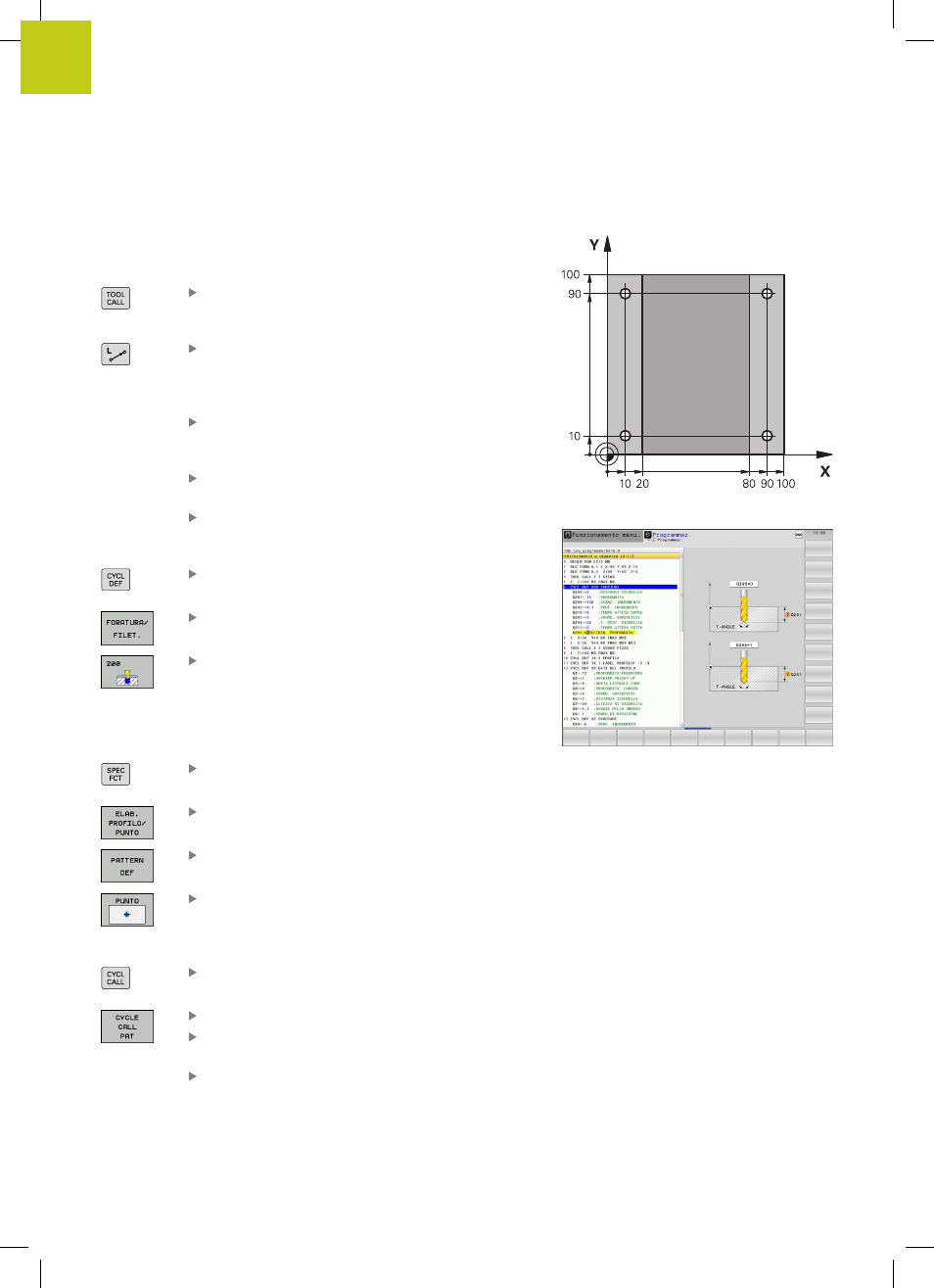

I fori rappresentati a destra in figura (profondità 20 mm) dovrebbero
essere realizzati con un ciclo di foratura standard. La definizione del
pezzo grezzo è già stata creata.
Chiamata utensile: inserire i dati utensile.
Confermare ogni immissione con il tasto
ENT, non
tralasciare l'asse utensile
Disimpegno utensile: premere il tasto arancione
dell'asse
Z e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto
ENT
Corr. raggio: RL/RR/senza corr.? Confermare con
il tasto ENT: senza attivazione della correzione del
raggio
Confermare
Avanzamento F=? con il tasto ENT:
spostare in rapido (
FMAX)
Funzione ausiliaria M?, confermare con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Richiamare il menu dei cicli
Visualizzare i cicli di foratura
Selezionare il ciclo di foratura standard 200: il TNC
avvia il dialogo per la definizione del ciclo. Inserire
i parametri richiesti dal TNC, passo dopo passo,
confermando ogni inserimento con il tasto
ENT. Il
TNC visualizza sulla destra anche un grafico in cui
è rappresentato il relativo parametro ciclo
Richiamare il menu delle funzioni speciali
Visualizzare le funzioni per l'elaborazione dei punti
Selezionare la definizione della sagoma
Selezionare l'immissione dei punti: inserire le
coordinate dei 4 punti, confermando di volta in
volta con il tasto
ENT. Dopo aver immesso il
quarto punto salvare il blocco con il tasto END
Visualizzare il menu per la definizione della
chiamata ciclo
Eseguire il ciclo di foratura sulla sagoma definita
Confermare Avanzamento F=? con il tasto ENT:
spostare in rapido ( FMAX)
Funzione ausiliaria M? Inserire il mandrino e il
refrigerante, ad es.
M13, confermare con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
