Programmazione: programmazione di profili
6.6 Movimenti traiettoria – Programmazione libera dei profili FK
6
258
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

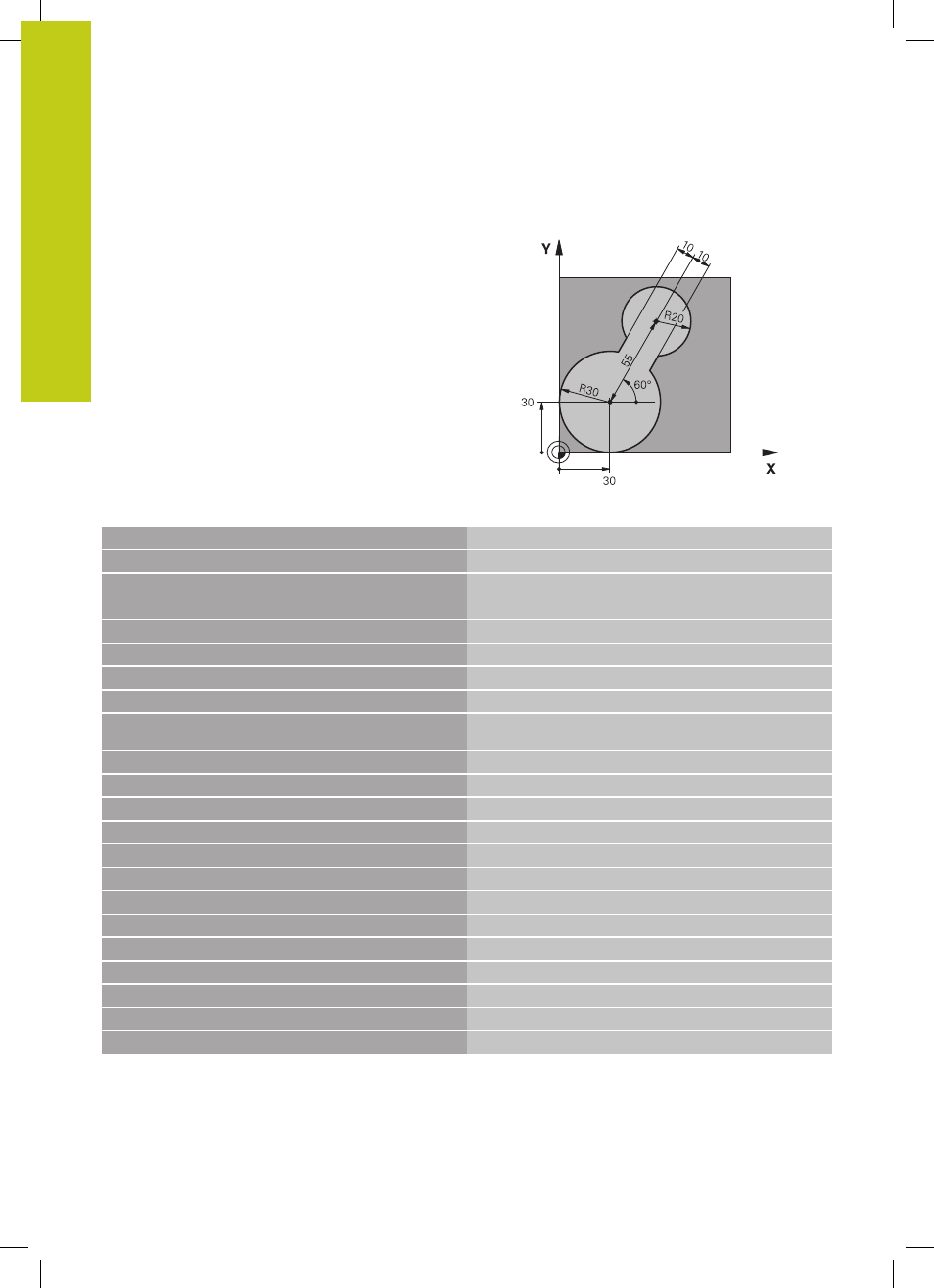

Esempio: programmazione FK 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Chiamata utensile
4 L Z+250 R0 FMAX Disimpegno utensile
5 L X+30 Y+30 R0 FMAX Preposizionamento utensile
6 L Z+5 R0 FMAX M3 Preposizionamento asse utensile
7 L Z-5 R0 F100
Posizionamento alla profondità di lavorazione
8 APPR LCT X+0 Y+30 R5 RR F350
Avvicinamento al profilo su un cerchio con raccordo
tangenziale
9 FPOL X+30 Y+30 Sezione FK:
10 FC DR- R30 CCX+30 CCY+30 Programmazione dei dati noti per ogni elemento di profilo
11 FL AN+60 PDX+30 PDY+30 D10
12 FSELECT 3
13 FC DR- R20 CCPR+55 CCPA+60
14 FSELECT 2
15 FL AN-120 PDX+30 PDY+30 D10
16 FSELECT 3
17 FC X+0 DR- R30 CCX+30 CCY+30
18 FSELECT 2
19 DEP LCT X+30 Y+30 R5
Distacco dal profilo su un cerchio con raccordo tangenziale
20 L Z+250 R0 FMAX M2 Disimpegno utensile, fine programma
21 END PGM FK2 MM
