15.10 Definizione origine con il sistema di tastatura 3D
15
580
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Determinazione dell'angolo tra l'asse di riferimento dell'angolo
e un bordo del pezzo
Selezione della funzione di tastatura: premere il
softkey
TASTARE ROT
Angolo di rotazione: annotare l'ANGOLO DI
ROTAZIONE visualizzato se la rotazione base
effettuata deve essere ripristinata in un secondo
momento
Effettuare la rotazione base rispetto al lato
da confrontare vedere "Compensazione della
posizione inclinata del pezzo con sistema di
tastatura 3D ", Pagina 569
Con il softkey TASTARE ROT richiamare la
visualizzazione dell'angolo tra l'asse di riferimento
dell'angolo e il bordo del pezzo quale angolo di
rotazione
Disattivare la rotazione base o ripristinare la
rotazione base originale
impostare l'angolo di rotazione sul valore annotato

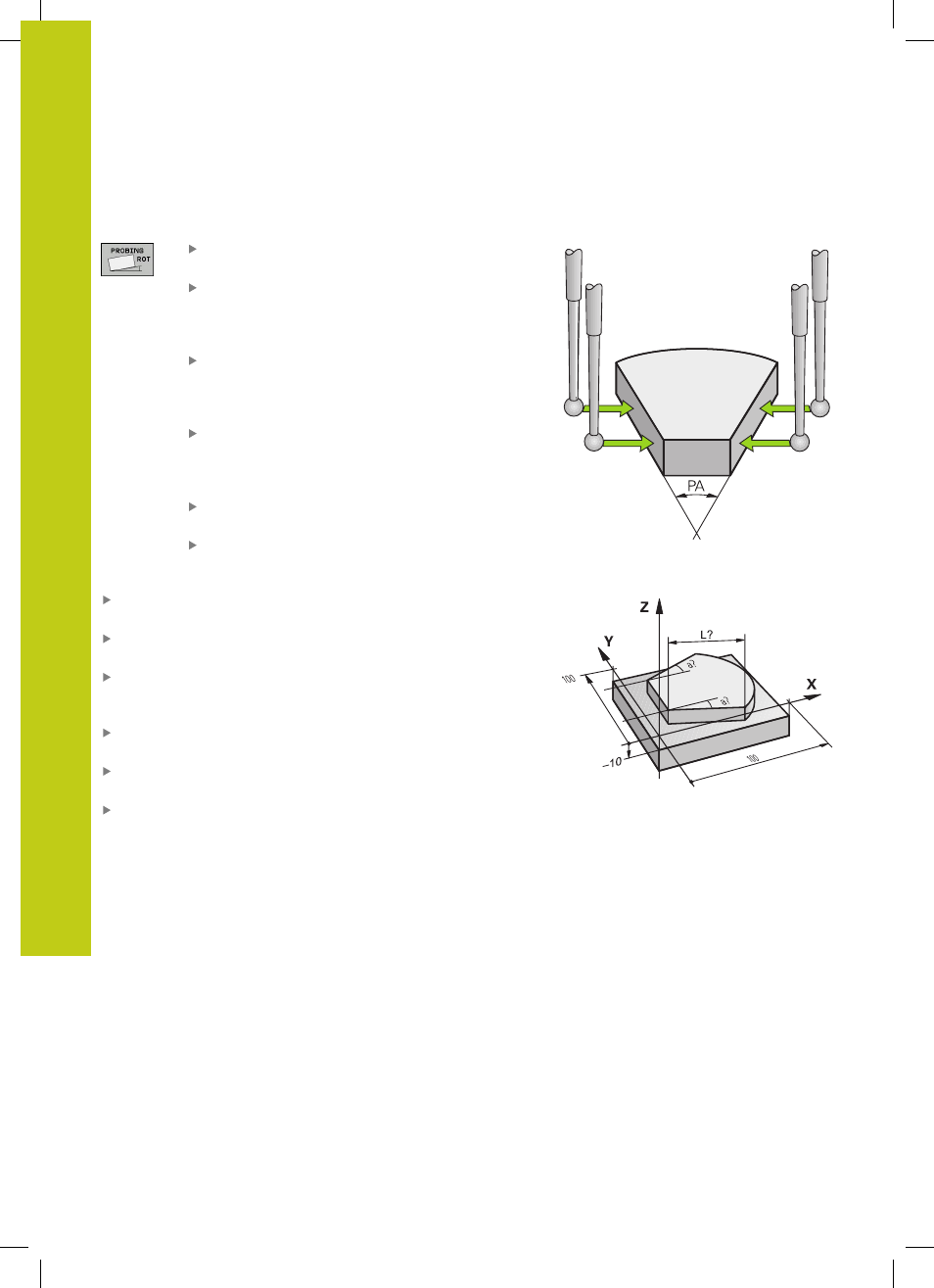

Determinazione dell'angolo tra due bordi del pezzo
Selezione della funzione di tastatura: premere il softkey
PROBING ROT
Angolo di rotazione: annotare l'angolo di rotazione visualizzato,
se la rotazione base effettuata deve essere ripristinata in seguito
Effettuare la rotazione base rispetto al primo lato vedere
"Compensazione della posizione inclinata del pezzo con sistema
di tastatura 3D ", Pagina 569
Tastare anche il secondo lato come per una rotazione base,
senza impostare l'angolo di rotazione su 0!
Con il softkey
TASTARE ROT chiamare la visualizzazione
dell'angolo PA tra i bordi del pezzo quale angolo di rotazione
Per disattivare la rotazione base o ripristinare la rotazione base
originale: impostare l'angolo di rotazione sul valore annotato
