Movimenti traiettoria – Coordinate polari 6.5
6
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
241

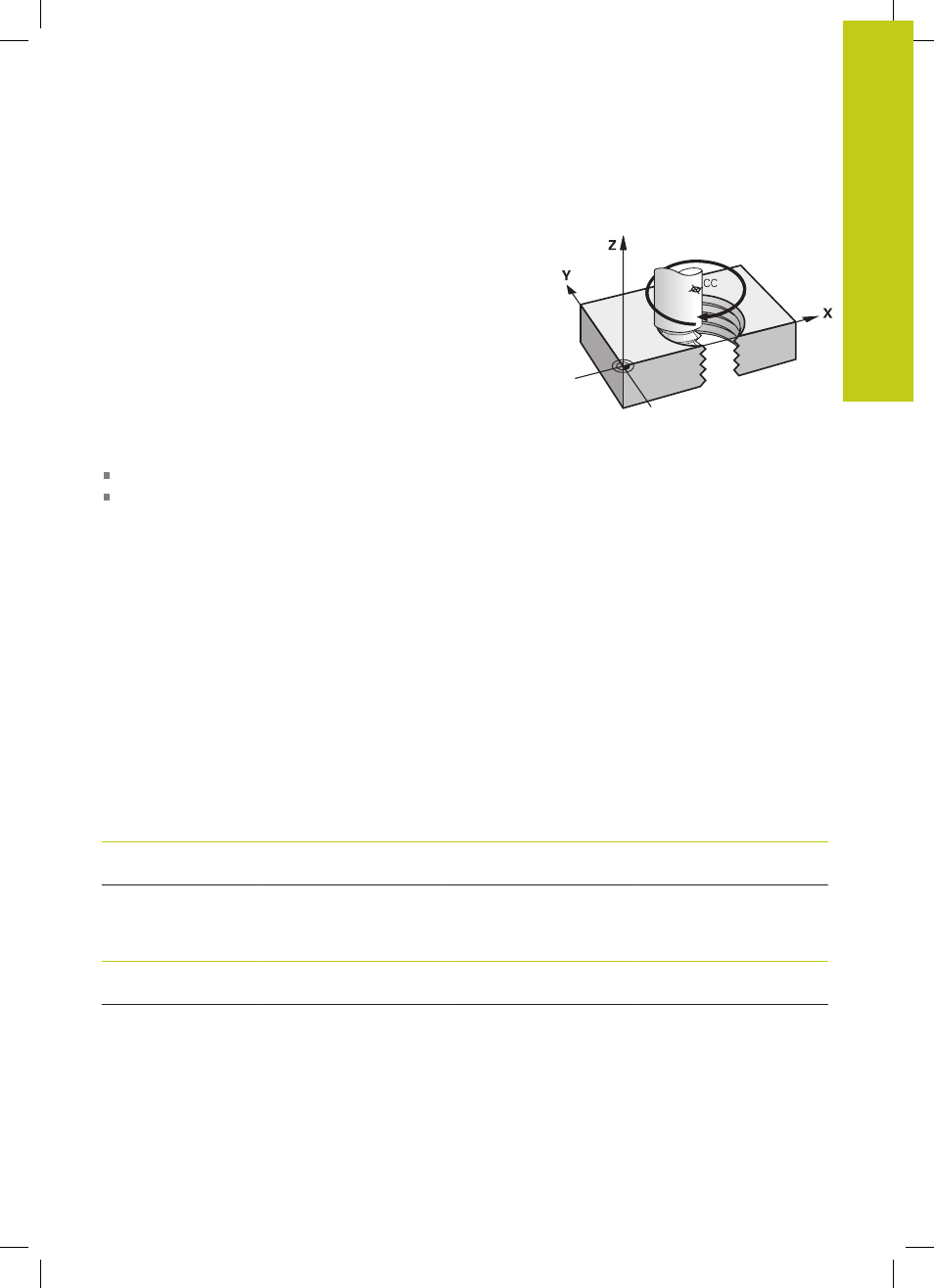

Traiettoria elicoidale (ellisse)
La traiettoria elicoidale viene generata dalla sovrapposizione di una
traiettoria circolare con una traiettoria lineare, perpendicolare alla
prima. La traiettoria circolare viene programmata come in un piano
principale.
Le traiettorie elicoidali possono essere programmate solo in
coordinate polari.
Impiego
Filettature interne ed esterne di grande diametro
Scanalature di lubrificazione
Calcolo della traiettoria elicoidale
Per la programmazione occorre il dato incrementale dell'angolo
totale, per il quale l'utensile si sposta sulla traiettoria elicoidale
nonché l'altezza totale della traiettoria elicoidale.
Numero filetti n: numero filetti + anticipo all'inizio e alla
fine della filettatura
Altezza totale h: Passo P x numero filetti n
Angolo totale incrementale
IPA: numero filetti x 360° + angolo per l'inizio
della filettatura + angolo per l'anticipo
della filettatura
Coordinata di partenza Z: Passo P x (numero filetti + anticipo
all'inizio filetto)
Forma della traiettoria elicoidale
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinate traiettorie.
Filettatura interna Direzione Senso di rotazione Compensazione raggio
destrorsa
sinistrorsa Z+
Z+
DR+
DR–
RL
RR
destrorsa
sinistrorsa Z–
Z– DR–
DR+
RR
RL
Filettatura esterna
destrorsa
sinistrorsa Z+
Z+
DR+
DR–
RR
RL
destrorsa
sinistrorsa Z–
Z– DR–
DR+
RL
RR
