Programmazione ed esecuzione di lavorazioni semplici 16.1
16
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
589

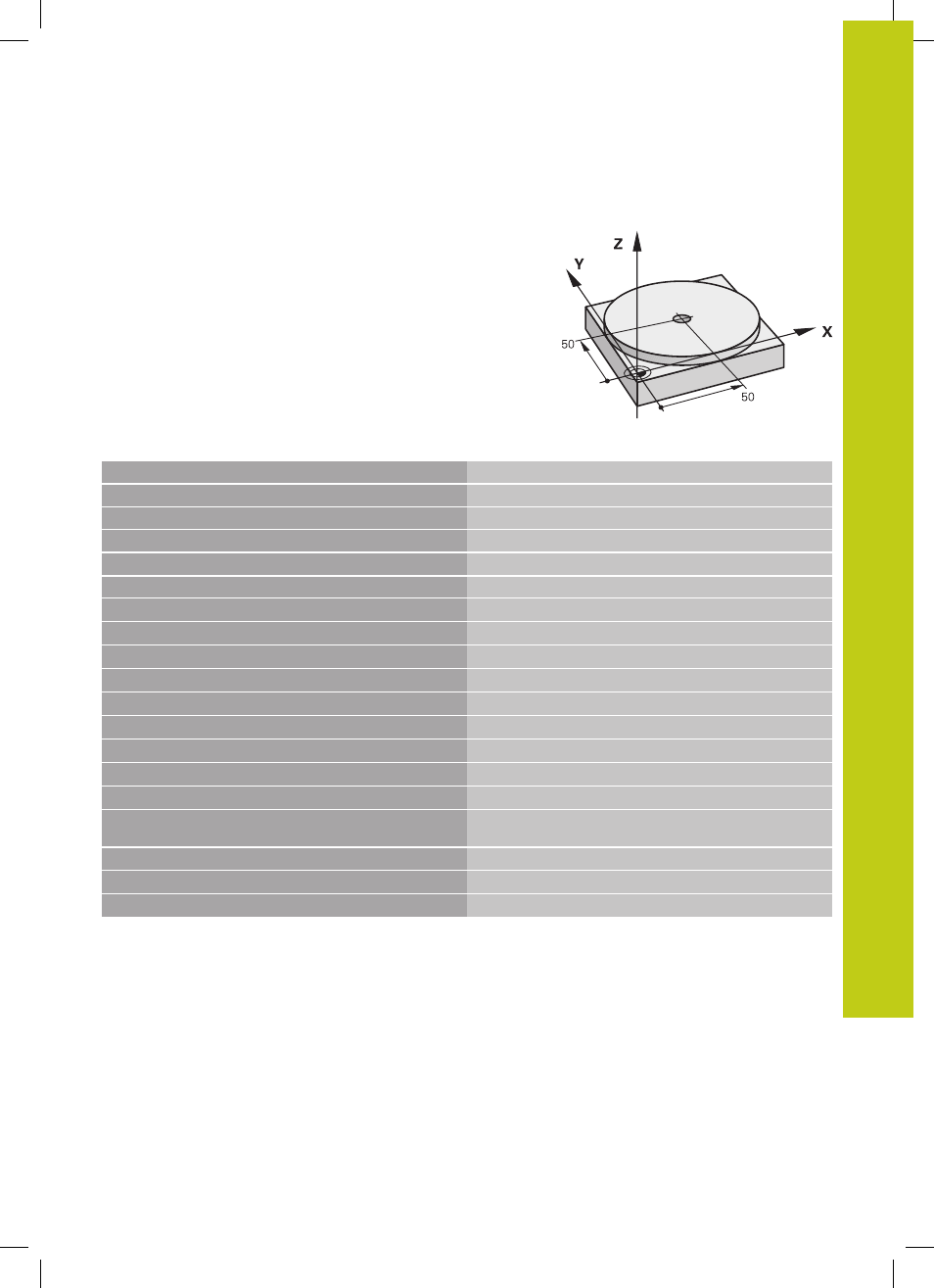

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo
il serraggio del pezzo, l'allineamento e l'impostazione dell'origine
il foro può essere programmato ed eseguito con poche righe di
programma.
Per prima cosa l'utensile viene preposizionato con blocchi di rette
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo 200
200 FORATURA.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Chiamata utensile: asse utensile Z,
numero giri mandrino 2000 giri/min
2 L Z+200 R0 FMAX Disimpegno utensile (F MAX = rapido)
3 L X+50 Y+50 R0 FMAX M3
Posizionam. UT con F MAX sopra il foro, mandrino ON
Posizionamento ut. con F MAX sopra il foro
4 CYCL DEF 200 FORATURA Definizione del ciclo FORATURA
Q200=5 ;DISTANZA SICUREZZA Distanza di sicurezza dell'ut. sopra il foro
Q201=-15 ;PROFONDITA Profondità foro (segno=direzione di lavoro)
Q206=250 ;AVANZ. INCREMENTO Avanzamento di foratura
Q202=5 ;PROF. INCREMENTO Profondità singoli accostamenti prima del ritorno
Q210=0 ;TEMPO ATTESA SOPRA Tempo di attesa in secondi dopo ogni disimpegno
Q203=-10 ;COORD. SUPERFICIE Coordinata della superficie del pezzo
Q204=20 ;2. DIST. SICUREZZA Distanza di sicurezza dell'ut. sopra il foro
Q211=0.2 ;TEMPO ATTESA SOTTO Tempo di attesa sul fondo foro in secondi
Q395=0 ;RIFERIM. PROFONDITA' Profondità relativa alla punta utensile o alla parte cilindrica
dell'utensile
5 CYCL CALL
Chiamata ciclo FORATURA
6 L Z+200 R0 FMAX M2 Disimpegno utensile
7 END PGM $MDI MM Fine programma
Funzione Retta: vedere "Retta L", Pagina 227
Ciclo FORATURA: vedere manuale utente Programmazione di cicli,
ciclo 200 FORATURA.
