Programmazione: programmazione di profili
6.4 Movimenti traiettoria - Coordinate cartesiane
6
228
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

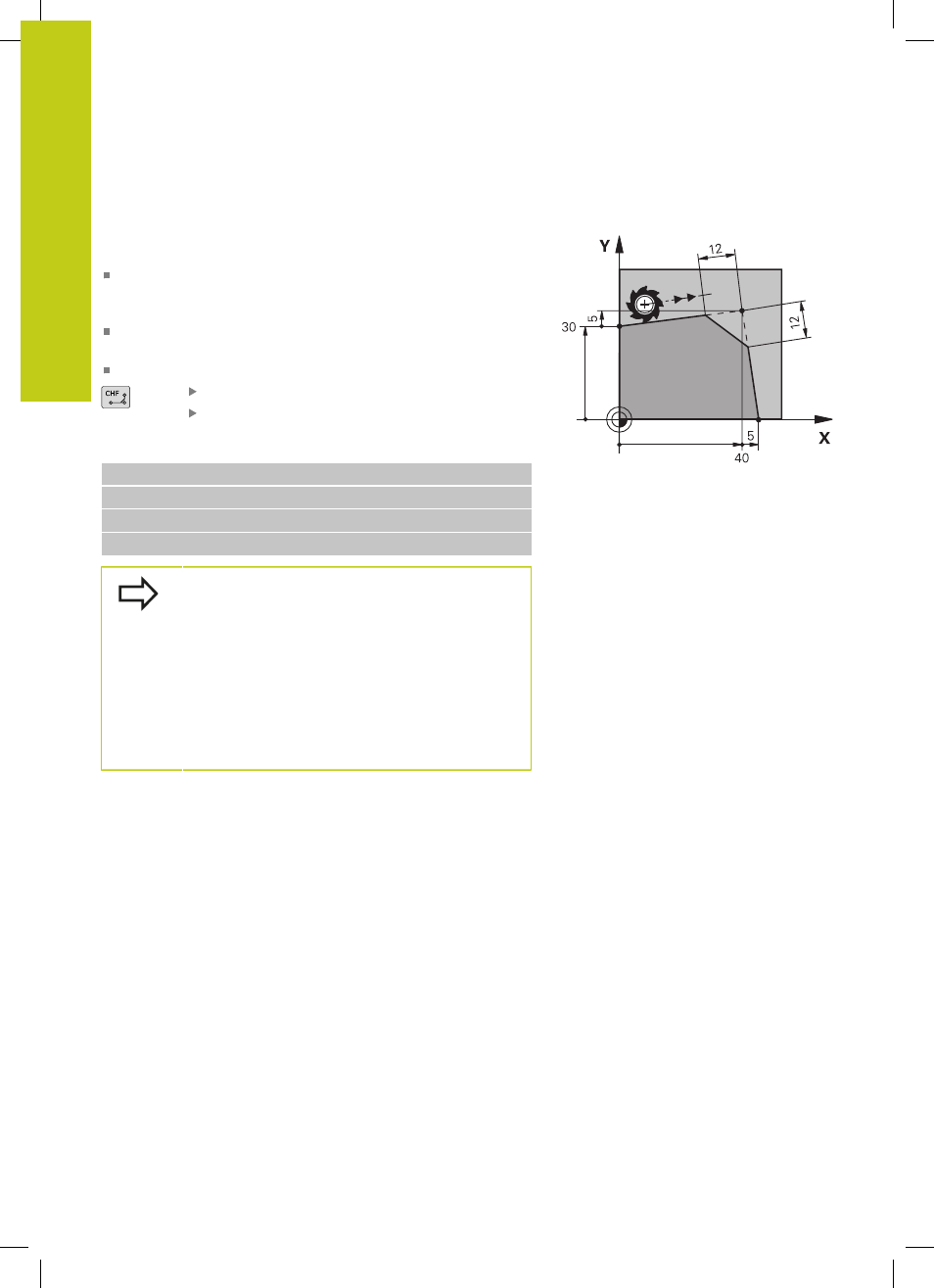

Inserimento di uno smusso tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette
possono essere smussati.
Nei blocchi lineari prima e dopo il blocco
CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
La correzione del raggio prima e dopo il blocco
CHF deve essere
uguale
Lo smusso deve poter essere eseguito con l'utensile attuale.
Smusso: lunghezza dello smusso, se necessario:
Avanzamento F (attivo solo nel blocco CHF)
Blocchi esemplificativi NC
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un
blocco
CHF.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo viene tagliato dallo smusso e non viene
più considerato parte del profilo.
L'avanzamento programmato in un blocco CHF è
attivo solo in questo blocco. Dopo il blocco CHF
ridiventa attivo l'avanzamento programmato nel
blocco precedente.
