Programmazione: programmazione di profili
6.4 Movimenti traiettoria - Coordinate cartesiane
6
232
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

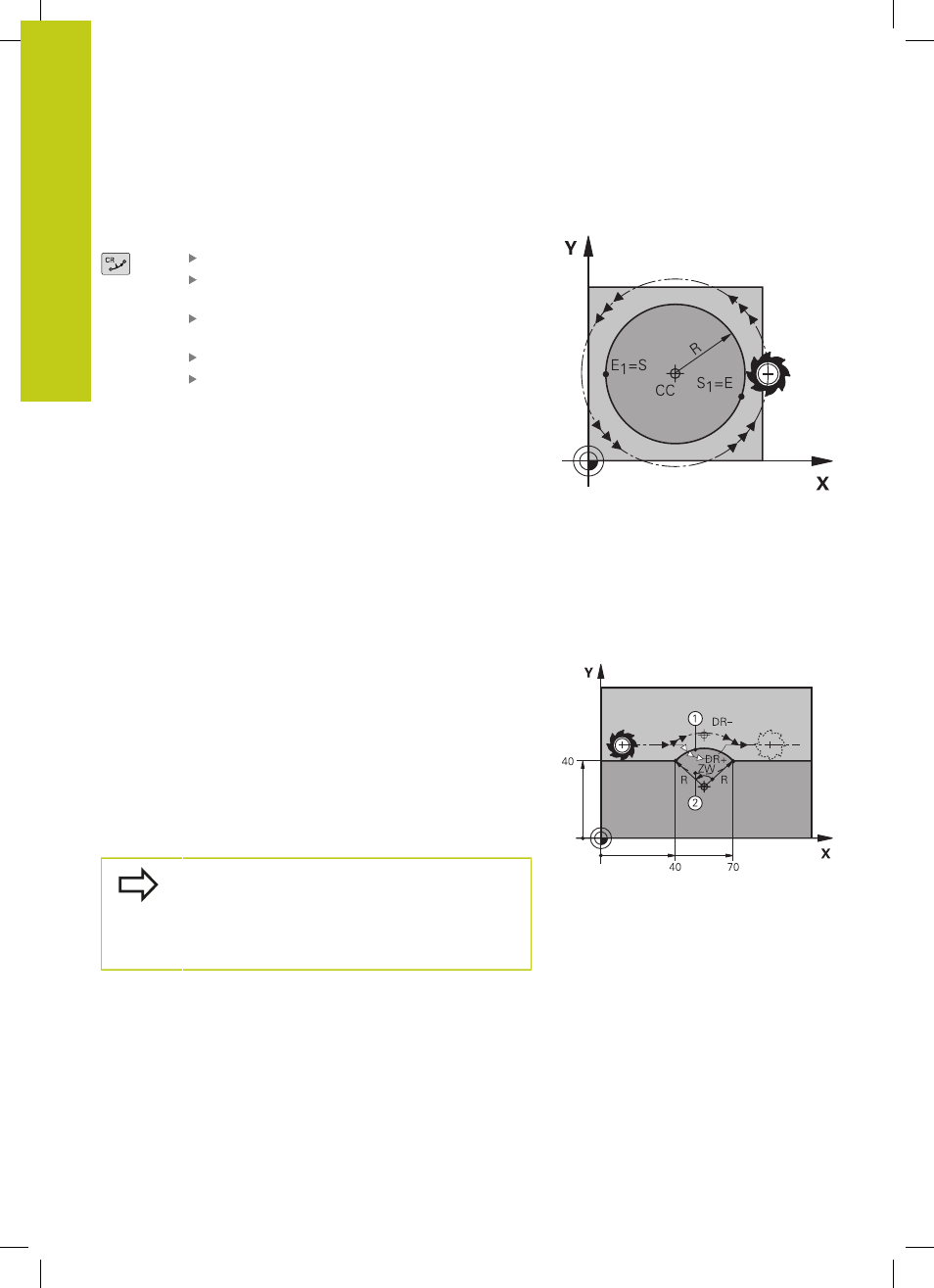

Traiettoria circolare CR con raggio fisso
L'utensile si sposta su una traiettoria circolare avente il raggio R.
Coordinate del punto finale dell'arco di cerchio
Raggio R Attenzione: il segno definisce la
grandezza dell'arco.
Senso di rotazione DR Attenzione: il segno
definisce se la curvatura è concava o convessa.
Funzione ausiliaria M
Avanzamento F
Cerchio completo
Per un cerchio completo programmare due blocchi consecutivi.
Il punto finale del primo semicerchio è contemporaneamente il
punto di partenza del secondo semicerchio. Il punto finale del
secondo semicerchio è il punto di partenza del primo.
Angolo al centro CCA e raggio dell'arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere
collegati mediante quattro diversi archi, aventi lo stesso raggio:
Arco minore: CCA<180°
Raggio con segno positivo R>0
Arco maggiore: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l'arco deve essere
curvato verso l'esterno (convesso) o verso l'interno (concavo):
Convesso: senso di rotazione
DR– (con correzione del raggio RL)
Concavo: senso di rotazione
DR+ (con correzione del raggio RL)
La distanza tra punto di partenza e punto finale
dell'arco non deve essere maggiore del diametro del
cerchio.
Raggio massimo possibile 99,9999 m.
Gli assi angolari A, B e C possono essere utilizzati.
