Programmazione: programmazione di profili
6.5 Movimenti traiettoria – Coordinate polari
6
244
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

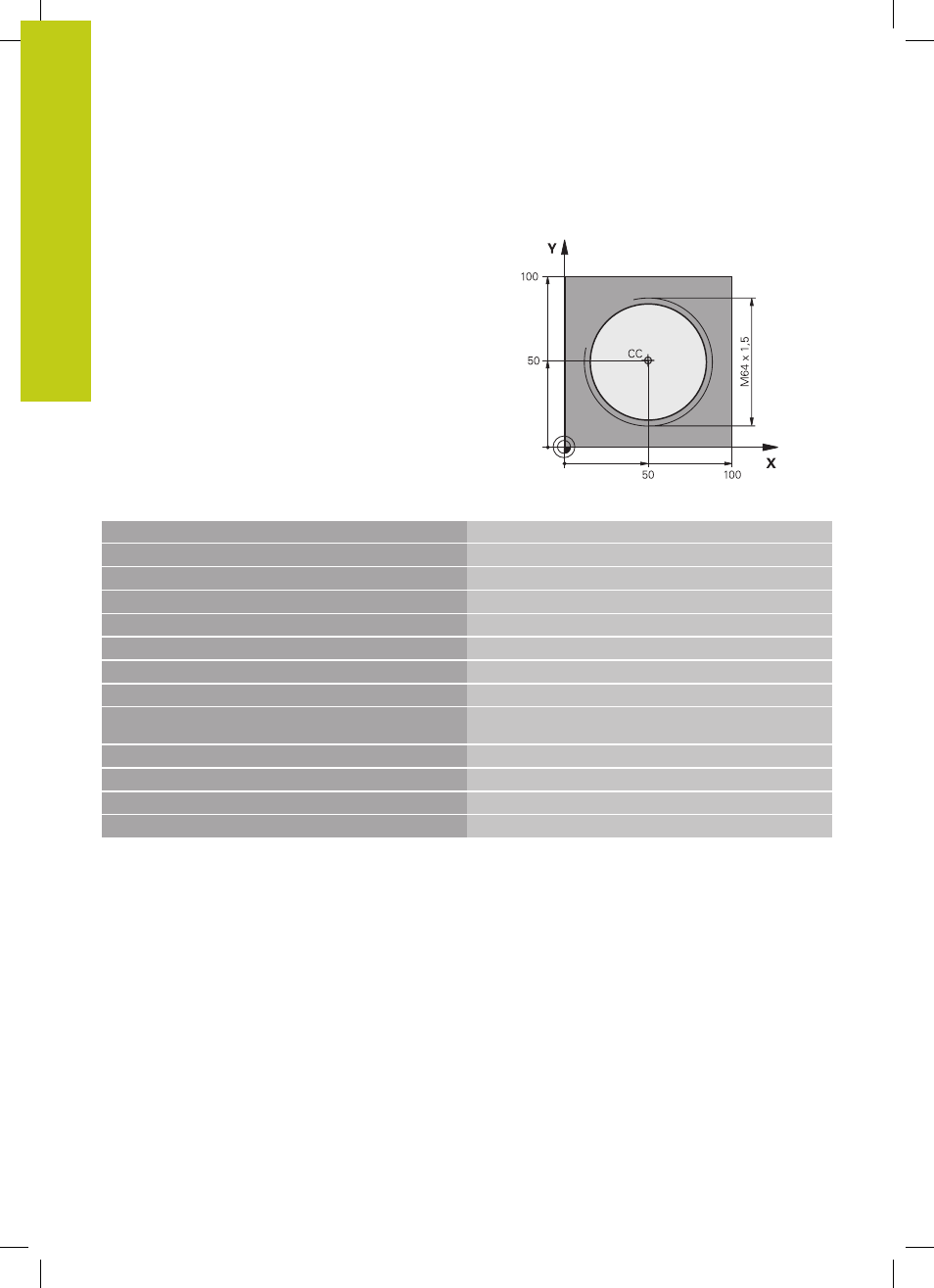

Esempio: traiettoria elicoidale
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S1400
Chiamata utensile
4 L Z+250 R0 FMAX Disimpegno utensile
5 L X+50 Y+50 R0 FMAX
Preposizionamento utensile
6 CC
Conferma dell'ultima posizione programmata quale polo
7 L Z-12,75 R0 F1000 M3
Posizionamento alla profondità di lavorazione
8 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100 Avvicinamento al profilo su un cerchio con raccordo
tangenziale
9 CP IPA+3240 IZ+13.5 DR+ F200
Percorso elicoidale
10 DEP CT CCA180 R+2
Distacco dal profilo su un cerchio con raccordo tangenziale
11 L Z+250 R0 FMAX M2
Disimpegno utensile, fine programma
12 END PGM HELIX MM
