Programmazione: lavorazione a più assi
12.2 Funzione PLANE: rotazione del piano di lavoro (opzione #8)
12
452
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Sigle utilizzate
PROJECTED In ingl. projected = proiettato
PROPR principle plane: piano principale
PROMIN
minor plane: piano secondario
PROMIN
In ingl. rotation: rotazione
Definizione del piano di lavoro mediante angoli di
Eulero: PLANE EULER
Applicazione
Gli angoli di Eulero definiscono un piano di lavoro utilizzando fino
a tre
rotazioni intorno al sistema di coordinate ruotato . I tre
angoli di Eulero sono stati definiti dal matematico svizzero Eulero.
Trasferendoli al sistema di coordinate della macchina, si ottengono i
seguenti significati:

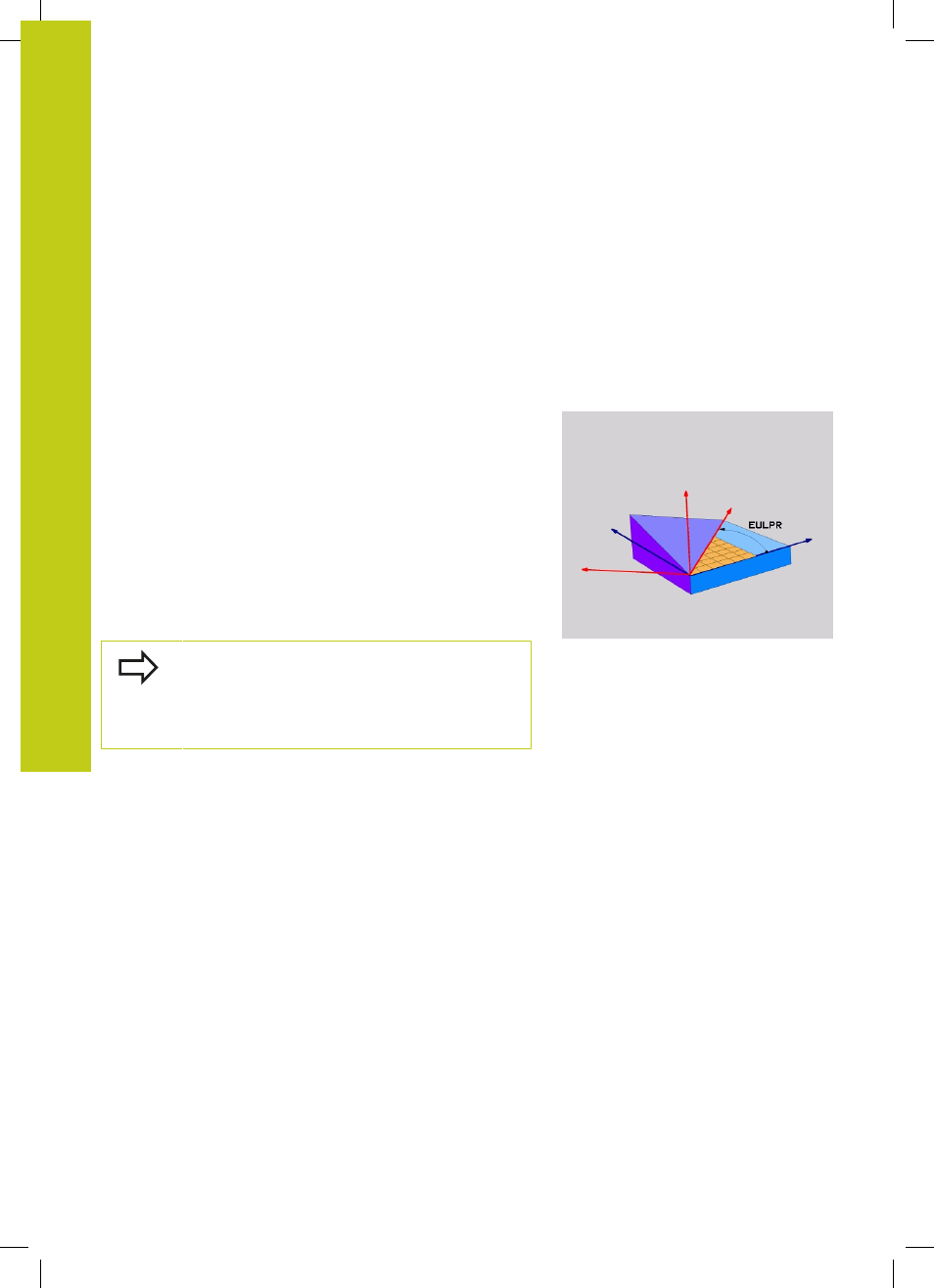

Angolo di precessione:
EULPR Rotazione del sistema di coordinate
intorno all'asse Z
Angolo di nutazione:
EULNU Rotazione del sistema di coordinate
intorno all'asse X ruotato con l’angolo di
precessione
Angolo di rotazione:
EULROT Rotazione del piano di lavoro ruotato
intorno all’asse Z ruotato
Prima della programmazione
Descrizione dei parametri per il comportamento
nel posizionamento: vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 461.
