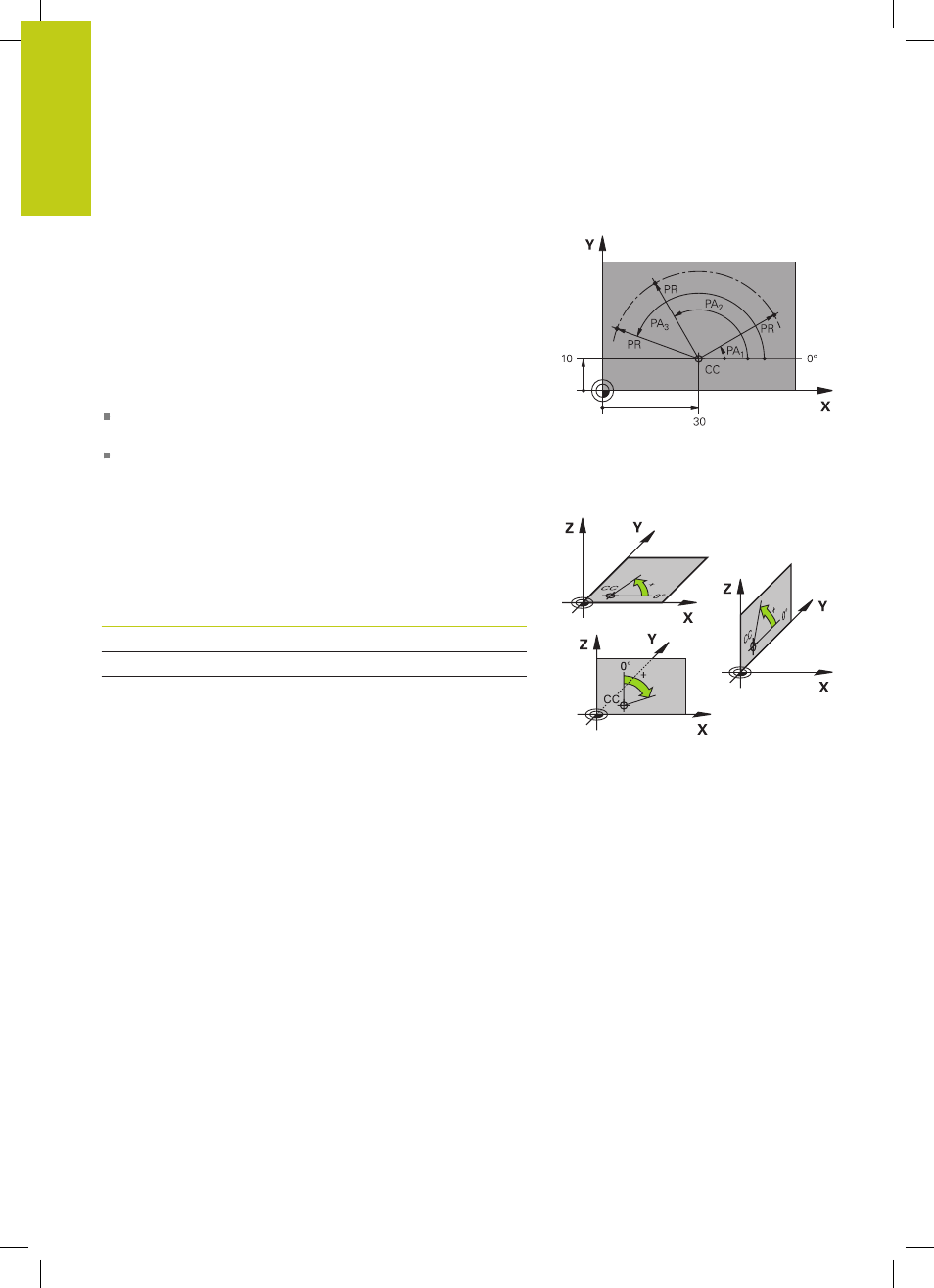

Coordinate polari
Se il disegno di produzione è quotato con sistema ortogonale,
anche il programma di lavorazione deve essere creato con
coordinate ortogonali. Per pezzi con archi di cerchio o per indicazioni
angolari è spesso più semplice definire le posizioni con coordinate
polari.
Contrariamente alle coordinate cartesiane X, Y e Z, le coordinate
polari descrivono soltanto posizioni in un piano. Le coordinate
polari hanno il proprio punto zero nel polo CC (CC = circle centre;
in inglese centro cerchio). Una posizione in un piano può essere
quindi definita in modo univoco mediante:
il raggio delle coordinate polari: distanza dal polo CC alla
posizione
angolo in coordinate polari: angolo tra l'asse di riferimento
dell'angolo e la retta che collega il polo CC con la posizione
Definizione del polo e dell'asse di riferimento dell'angolo
Il polo viene definito mediante due coordinate nel sistema di
coordinate cartesiane in uno dei tre piani. Con questa definizione si
attribuisce in modo univoco anche l'asse di riferimento dell'angolo
per l'angolo PA delle coordinate polari.
Coordinate polari (piano) Asse di riferimento
dell'angolo polare
X/Y +X
Y/Z +Y
Z/X +Z
