Funzionamento manuale e allineamento
15.8 3D digitale
15
564
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Calibrazione del raggio efficace e compensazione
dell'offset centrale del tastatore
HEIDENHAIN si assume la garanzia per le funzioni
dei cicli di tastatura soltanto nel caso in cui si
impieghino sistemi di tastatura HEIDENHAIN.
È possibile determinare l'offset soltanto con il
tastatore idoneo.
Se si esegue una calibrazione esterna, è necessario
preposizionare il tastatore al centro tramite la sfera
calibratrice o il perno calibratore. Prestare attenzione
affinché le posizioni di tastatura vengano raggiunte
senza pericolo di collisione.

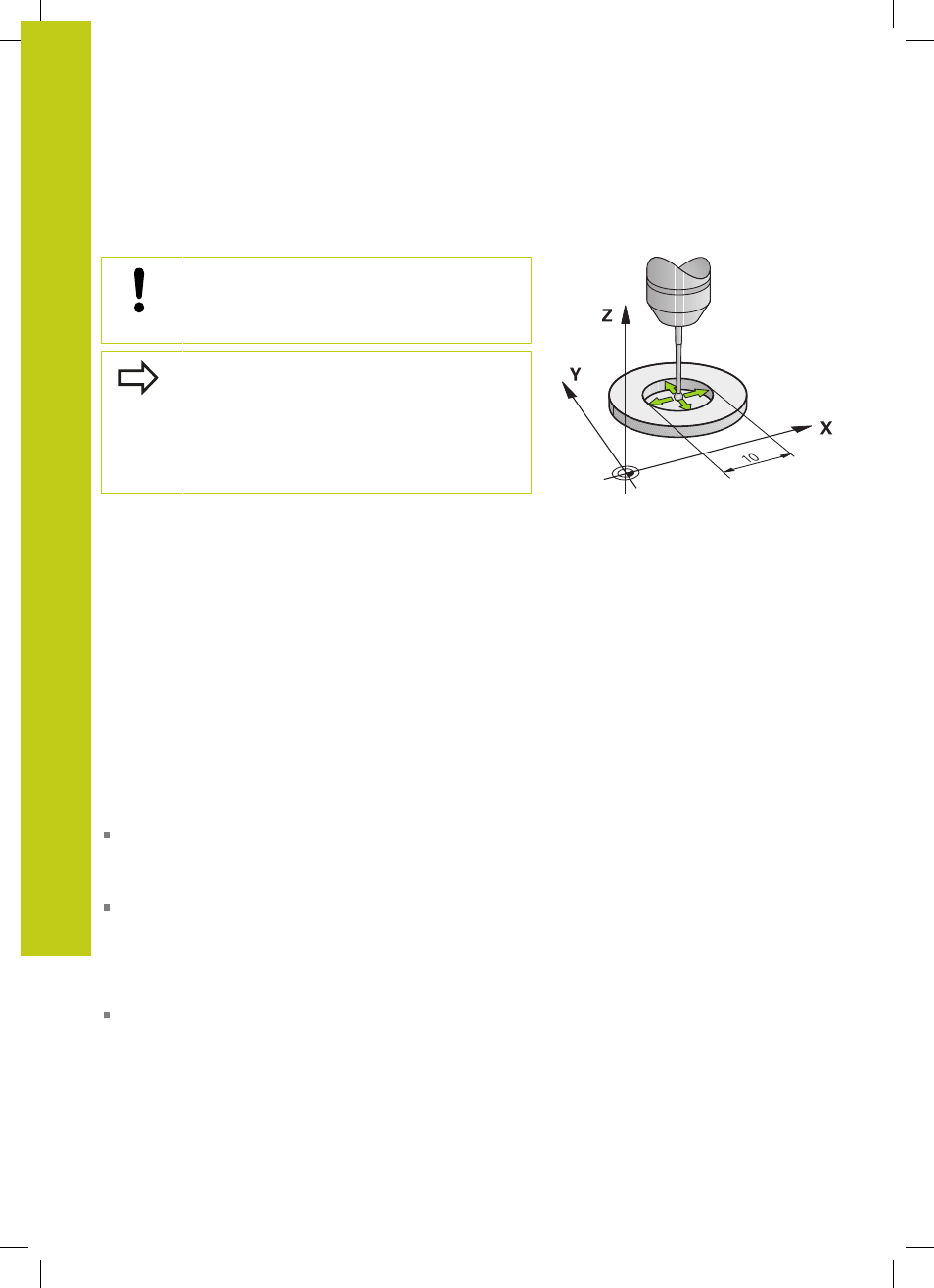

Per la calibrazione del raggio della sfera il TNC esegue una
routine di tastatura automatica. Nella prima passata il TNC
determina il centro dell'anello di calibrazione o della spina
(misurazione approssimativa) e posiziona il tastatore al centro.
Quindi nell'operazione di calibrazione vera e propria (misurazione
precisa) viene determinato il raggio della sfera. Se è possibile
eseguire una misurazione a ribaltamento con il tastatore, l'offset
viene determinato in una passata.
Le possibilità e modalità di orientamento del tastatore sono già
predefinite per i sistemi di tastatura HEIDENHAIN. Sistemi di
tastatura di altri produttori vengono configurati dal costruttore della
macchina.
Di norma l'asse del tastatore non coincide esattamente con l'asse
del mandrino. La funzione di calibrazione rileva questo offset tra
l'asse del tastatore e l'asse del mandrino con una misurazione a
ribaltamento (rotazione di 180°) e lo compensa mediante calcolo.
A seconda della possibilità di orientamento del tastatore, la routine
di calibrazione è differente:
Nessun orientamento possibile oppure orientamento possibile
soltanto in una direzione: Il TNC esegue una misurazione
grossolana e fine e determina il raggio efficace della sfera di
tastatura (colonna R in tool.t)
Possibile orientamento in due direzioni (ad es. sistemi di
tastatura con cavo di HEIDENHAIN): il TNC esegue una
misurazione grossolana e una di precisione, ruota il tastatore
di 180° ed esegue un'altra routine di tastatura. Mediante la
misurazione a ribaltamento viene determinato oltre al raggio
anche l'offset (CAL_OF in tchprobe.tp).
Qualsiasi orientamento possibile (ad es. sistemi di tastatura
a infrarossi di HEIDENHAIN): routine di tastatura: vedere
"Possibile orientamento in due direzioni"
