Programmazione: principi fondamentali, gestione file
3.1 Principi fondamentali
3
102
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Selezione origine
Il disegno del pezzo specifica un determinato elemento geometrico
del pezzo quale origine assoluta (punto zero), generalmente uno
spigolo del pezzo. Nell'impostazione dell'origine si allinea per
prima cosa il pezzo rispetto agli assi macchina, portando l'utensile
per ogni asse in una posizione nota rispetto al pezzo. Per questa
posizione si imposta il display del TNC su zero o su un valore
di posizione predefinito. In questo modo si assegna il pezzo al
sistema di riferimento, valido per la visualizzazione del TNC e per il
programma di lavorazione.
Se il disegno del pezzo presenta origini relative, utilizzare
semplicemente i cicli per convertire le coordinate (vedere manuale
utente Programmazione di cicli, Cicli per la conversione delle
coordinate).
Quando il disegno del pezzo non è quotato a norma NC, si sceglie
una determinata posizione o uno spigolo come origine, in base alla
quale si potranno poi determinare con massima semplicità tutte le
altre posizioni.
La determinazione dell'origine risulta particolarmente agevole con
il sistema di tastatura 3D HEIDENHAIN. Vedere il manuale utente
Programmazione di cicli "Impostazione dell'origine con sistemi di
tastatura 3D".

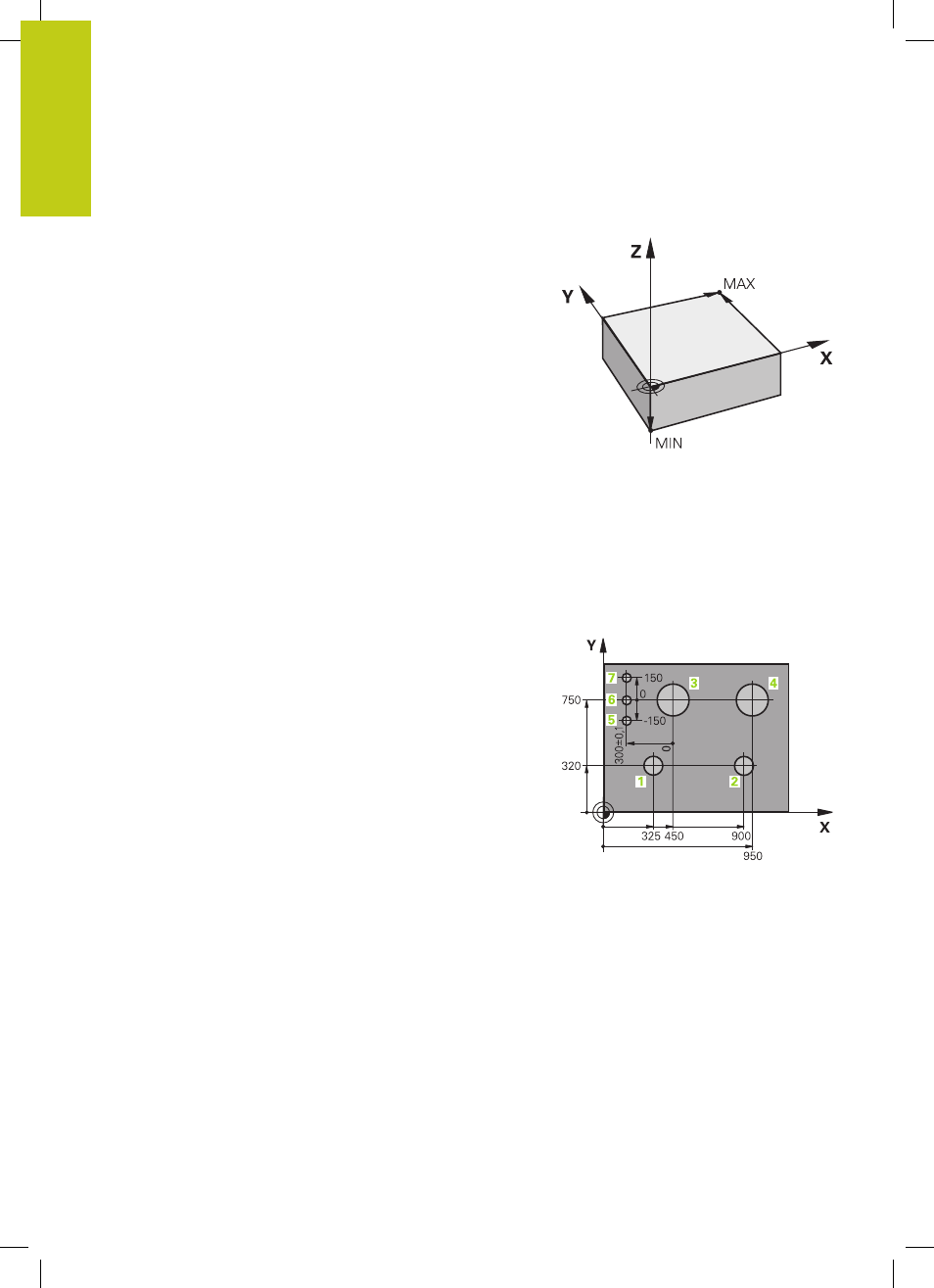

Esempio
Lo schizzo del pezzo mostra dei fori (da 1 a 4 ), le cui quote si
riferiscono ad un'origine assoluta con le coordinate X=0 Y=0. I
fori (da
5 a 7 ) si riferiscono a una origine relativa con coordinate
assolute X=450 Y=750. Il ciclo SPOSTAMENTO ORIGINE consente di
spostare temporaneamente l'origine sulla posizione X=450, Y=750
per programmare i fori (da
5 a 7 ) senza ulteriori calcoli.
