Funzioni programma Tornitura (opzione #50) 14.5
14
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
517

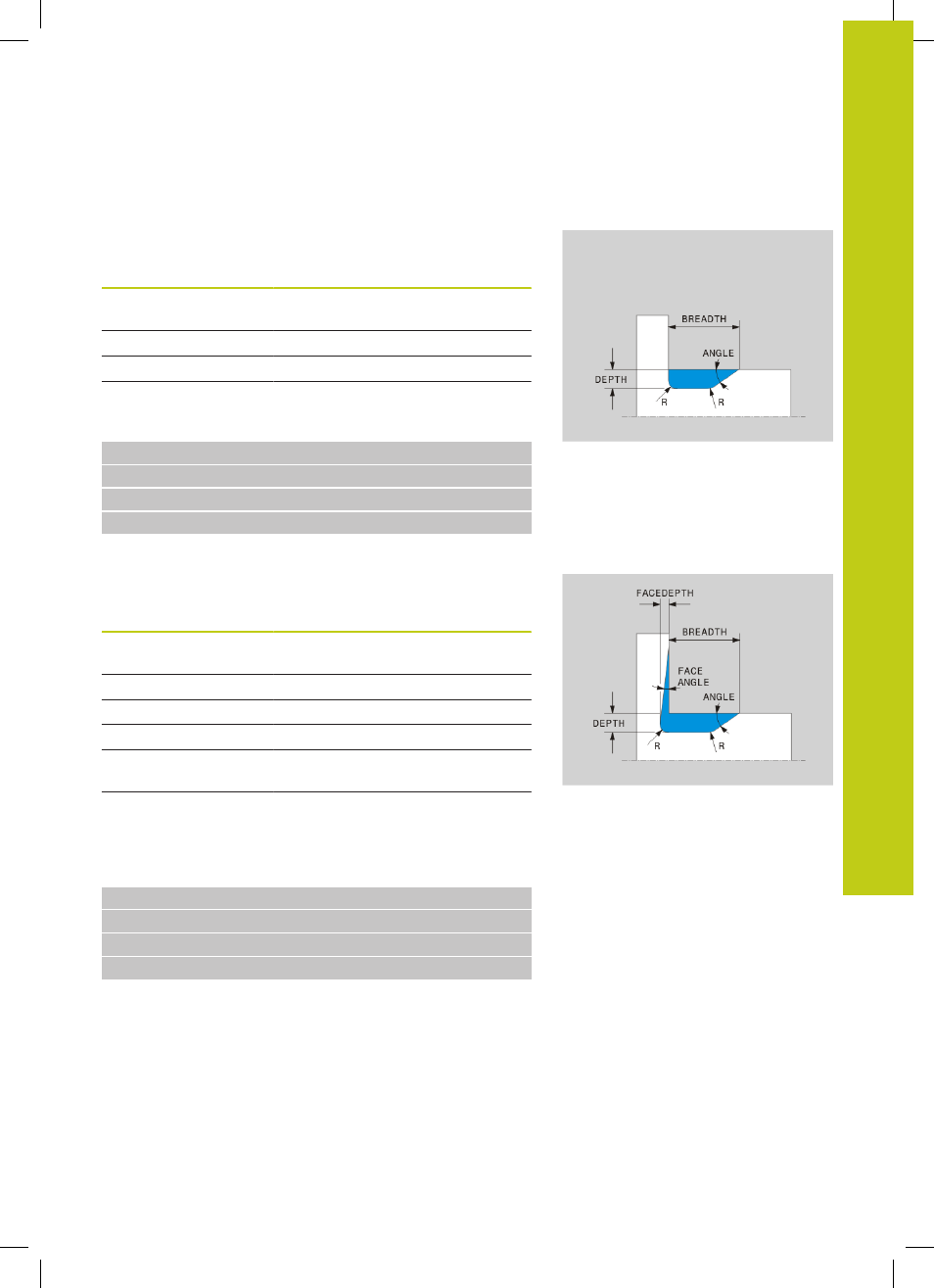

Scarico DIN 509 UDC TYPE _E
Elementi di immissione nello scarico DIN 509 UDC TYPE_E
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni opzionale
DEPTH
Profondità scarico opzionale
BREADTH
Larghezza scarico opzionale
ANGLE Angolo scarico opzionale
Scarico: profondità = 2, larghezza = 15
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
Scarico DIN 509 UDC TYPE_F
Elementi di immissione nello scarico DIN 509 UDC TYPE_F
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni opzionale
DEPTH
Profondità scarico opzionale
BREADTH
Larghezza scarico opzionale
ANGLE Angolo scarico opzionale
FACEDEPTH Profondità della
superficie piana opzionale
FACEANGLE Angolo del profilo della
superficie piana opzionale
Scarico forma F: profondità = 2, larghezza = 15, profondità
superficie piana = 1
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
