Programmazione di un profilo semplice

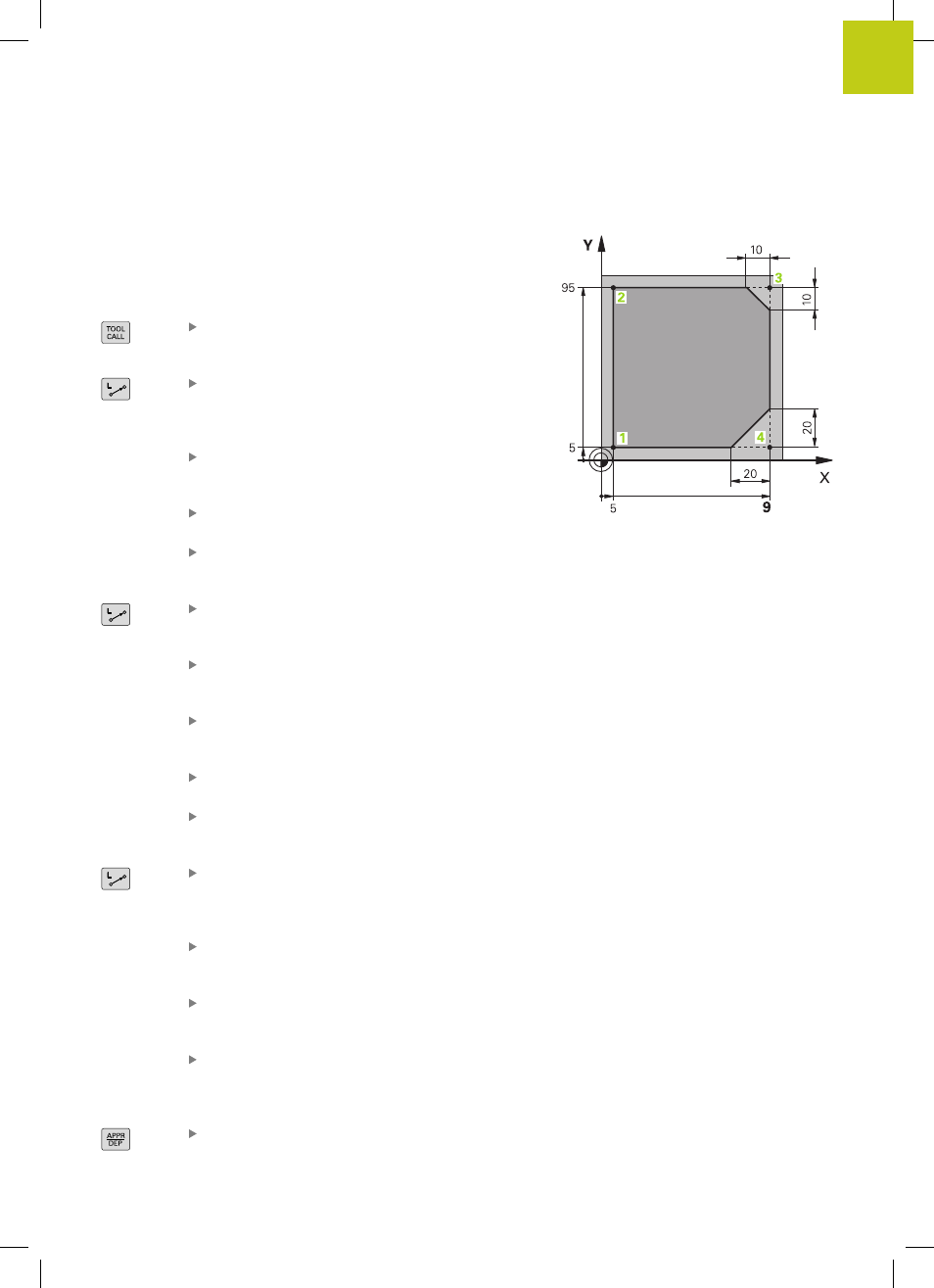

Il profilo rappresentato nella figura a destra deve essere contornato
mediante una passata di fresatura alla profondità di 5 mm. La
definizione del pezzo grezzo è già stata creata. Dopo aver aperto
un dialogo con il tasto funzione, inserire tutti i dati richiesti dal TNC
nella riga di intestazione dello schermo.
Chiamata utensile: inserire i dati utensile.
Confermare ogni immissione con il tasto
ENT, non
tralasciare l'asse utensile
Z
Disimpegno utensile: premere il tasto arancione
dell'asse
Z e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto
ENT
Corr. raggio: RL/RR/senza corr.? Confermare con
il tasto ENT: senza attivazione della correzione del
raggio
Confermare
Avanzamento F=? con il tasto ENT:
spostare in rapido (
FMAX)
Inserire
Funzione ausiliaria M? e confermare
con il tasto
END: il TNC memorizza il blocco di
traslazione immesso
Preposizionamento utensile nel piano di lavoro:
premere il tasto arancione dell'asse
X e inserire il
valore della posizione da raggiungere, ad es. -20
Premere il tasto arancione dell'asse
Y e inserire il
valore della posizione da raggiungere, ad es. -20.
Confermare con il tasto ENT
Corr. raggio: RL/RR/senza corr.? Confermare con
il tasto
ENT: senza attivazione della correzione del
raggio
Avanzamento F=? Confermare con il tasto ENT:
spostare in rapido (
FMAX)
Confermare Funzione ausiliaria M? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Posizionamento utensile a profondità: premere il
tasto arancione dell'asse
Z e inserire il valore della
posizione da raggiungere, ad es. -5. Confermare
con il tasto
ENT
Corr. raggio: RL/RR/senza corr.? Confermare con
il tasto
ENT: senza attivazione della correzione del
raggio
Inserire l'avanzamento di posizionamento
Avanzamento F=?, ad es. 3000 mm/min,
confermare con il tasto
ENT
Funzione ausiliaria M? Inserire il mandrino e il
refrigerante, ad es.
M13, confermare con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Avvicinamento al profilo: premere il tasto
APPR/
DEP. Il TNC visualizza una barra dei softkey con le
funzioni di avvicinamento e allontanamento
