FUNZIONAMENTO
23
6-18 HySpeed HT2000 Manuale di istruzioni
Acciaio al carbonio
100* amp. – Plasma ad Aria / protezione ad Aria
Questa combinazione di gas offre una buona velocità di taglio, bassi livelli di formazione di bava ed è estremamente
economica. Può verificarsi una certa nitrurazione della superficie.

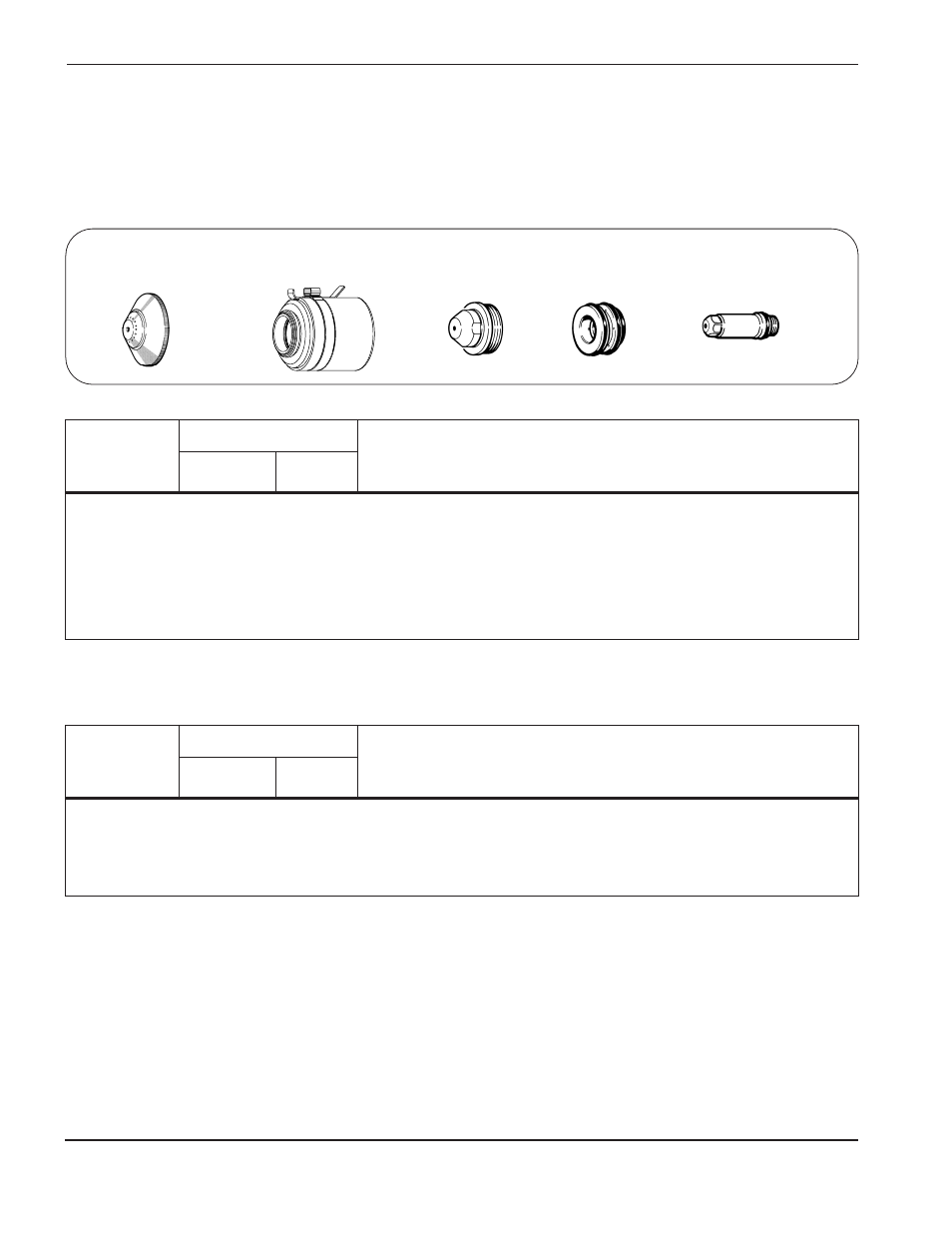

020448
Protezione 120837
Cappuccio di tenuta 020611
Ugello 020607
Anello diffusore 120547
Elettrodo
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% Aria) (% Aria) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% Aria) (% Aria) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
Solo sopra l’acqua
0,075" 2 mm 48 39 60/4 2,5 5 120 6050 0,0
1 ⁄ 8 " 3 mm 26 21 130 2,5 5 125 4700 0,5
3 ⁄ 16 " 5 mm l/min l/min l/min 3 6 125 4450 0,5
1 ⁄ 4 " 6 mm 3 6 130 3175 0,5
3 ⁄ 8 " 10 mm 3 6 135 1270 1,0
1
⁄
2
" 12 mm 3 6 140 890
5
⁄
8
" 15 mm 4 8 145 635
3
⁄
4
" 20 mm 5 10 150 510
* Impostare la corrente dell’arco a 80 A per tagliare l’acciaio dolce di spessore.
Note: Impostare la pressione di ingresso del gas di plasma a 6,2 bar.
Impostare la pressione di ingresso del gas di protezione a 6,2 bar.
Il taglio continuativo di spessori superiori a 10 mm non è raccomandato.
1 ⁄ 8 " 3 mm 48 39 70/4,8 2 4 130 3050
3 ⁄ 16 " 5 mm 3 6 135 2300 0,5
1 ⁄ 4 " 6 mm 26 21 130 3 6 140 1730 0,5
3 ⁄ 8 " 10 mm l/min l/min l/min 3 6 145 1050 0,5
1
⁄
2
" 12 mm 3 6 145 700
75 mm sotto l’acqua
