Collegamento dei condotti della torcia HF alla consolle RHF

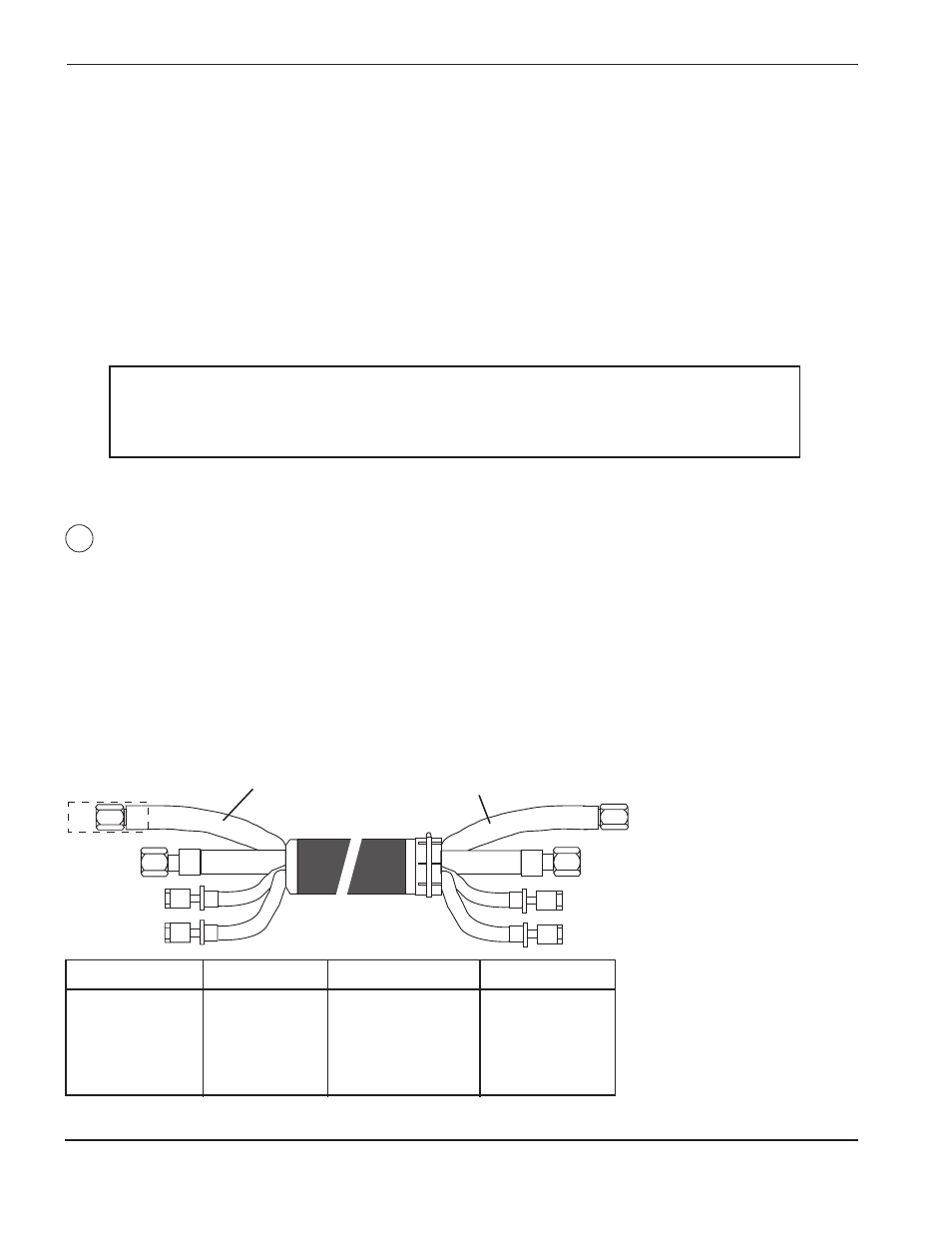

Condotti torcia HT2000 – Condotti della torcia HF alla consolle RHF – Fig. 4-16
A. Disporre i condotti della torcia HF attraverso il raccordo in ottone della torcia sulla consolle RHF e
collegare il flessibile del refrigerante della torcia (con la fascia rossa) al raccordo rosso sul blocco
catodico in ottone ubicato nella consolle RHF. Serrare con una chiave aperta da 1
≈
13 mm.
B. Collegare il flessibile del refrigerante della torcia (con la fascia verde) al raccordo verde sul blocco
catodico in ottone. Serrare con una chiave aperta da
≈
13 mm.
C. Collegare il flessibile del sensore di cappuccio inserito (grigio) all’adattatore nella consolle.
D. Collegare il flessibile del gas di protezione/pilota (blu) all’adattatore della paratia.
INSTALLAZIONE
5/23/95
4-28 HySpeed HT2000 Manuale di istruzioni
Collegamenti dalle consolle RHF e della valvola motorizzata alla torcia
Consultare le pagine da 4-6 a 4-9 per i collegamenti RHF all’alimentatore e la pagina 4-12 per il collegamento della
consolle della valvola motorizzata all’alimentatore. Consultare anche la pagina 4-26 per i collegamenti della
consolle della valvola motorizzata e della consolle RHF alla consolle del gas.
Disposizione dei condotti della torcia
Prima di collegare i condotti della torcia alla consolle RHF, alla consolle della valvola motorizzata ed alla torcia, tali
condotti devono essere disposti tra la macchina di taglio, la consolle RHF, la consolle della valvola motorizzata e la
torcia stessa. Consultare la figura 4-2 per un esempio. In linea di massima, sarà necessario disporre i condotti
attraverso un condotto od una canaletta.
Attenzione: prima di disporre i condotti, assicurarsi che la torcia venga staccata da essi.
La torcia potrebbe essere danneggiate se venisse lasciata cadere o subisse
urti o graffi. Dopo aver disposto i condotti della torcia, procedere con i
collegamenti della stessa.
24
Estremità lato torcia
Gas di protezione/
pilota (blu)
Grigio
Rosso
Verde
Rosso
Verde
Grigio
Gas di protezione/
pilota (blu)
Estremità lato consolle HF
Codice articolo Lunghezza Codice articolo Lunghezza
028657 10 ft (3 m) 028661 35 ft (10,6 m)
028658 15 ft (4,5 m) 028662 40 ft (12 m)
028659 20 ft (6 m) 028663 45 ft (13,7 m)
028546 25 ft (7,5 m) 028547 50 ft (15 m)
028660 30 ft (9 m)
