INSTALLAZIONE
5/23/95
HySpeed HT2000 Manuale di istruzioni 4-23

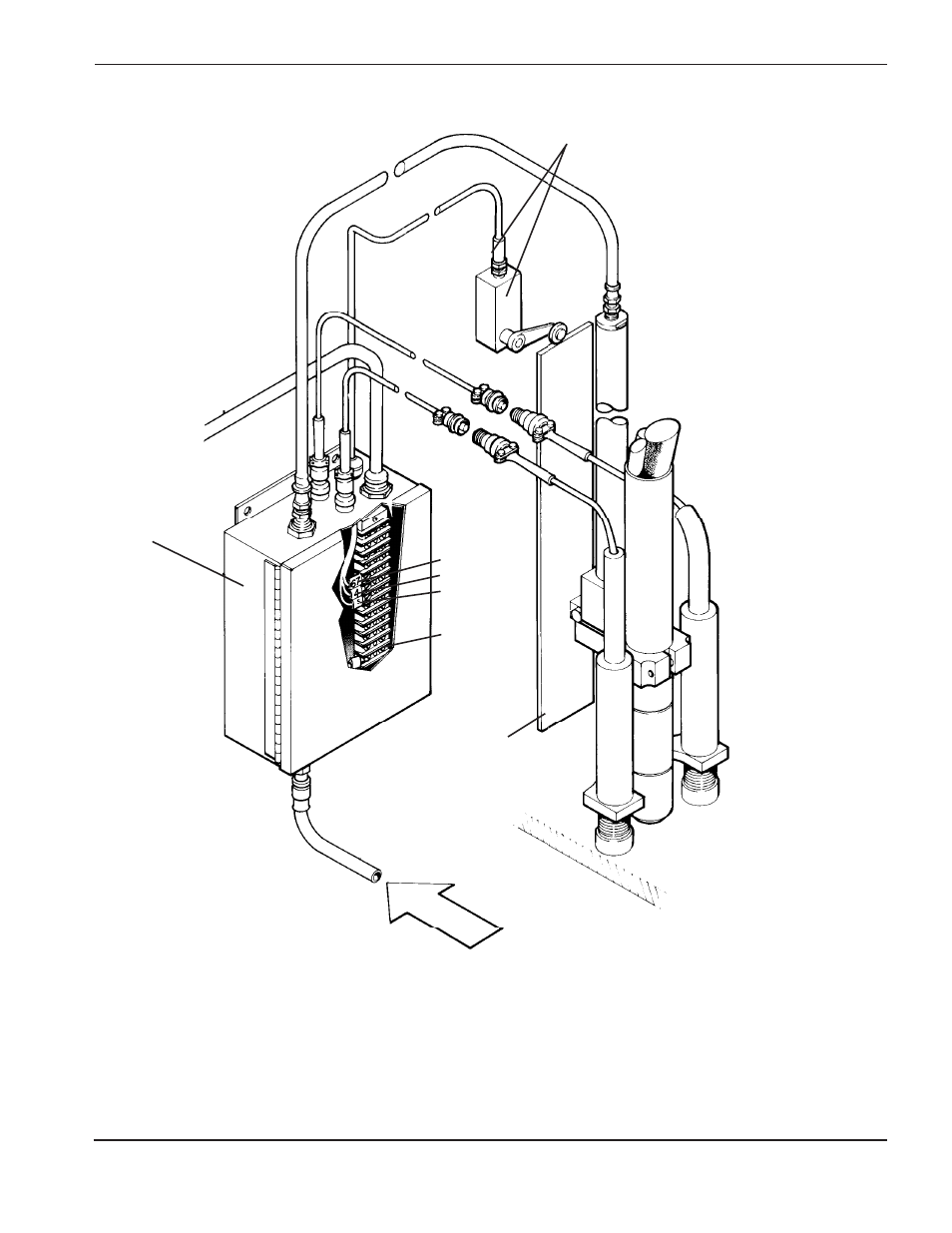

Figura 4-13 Collegamenti dell’interruttore di fine corsa superiore del rilevamento di altezza iniziale
INTERRUTTORE DI FINE CORSA
SUPERIORE E CAVO
MODULO DI
CONTROLLO IHS
DISPOSITIVO DI
SOLLEVAMENTO
TORCIA
TB1
S
4
67
