Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 - Manuale (Pagina 104)

FUNZIONAMENTO
23

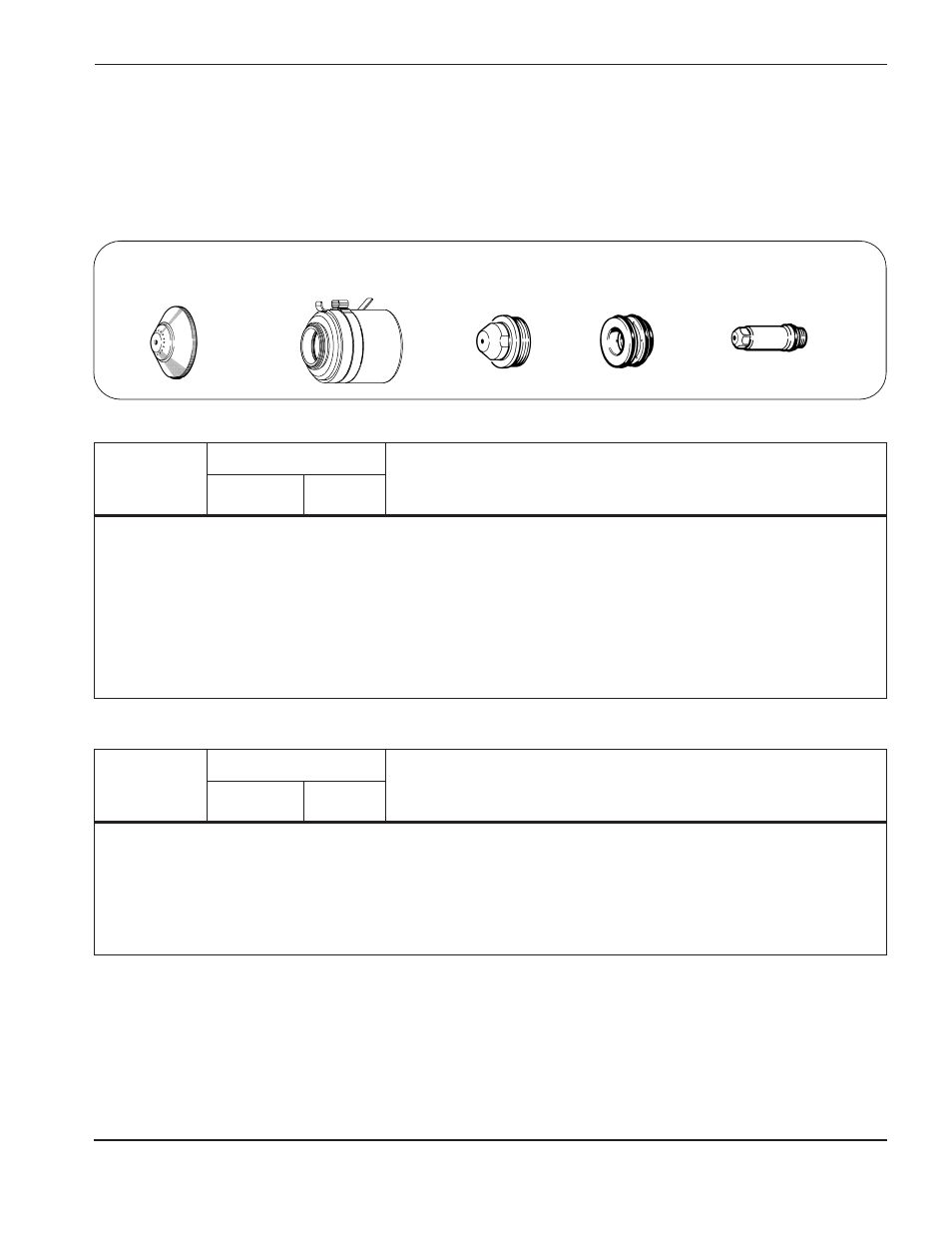

HySpeed HT2000 Manuale di istruzioni 6-23
020424
Protezione 120837
Cappuccio di tenuta 020608
Ugello 020607
Anello diffusore 020415
Elettrodo
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% N
2
) (% N
2
) (CO
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% N
2
) (% N
2
) (CO
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
3 ⁄ 16 " 5 mm 50 60 60/4 3 6 125 4800 0,5
1 ⁄ 4 " 6 mm 3 6 130 4300 1,0
3
⁄
8
" 10 mm 31 37 100 3 6 130 3200 1,5
1
⁄
2
" 12 mm l/min l/min l/min 3 6 135 2400 2,0
5
⁄
8
" 15 mm 4 8 140 1800 2,0
3 ⁄ 4 " 20 mm 5 10 140 1250 2,5
7 ⁄ 8 " 22 mm 6 12 145 1000 3,0
1" 25 mm 6 12 150 760
1 1 ⁄ 4 " 32 mm 6 12 160 380
1
1
⁄
2
" 38 mm 6 12 170 250
Note: Impostare la pressione di ingresso del azoto gas di plasma a 8,3 bar.
Impostare la pressione di ingresso del biòssido di carbònio gas di protezione a 6,2 bar.
Il taglio continuativo di spessori superiori a 22 mm non è raccomandato.
Solo sopra l’acqua
3 ⁄ 16 " 5 mm 50 60 70/4,8 3 6 125 4550 0,5
1 ⁄ 4 " 6 mm 3 6 130 3850 1,0
3
⁄
8
" 10 mm 31 37 130 3 6 135 2700 1,5
1
⁄
2
" 12 mm l/min l/min l/min 3 6 140 1920 2,0
5 ⁄ 8 " 15 mm 4 8 145 1350 2,0
3 ⁄ 4 " 20 mm 5 10 145 950 2,5
7 ⁄ 8 " 22 mm 6 12 150 700 3,0
75 mm sotto l’acqua
Acciaio inox
200 amp. – Plasma ad N
2
/ protezione a CO
2
Questa combinazione di gas viene usata quando la nitrurazione della superficie e l’ossidazione della superficie
degli elementi leganti del gas sono meno importanti. Questa combinazione di gas prolungherà la durata
dell’elettrodo.
