FUNZIONAMENTO: COLLETTORE ALL’ARGON-IDROGENO
8/17/95
HySpeed HT2000 Manuale di istruzioni 7-3

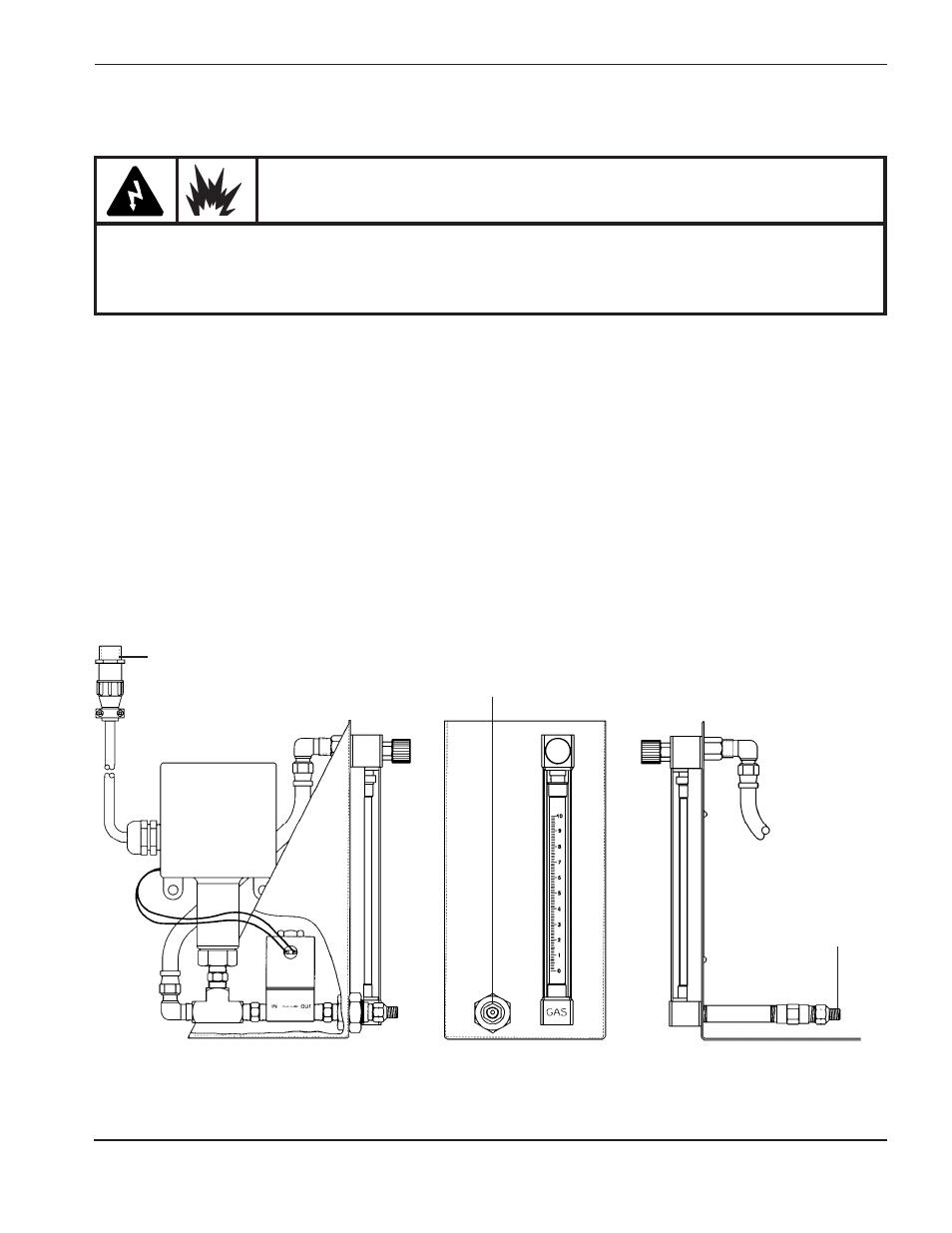

Figura 7-2 Punti di raccordo del collettore all’argon-idrogeno
Installazione
Cavo dell’argon-idrogeno – dal collettore all’argon-idrogeno all’alimentatore
A. Collegare l’estremità munita di presa del cavo dell’argon-idrogeno (Fig. 7-3) al punto di collegamento del cavo
sul collettore all’argon-idrogeno (Fig. 7-2).
B. Collegare l’altra estremità del cavo alla TB4 (la basetta di connessione più piccola posta sul pannello posteriore
interno dell’alimentatore). Accoppiare i fili 102, 103, 13 e 14 ai fili già collegati alla basetta. Collegare i due fili
della protezione ai punti contrassegnati dalle lettere PE (messa a terra di protezione).
Dall’alimentazione argon-idrogeno al collettore all’argon-idrogeno
A. Fissare un’estremità del flessibile di alimentazione al regolatore od al serbatoio di mandata dell’argon-idrogeno
e fissare l’altra estremità al raccordo flessibile di mandata dell’argon-idrogeno sul collettore (Fig. 7-2).
AVVERTENZA
Prima di azionare il collettore all’argon-idrogeno, DISINSERIRE tutta l’alimentazione ed i gas collegati
all’HT2000. Attenersi alle procedure di installazione e funzionamento prima di INSERIRE l’alimentazione
ed i gas.
Punto di collegamento del cavo Raccordo per il
condotto della torcia
per il gas di plasma
Raccordo per il
flessibile di mandata
dell’argon-idrogeno
