APPENDICE A
2/5/98
HySpeed HT2000
Manuale di istruzioni
a-3
2. Svitare le 4 viti di fissaggio del coperchio del filtro e togliere il coperchio per accedere ai collegamenti della
tensione di ingresso sulla morsettiera TB1 (Fig. a-2).

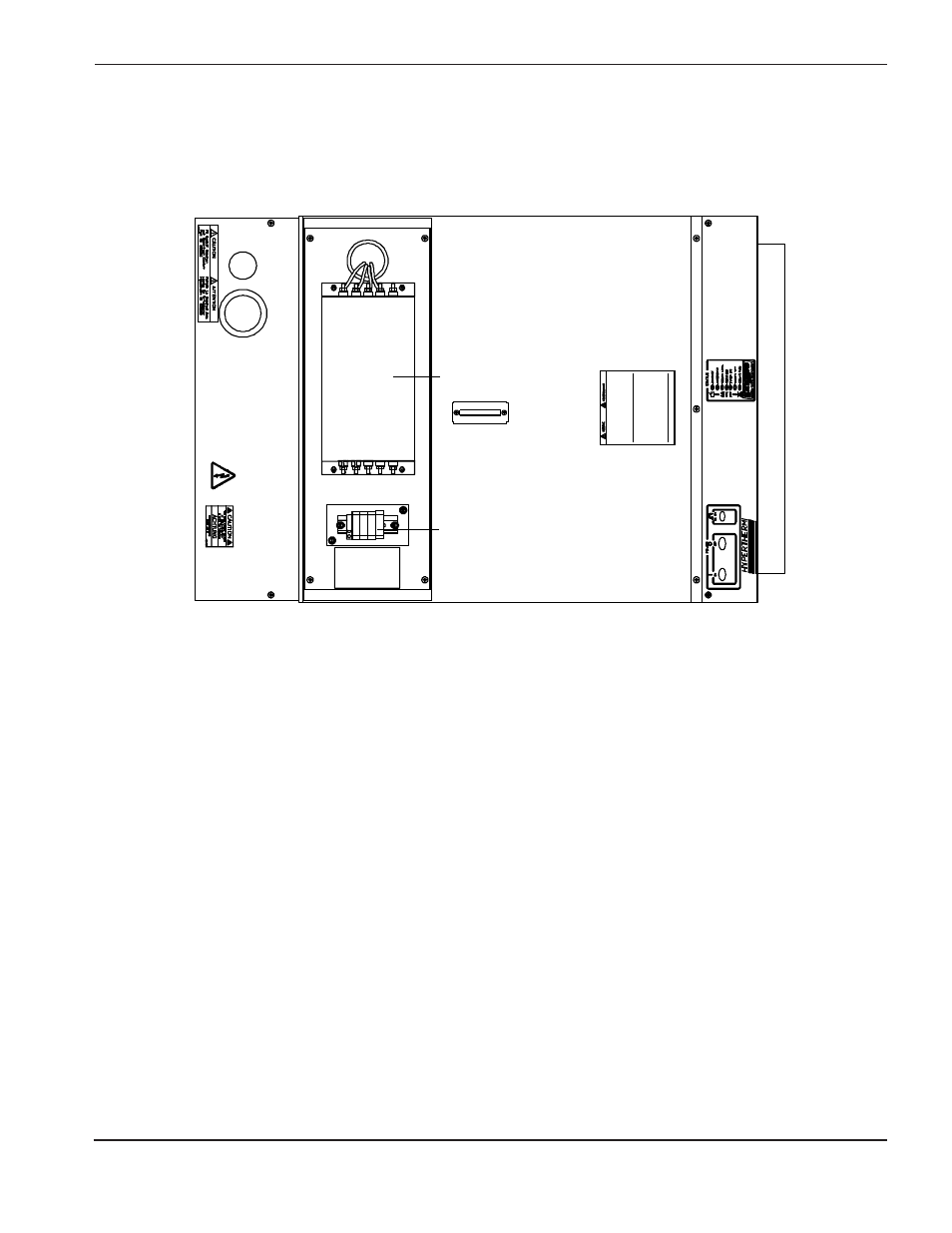

Figura a-2
Alimentatore HT2000 con il coperchio del filtro EMI rimosso – Vista dall’alto
3. Inserire il cavo di alimentazione nel pressacavo (Fig. a-1).
4. Collegare i cavi L1 al terminale U, L2 al terminale V ed L3 al terminale W di TB1 (Fig. a-3).
5. Collegare il cavo di messa a terra al terminale marcato PE di TB1 (Fig. a-3).
Filtro
TB1
