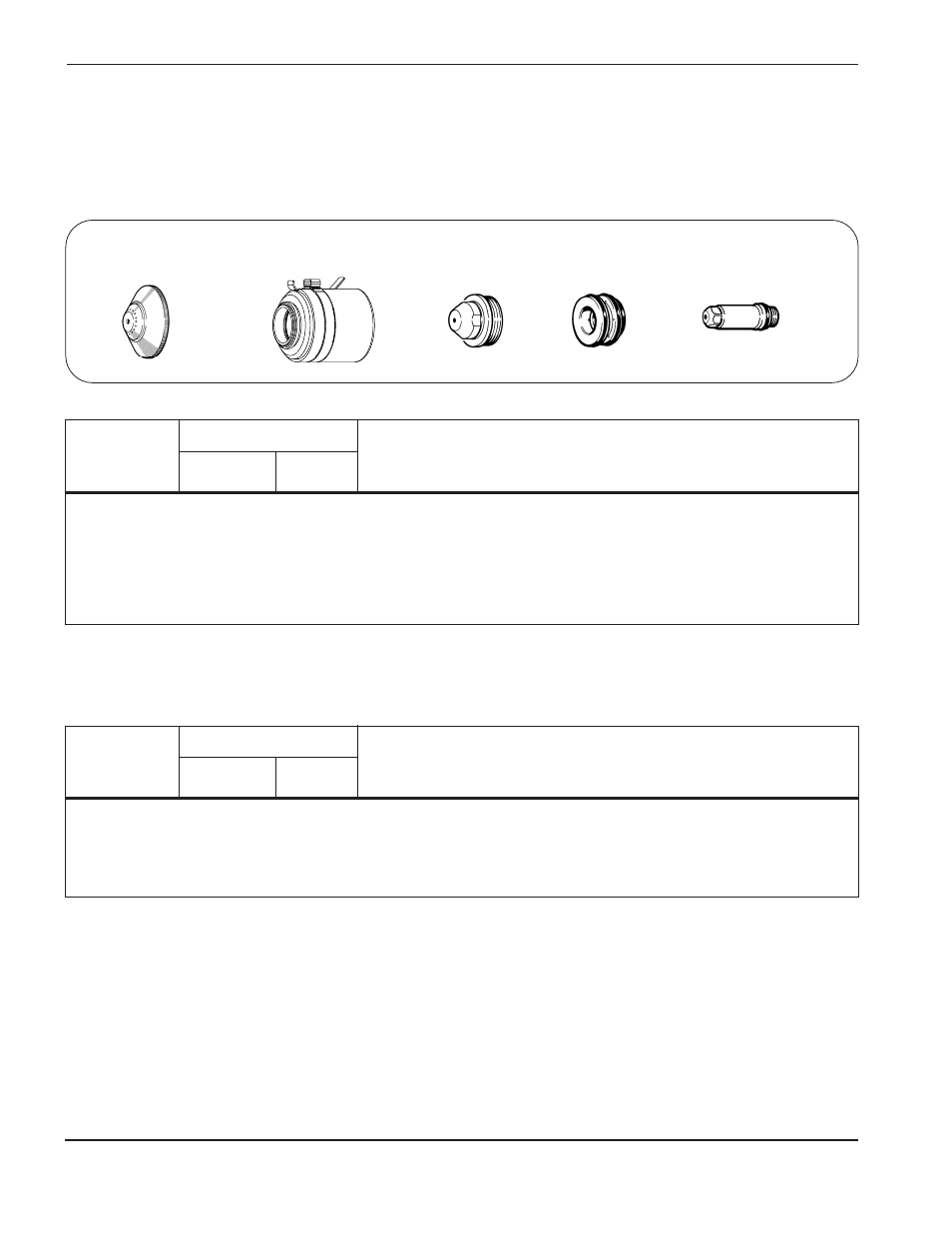

Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 - Manuale (Pagina 113)

FUNZIONAMENTO
23
6-32 HySpeed HT2000 Manuale di istruzioni
020448
Protezione 120837
Cappuccio di tenuta 020611
Ugello 020607
Anello diffusore 120547
Elettrodo
Alluminio
100 amp. – Plasma ad Aria / protezione ad Aria
Questa combinazione di gas offre una buona velocità di taglio, bassi livelli di formazione di bava ed è
estremamente economica.
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% Aria) (% Aria) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% Aria) (% Aria) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
1
⁄
8
" 3 mm 48 39 60/4 2,5 5 135 2800
3 ⁄ 16 " 5 mm 3 6 140 2290 0,5
1 ⁄ 4 " 6 mm 26 21 130 3 6 145 1780 0,5
3 ⁄ 8 " 10 mm l/min l/min l/min 3 6 145 1270 0,5
1 ⁄ 2 " 12 mm 3 6 150 1010
5
⁄
8
" 15 mm 4 8 155 760
3
⁄
4
" 20 mm 5 10 160 635
Note: Impostare la pressione di ingresso del gas di plasma a 6,2 bar.
Impostare la pressione di ingresso del gas di protezione a 6,2 bar.
Il taglio continuativo di spessori superiori a 10 mm non è raccomandato.
1 ⁄ 8 " 2 mm 48 39 70/4,8 2 4 135 2650
3 ⁄ 16 " 5 mm 3 6 140 2050 0,5
1 ⁄ 4 " 6 mm 25 21 130 3 6 145 1510 0,5
3 ⁄ 8 " 10 mm l/min l/min l/min 3 6 150 1000 0,5
1
⁄
2
" 12 mm 3 6 155 750
75 mm sotto l’acqua
Solo sopra l’acqua
