INSTALLAZIONE
5/4/00
4-14 HySpeed HT2000 Manuale di istruzioni
Cavo di interfaccia I/O della macchina – dal PS all’interfaccia macchina
Collegare l’estremità con spinotto del cavo dell’interfaccia macchina, contrassegnata con la sigla 1X6, alla
presa ubicata sul retro dell’alimentatore e contrassegnata MACHINE I/O 1X6 (I/O MACCHINA 1X6) (fig. 4-10).
Da 1X6 Colore Aggetto Segnale
2 Giallo 2 Seg. altezza iniziale (SPENTO=chiuso)
6 Nero 6 Com. altezza iniziale
11 Scherm. Schermatura
4 Arancio 4 Segn. altezza autom. (SPENTO=chiuso)
8 Nero 8 Com. altezza autom.
13 Scherm. Schermatura
34 Rosso 34 *†Carico ABBASSAMENTO sollevatore
(ABBASSAMENTO=chiuso)
29 Nero 29 Linea ABBASSAMENTO sollevatore
23 Scherm. Schermatura
35 Verde 35 *†Carico SOLLEVAMENTO sollevatore
(SOLLEVAMENTO=chiuso)
30 Nero 30 Linea SOLLEVAMENTO sollevatore
24 Scherm. Schermatura
36 Rosso 36 Interruttore fine corsa superiore (SPENTO=chiuso)
31 Blu 31 Interruttore fine corsa superiore
25 Scherm. Schermatura
33 Rosso 33 Tensione d’arco (tensione d’arco 1/50)
28 Giallo 28 Tensione d’arco
27 Scherm. Schermatura
9 Blu 9 AVVIO plasma (AVVIO=chiuso)
15 Nero 15 AVVIO plasma
14 Scherm. Schermatura
37 Rosso 37 *†Trasferimento arco (TRASFERIMENTO=chiuso)
32 Verde 32 Trasferimento arco
26 Scherm. Schermatura
1 Bianco 1 Segn. sospendi accensione (SOSPENDI=chiuso)
5 Nero 5 Com. sospendi accensione
10 Scherm. Schermatura
3 Marrone 3 Spegnimento "OFF" remotato (OFF = chiuso)
7 Nero 7 Spegnimento "OFF" remotato
12 Schermo Schermo
21 Bianco 21 Accensione "ON" remotata (ON = chiuso)
22 Rosso 22 Accensione "ON" remotata
20 Schermo Schermo
*I segnali sono relè CA. Presso la Hypertherm sono disponibili dei relè CC come dotazione opzionale.

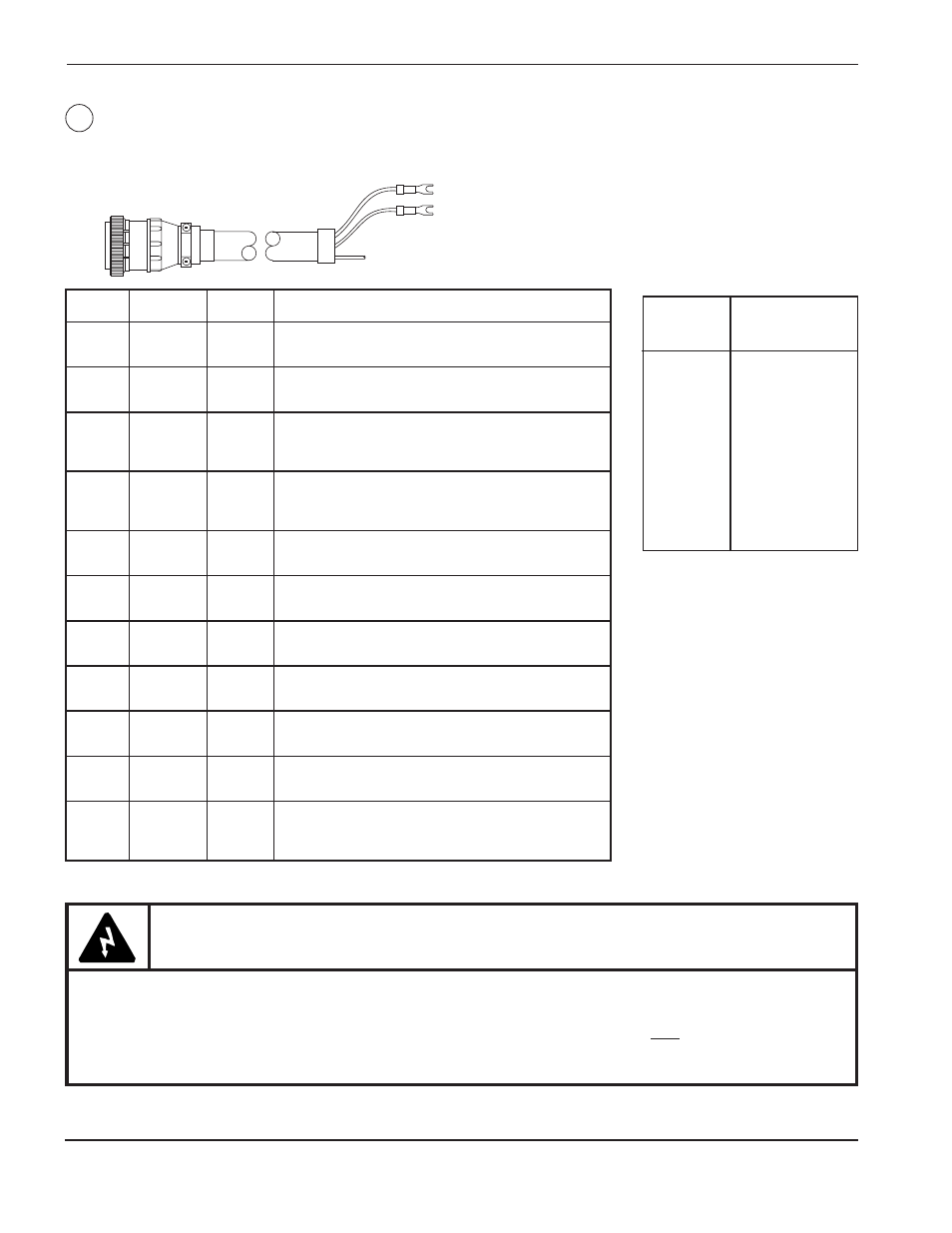

Figura 4-8 Cavo interfaccia I/O della macchina – dal PS all’interfaccia computer della macchina
8
Codice
articolo
Lunghezza
023841 6 ft (2 m)
023842 15 ft (4,6 m)
023843 25 ft (7,6 m)
023844 35 ft (10,6 m)
023845 50 ft (15 m)
023846 75 ft (23 m)
023847 100 ft (30,5 m)
023848 125 ft (38 m)
023849 150 ft (46 m)
023850 200 ft (61 m)
1X6
†AVVERTENZA
Durante l’installazione o la manutenzione dell’HT2000, delle tensioni di linea CA o CC potrebbero
essere presenti sui segnali SOLLEVAMENTO, ABBASSAMENTO e TRASFERIMENTO anche se
l’interruttore generale dell’alimentazione elettrica è SPENTO. Accertarsi che tutti gli interruttori
generali connessi al sistema HT2000 siano SPENTI durante l’installazione o quando si eseguono
operazioni di manutenzione.
