PLASMA
N
2
/Air O
2
SHIELD
N
2
/Air
psi
psi
psi
DC
N
2
/Air
O
2
O
2
PLASMA
Cut Flow PreFlow PreFlow
Run
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
Test
Preflow
Test
Cutflow
FUNZIONAMENTO
6/4/97
HySpeed HT2000 Manuale di istruzioni 6-5
• Manometro della Protezione (PG3)
Indica la pressione del gas di protezione a livello della torcia.
• Valvola di dosaggio del Gas di protezione (MV4)
Regola la pressione del gas di protezione a livello della torcia.
• Spia luminosa CC (LT1)
Si illumina quando il contattore principale si chiude, indicando che è in corso l’erogazione dell’alimentazione
a CC alla torcia.

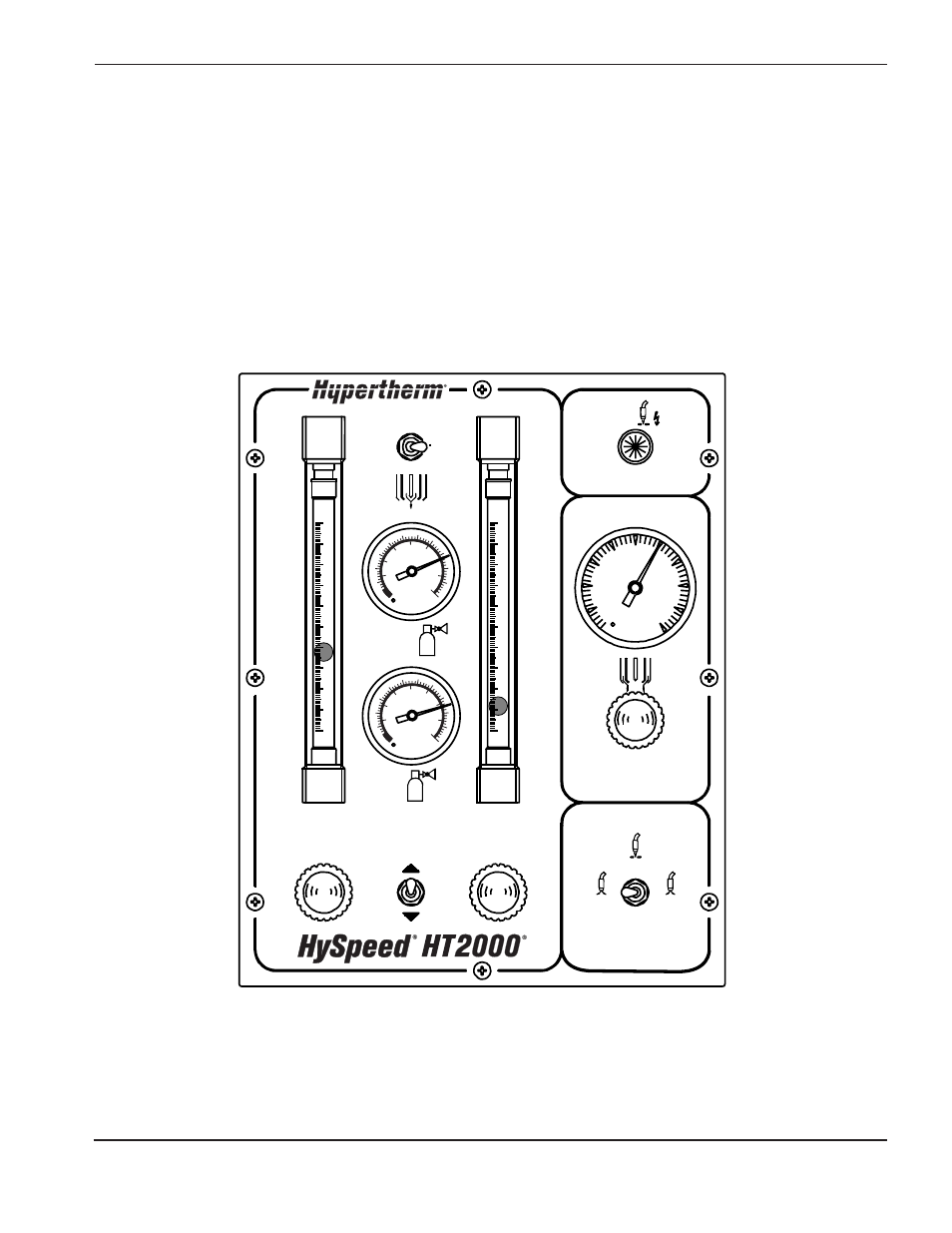

Figura 6-2 Indicatori e comandi del quadro anteriore della consolle del gas
