MANUTENZIONE
21
HySpeed HT2000 Manuale di istruzioni 8-25
Procedura di prova del flusso del refrigerante
Se la spia di stato FLUSSO REFRIGERANTE si accende, controllare che venga mantenuta la portata corretta
seguendo la sequenza di individuazione dei guasti descritta in questa procedura:
Controllare il refrigerante nel serbatoio
1. Spegnere l’alimentatore (vedere l’avvertenza sopra).
2. Controllare l’indicatore a vista nel tappo del serbatoio.
3. Aggiungere del refrigerante se necessario per riempire il serbatoio.
4. Rimuovere il coperchio posteriore dell’alimentatore.
Controllare la portata di ritorno dalla torcia
1. Procurarsi un contenitore pulito della capacità di 4 litri.
2. Individuare i 2 tubi flessibili del refrigerante che escono dal blocco catodico nella parte posteriore
dell’alimentatore (tubi flessibili neri: uno con una striscia verde e uno con una striscia rossa – Vedere Fig. 8-6).
3. Rimuovere il tubo flessibile di ritorno del refrigerante della torcia (tubo nero con striscia rossa) dal blocco
catodico.
AVVERTENZA
Prima di proseguire, premere il pulsante OFF (0) sull’alimentatore e spegnere l’interruttore
principale di linea.
Tubo flessibile di alimentazione del refrigerante della torcia
(Nero con striscia verde)
Blocco catodico
Tubo flessibile di ritorno del refrigerante della torcia
(Nero con striscia rossa) Rimuovere questo tubo

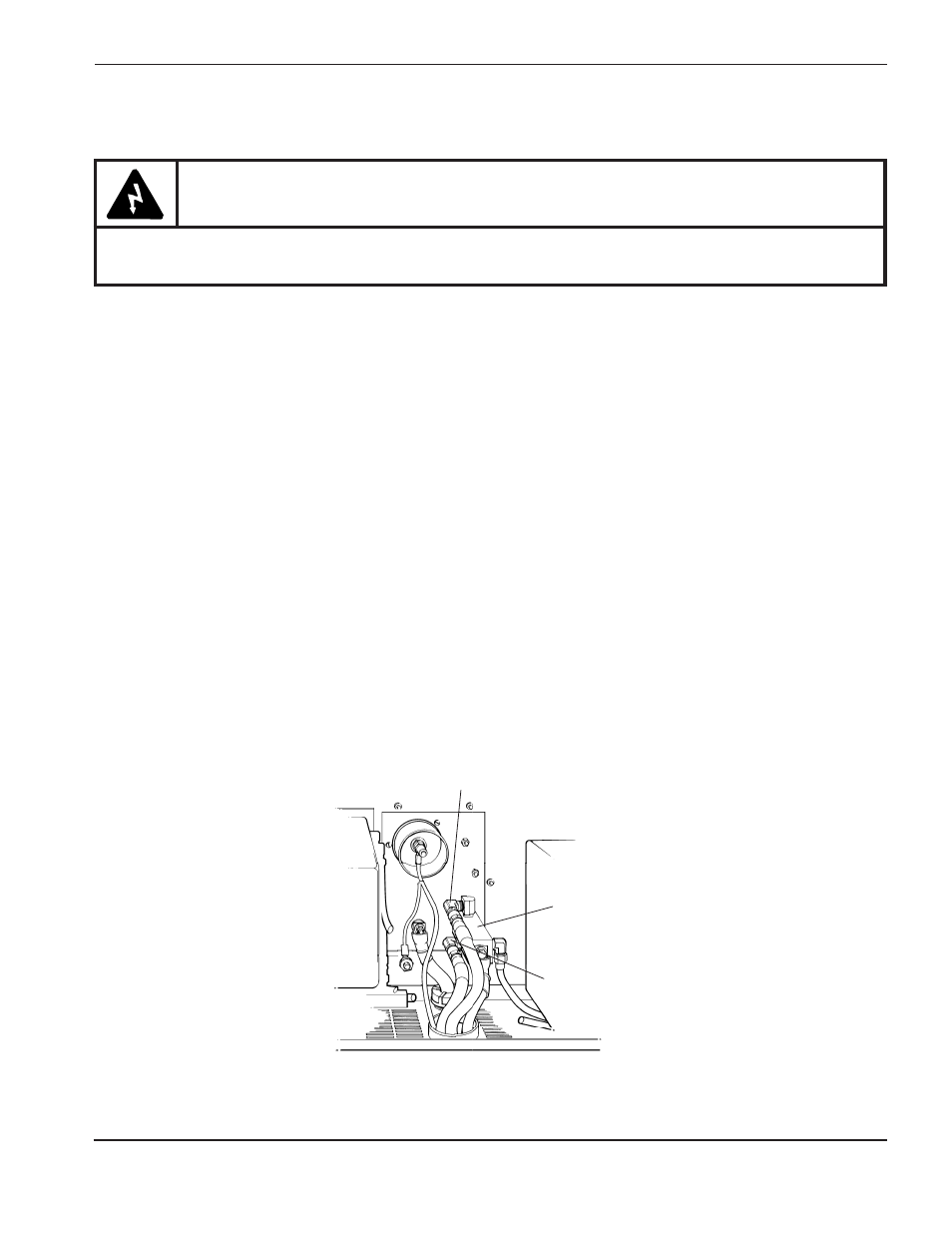

Figura 8-6 Tubi di alimentazione e ritorno del refrigerante della torcia
