MANUTENZIONE
21
8-20 HySpeed HT2000 Manuale di istruzioni
8. Se il chopper non eroga 280 V dopo il completamento del passo 7, potrebbe esserci un problema con il segnale
di controllo o con il modulo chopper. Il segnale di comando del chopper proviene dalla scheda analogica PCB3
ed ha un livello compreso tra 0 e +8 VCC, che consente di variare il ciclo di lavoro e la conseguente corrente di
uscita del chopper. Questi segnali analogici si trovano sui pin REC1 3 e 4 di PCB3 per CH1, e REC1 5 e 6 per
CH2.
Per determinare se c’è un problema sui moduli chopper, sulla scheda di controllo PCB2 o sulla scheda
analogica PCB3, procedere come segue:
• Controllare che l’alta frequenza sia ancora disattivata (vedere passo 1).
• Scollegare PL3.1 da REC1 su PCB3.
• Posizionare un voltmetro sull’uscita del chopper e premere il pulsante INIZIO TAGLIO.
• Se il voltmetro rileva +280 VCC, allora può essere necessario sostituire o la scheda di controllo PCB2
oppure la scheda analogica PCB3.
• Se il voltmetro rileva 0 V, allora occorre sostituire il corrispondente modulo chopper CH1 o CH2.

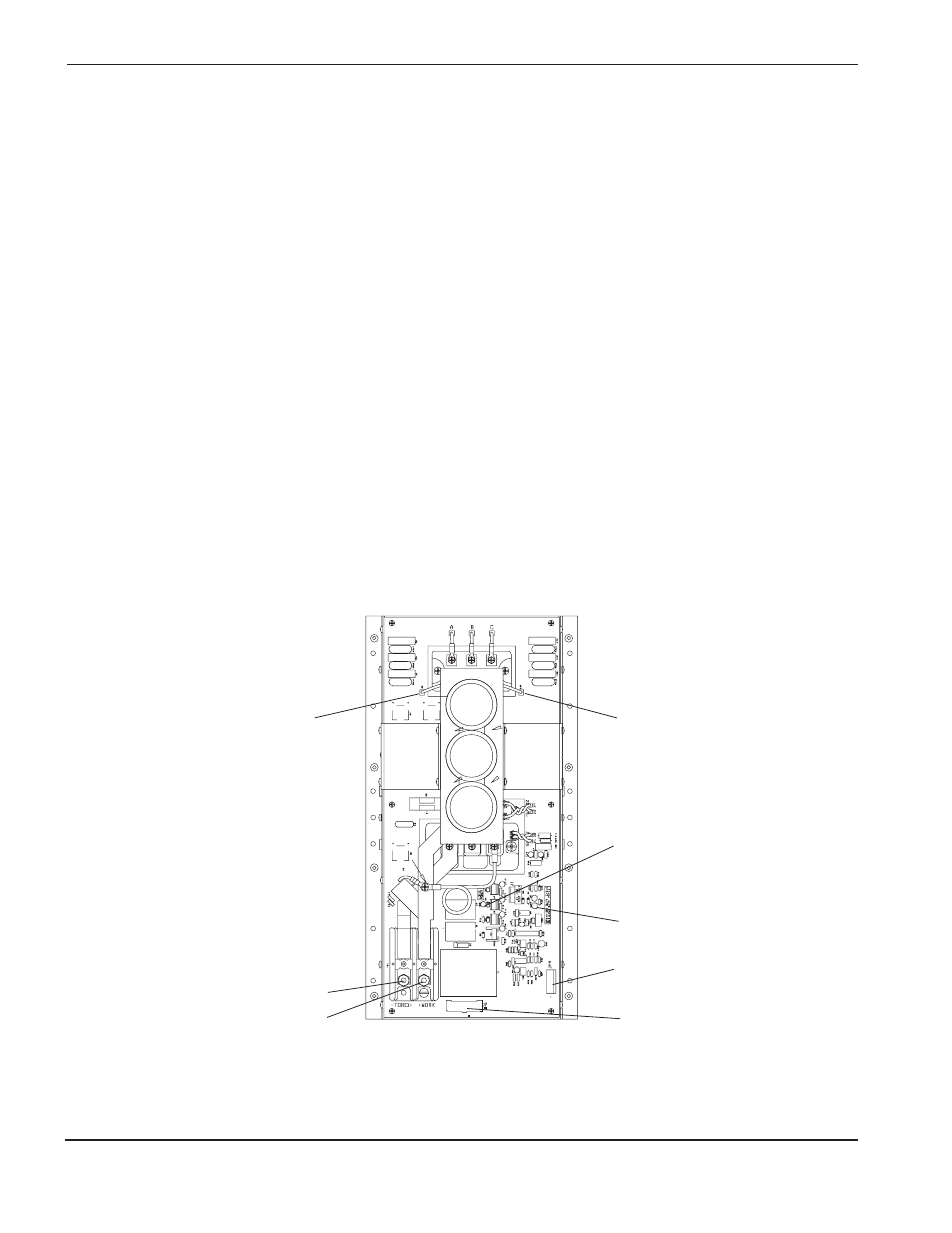

Figura 8-3 Modulo chopper – Vista frontale
Ponte (+)
- TORCIA
+ PEZZO
Ponte (–)
LED3
LED1
JP9
JP6
