INSTALLAZIONE
5/23/95
4-32 HySpeed HT2000 Manuale di istruzioni
Collegamenti opzionali dell’alimentatore

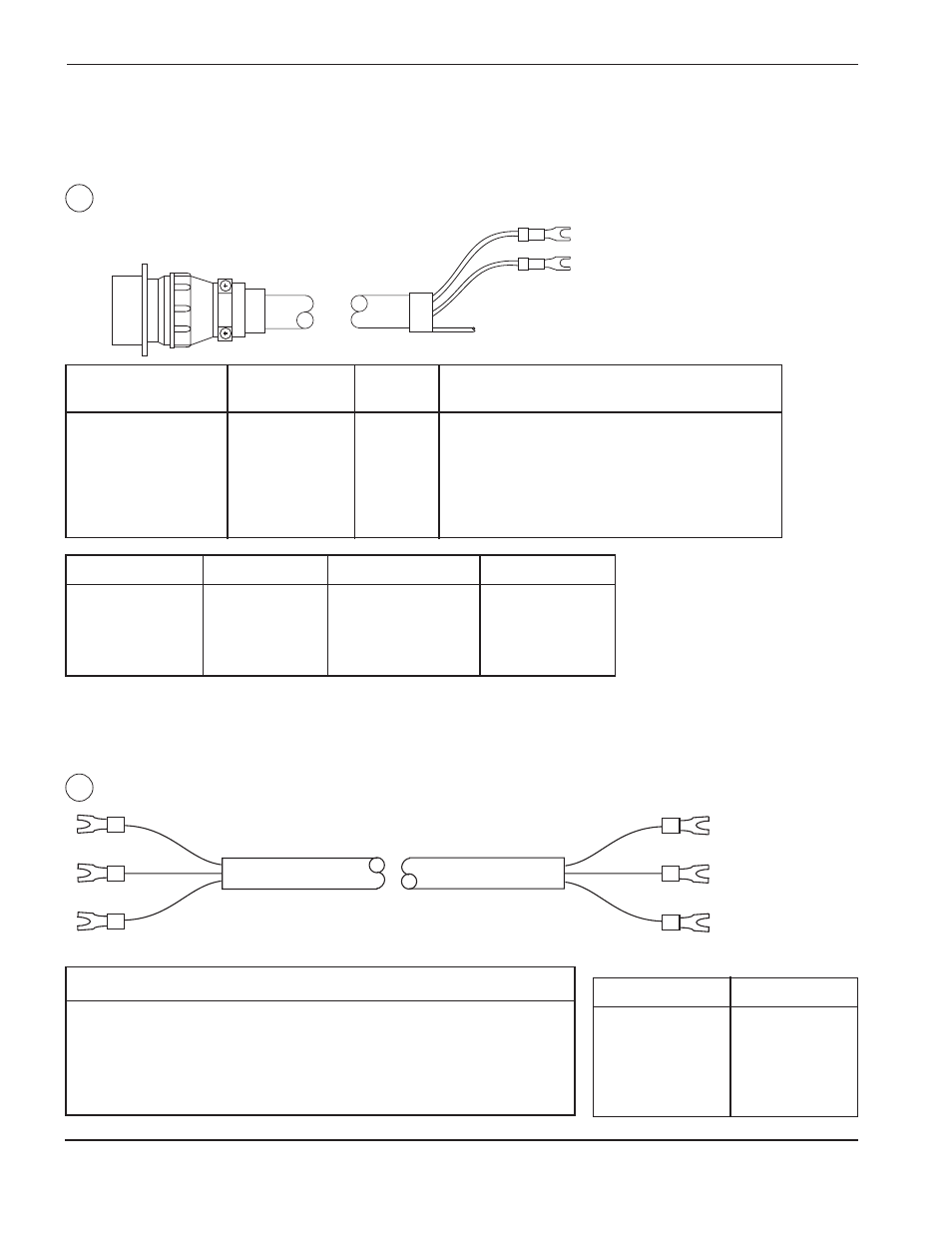

Temporizzatore/contatore all’alimentatore
Cavo del temporizzatore/contatore – dall’alimentatore al temporizzatore/contatore
Dal temporizzatore/
contatore 11X1 Al TB3 HT2000 Colore Funzione
1 2 Bianco Avvio e tempo arco (CON1 chiuso)
2 1 Nero Avvio e tempo arco (CON1 chiuso)
3 3 Terra Terra
15 5 Rosso Contatore errori (errore di chiusura graduale)
16 4 Nero Contatore errori (errore di chiusura graduale)
12 6 Terra Terra
Collegamenti del cavo di mantenimento (nell’uso dei sistemi a torce multiple)
Se viene usato un sistema a torce multiple (più di un alimentatore), effettuare i seguenti collegamenti a livello
di entrambi gli alimentatori:
Collegamenti del cavo di mantenimento – dall’alimentatore 1 all’alimentatore 2
Legenda – a TB3 HT2000 – entrambe le estremità
Filo Colore A TB3 HT2000 Funzione
— Nero 13 Segnale mantenimento
— Rosso 14 Come mantenimento
MESSA Protezione 15 Protezione mantenimento
A TERRA
26
27
Codice articolo Lunghezza Codice articolo Lunghezza
023687 10 ft (3 m) 023694 75 ft (23 m)
023692 25 ft (7,6 m) 023695 100 ft (30 m)
023758 38 ft (12 m) 023696 150 ft (46 m)
023693 50 ft (15 m)
Codice articolo Lunghezza
023340 15 ft (4,5 m)
023341 25 ft (7,6 m)
023342 50 ft (15 m)
023343 100 ft (30 m)
023344 150 ft (46 m)
Nero Nero
Rosso Rosso
MESSA A TERRA MESSA A TERRA
11X1
