FUNZIONAMENTO: COLLETTORE ALL’ARGON-IDROGENO
7/15/97
HySpeed HT2000 Manuale di istruzioni 7-5
Cavo della torcia del gas di plasma – dal collettore argon-idrogeno alla torcia (Fig. 7-5)
A. CHIUDERE tutti i serbatoi di mandata del gas di plasma e del gas di protezione.
B. Staccare il tubo del gas di plasma montato alla torcia dal punto 1.
C. Fissare un’estremità del tubo del gas di plasma argon-idrogeno della torcia (fig. 7-4) al connettore per il tubo del
gas di plasma della torcia ubicato sulla parte anteriore del collettore (fig. 7-5).
D. Fissare l’altra estremità del tubo del gas di plasma della torcia al punto 1 della torcia. Fig. 7-5).

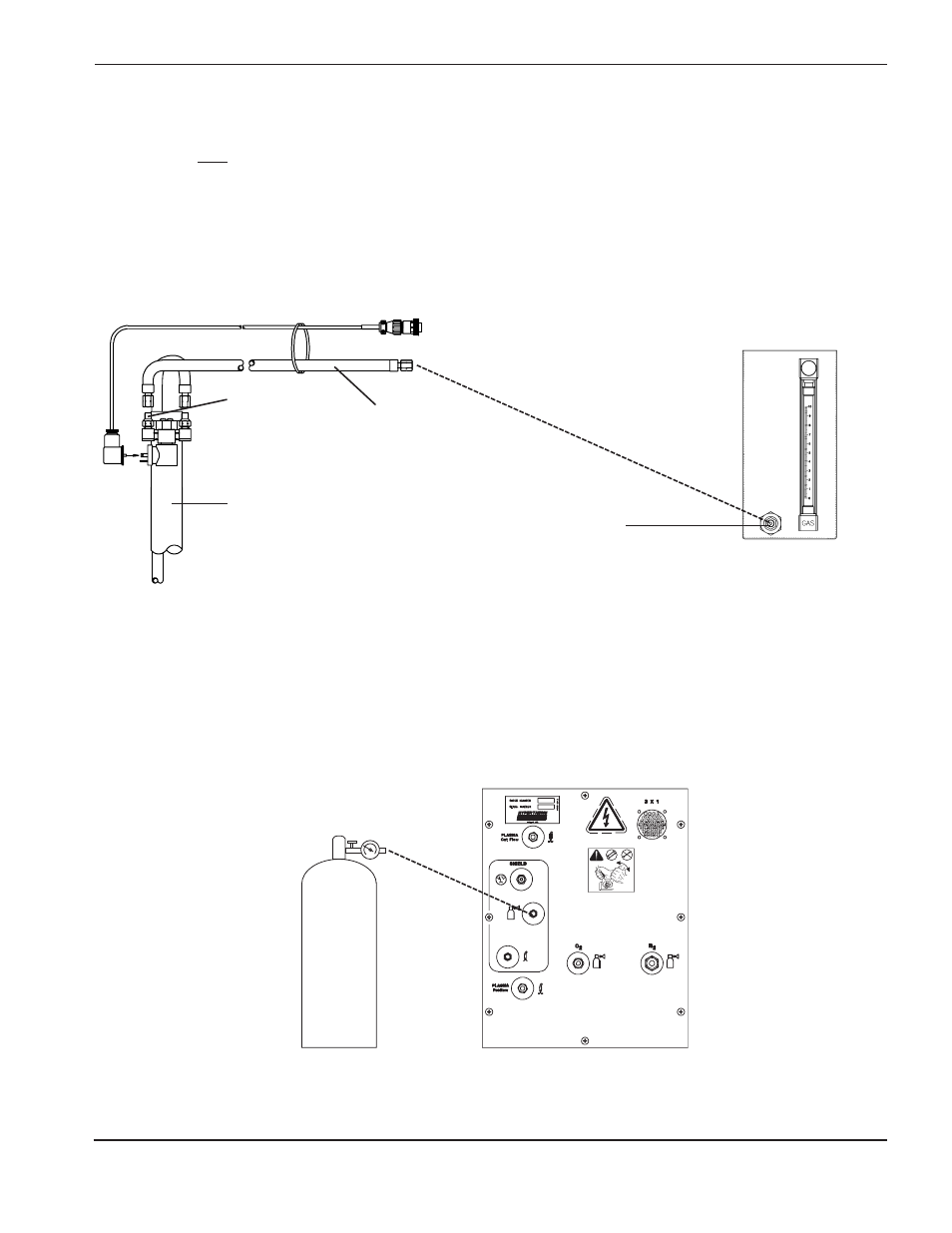

Figura 7-5 Connettori tra il collettore dell’argon-idrogeno e la torcia
Figura 7-6 Mandata dell’azoto alla consolle del gas
Mandata di azoto alla consolle del gas (Fig. 7-6)
Connect the nitrogen supply to the shield connection at the rear of the gas console (Fig. 7-5).
Azoto
2WRENCHES
Tubo del gas
di plasma
della torcia
Punto 1
Torcia
Connettore per il
tubo del gas di
plasma della torcia
