FUNZIONAMENTO: COLLETTORE ALL’ARGON-IDROGENO
2/4/97
7-4 HySpeed HT2000 Manuale di istruzioni
Estremità lato TB4 alimentatore
Colore del filo elettrico HT2000 Segnale
Rosso 13 PS1/ plasma
Nero 14 PS1 / plasma
Protezione 12 Protezione
Verde 102 SV5 / plasma SPENTO
Nero 103 SV5 / plasma SPENTO
Protezione 9 Protezione
N. di parte Lunghezza N. di parte Lunghezza
023660 4,5 m 023663 23 m
023661 7,5 m 023664 30 m
023662 15 m 023665 46 m

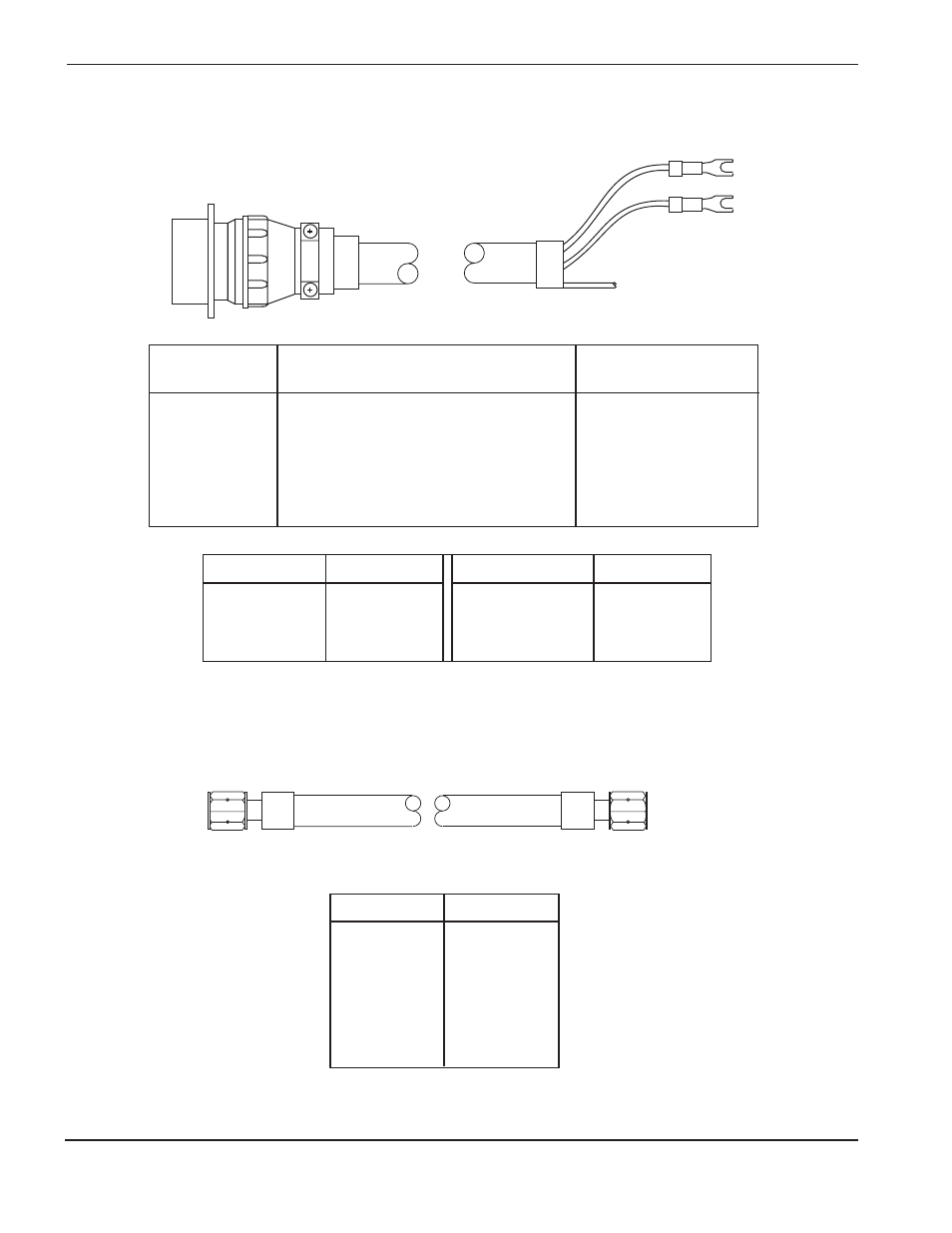

Figura 7-3 Cavo del collettore all’argon-idrogeno – dal collettore all’argon-idrogeno all’alimentatore
N. di parte Lunghezza
024355 305 mm
024354 3 m
024368 6,0 m
024369 9,0 m
024370 12,5 m
024443 15 m
024467 23 m
Figura 7-4 Condotto della torcia per il gas di plasma – dal collettore all’argon-idrogeno alla torcia
Estremità lato consolle argon-idrogeno Estremità lato TB4 alimentatore elettrico HT2000
Nota: ruotare in senso
antiorario per
serrare
14X1
13
14
etc.
