APPENDICE B – MESSA A TERRA DEL SISTEMA
9/17/98
HYPERTHERM Sistemi di taglio plasma
b-3

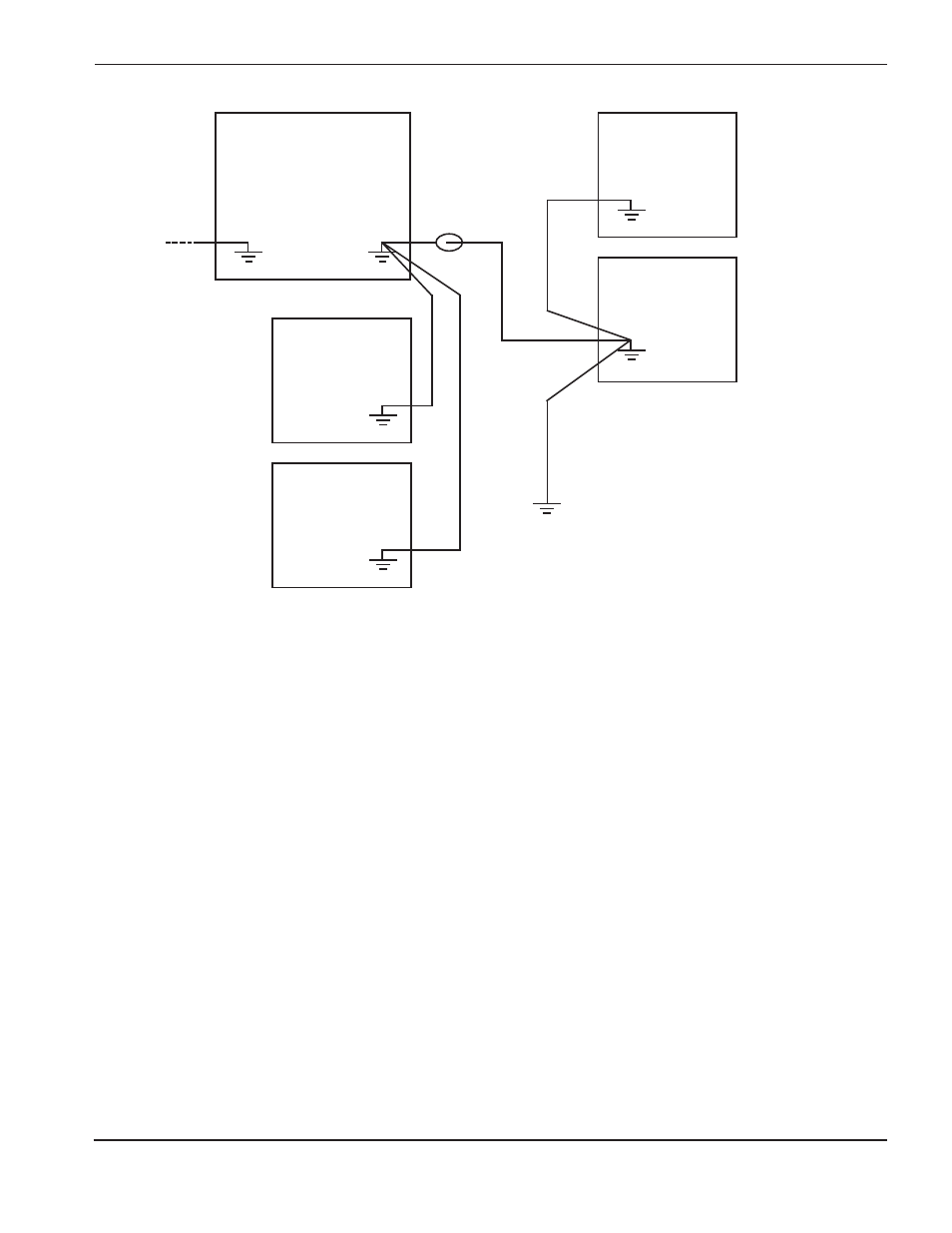

Figura b-1
Configurazione raccomandata del collegamento di terra
Nota:
La configurazione può variare per ciascuna installazione e può richiedere uno schema di
terra differente.
Alimentatore plasma
(PE)
(PE)
(PE)
(PE)
Cavo di terra
Bobina di ferrite
Asta di terra
supplementare
Consolle del gas
Altri componenti
che ricevono potenza
dall’alimentatore
plasma
Consolle RHF
Tavolo di lavoro
