Configurazioni dei trasformatori T1 e T2 a 220/380/400/415 V
• L’alimentatore a 220/380/400/415-volt, trifase, 50 Hz viene normalmente spedito dallo stabilimento di
produzione predisposto per il funzionamento a 380-volt, a meno che non venga specificato altrimenti. Per
impostare l’alimentatore ad una diversa tensione (220 o 415 volt), bisogna riconfigurare il trasformatore di
controllo T1 ed il trasformatore a 30 kw T2 (osservare la Figura 3-2).

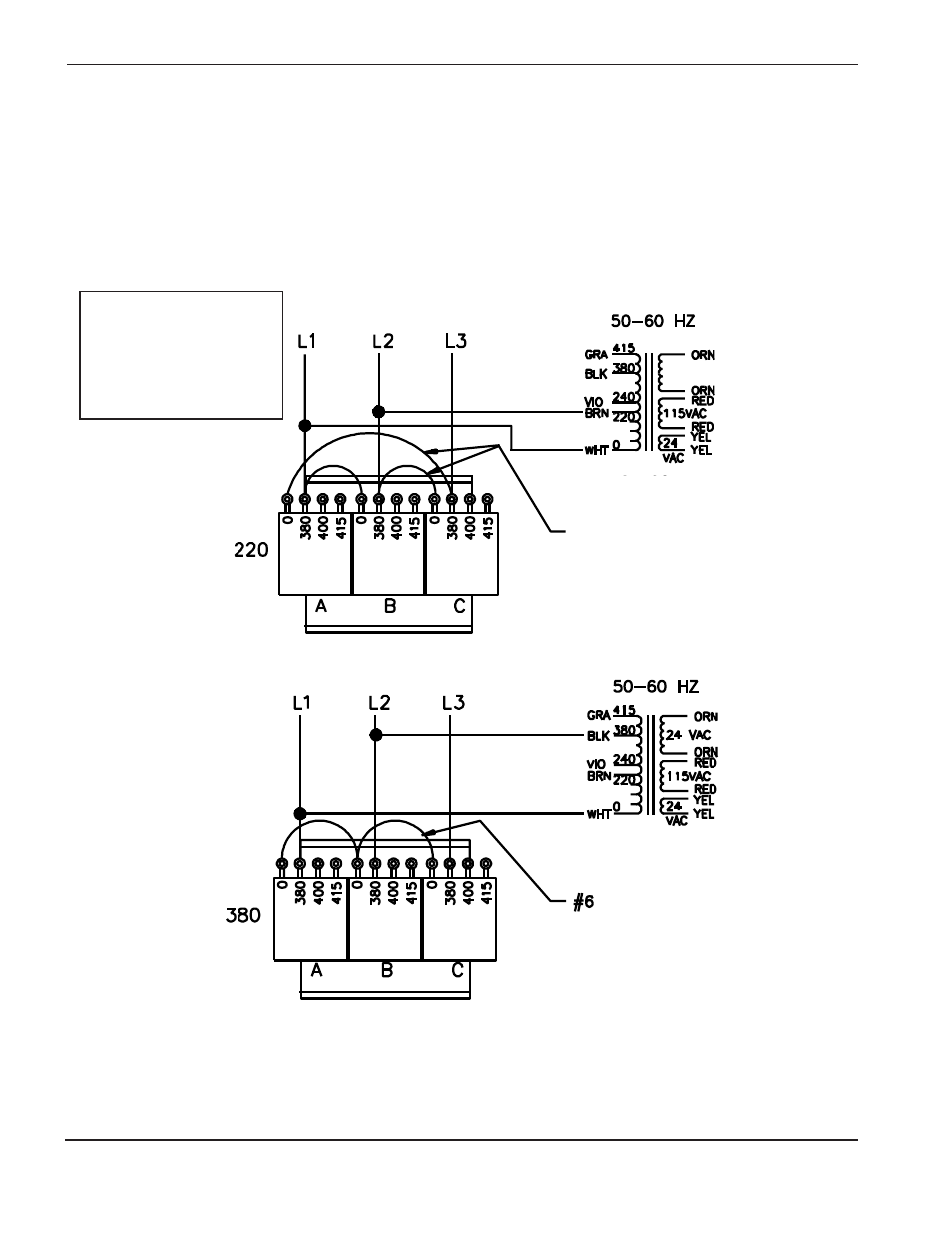

Figura 3-2 Configurazioni dei trasformatori T1 e T2 a 220/380/415 V – 1 di 2
* Il filo n. 6 (lungo), necessario per un collegamento
∆
viene fornito con ogni apparecchio. Gettarlo
via se superfluo.
Codici dei colori
GRA = GRI WHT = BIA
BLA = NER ORN = ARA
VIO = VIO RED = ROS
BRN = MAR YEL = GIA
FILO N. 6 AWG DA 600 VOLT*
FILO N. 6 AWG DA 600 VOLT*
T1
T1
T2
T2
