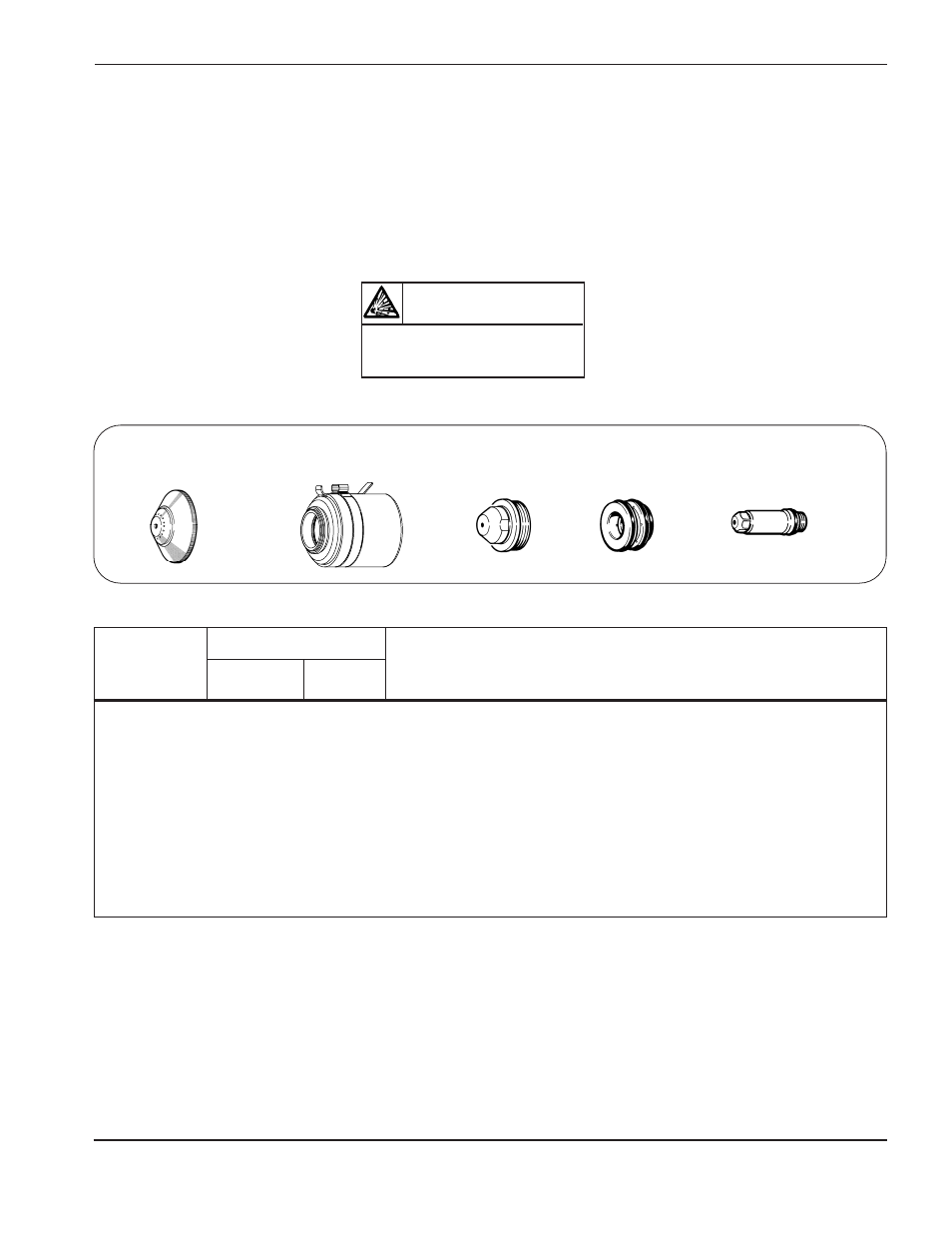

Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 - Manuale (Pagina 112)

FUNZIONAMENTO
23
HySpeed HT2000 Manuale di istruzioni 6-31
020602
Protezione 120837
Cappuccio di tenuta 020608
Ugello 020607
Anello diffusore 020415
Elettrodo
Alluminio
200 amp. – Plasma ad Ar-H / protezione ad N
2
Necessario il collettore all’argon-idrogeno*
Questa combinazione di gas (la Hypertherm raccomanda una miscela costituita al 65% di argon ed al 35% di
idrogeno per il gas di plasma) offre la massima capacità di taglio spessore, un’eccellente saldabilità ed
un’eccellente qualità di taglio. Questa combinazione di gas prolungherà la durata dell’elettrodo.
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% H35) (% H35) (N
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
3
⁄
16
" 5 mm 25 25 60/4 5 10 130 4300 0,5
1 ⁄ 4 " 6 mm 5 10 130 4000 1,0
3 ⁄ 8 " 10 mm 42 42 130 6 12 135 3000 2,0
1 ⁄ 2 " 12 mm l/min l/min l/min 6 12 140 2550 2,0
5 ⁄ 8 " 15 mm 6 12 145 2000 2,5
3 ⁄ 4 " 20 mm 8 16 150 1500 2,5
7
⁄
8
" 22 mm 8 16 155 1250 2,5
1" 25 mm 8 16 155 1000
1 1 ⁄ 4 " 32 mm 8 16 165 660
1 1 ⁄ 2 " 38 mm 8 16 170 460
1 3 ⁄ 4 " 44 mm 8 16 180 300
2" 50 mm 8 16 185 180
*Consultare la sezione 7 per l’installazione ed il funzionamento del collettore all’argon-idrogeno.
Note: Impostare la pressione di ingresso del gas di plasma a 8,3 bar.
Impostare la pressione di ingresso del gas di protezione a 6,2 bar.
Il taglio continuativo di spessori superiori a 22 mm non è raccomandato.
Solo sopra l’acqua
AVVERTENZ
Non usare la cuffia d’acqua
quando il taglio viene praticato
con l’argon-idrogeno !
