MANUTENZIONE
21
HySpeed HT2000 Manuale di istruzioni 8-21
Codici di errore
Il microcontroller sulla scheda di controllo PCB2 avverte l’utente quando si verificano certi errori nel sistema
HT2000, facendo lampeggiare la spia CODICE DI ERRORE sul scheda di controllo. Il coperchio anteriore
dell’alimentatore deve essere rimosso per osservare la scheda di controllo PCB2 e la spia CODICE DI ERRORE
(vedere la Figura 9-1 (Solo in inglese) per la posizione della scheda PCB2 e la Figura 8-4 per la posizione della
spia CODICE DI ERRORE sulla scheda PCB2).
La spia CODICE DI ERRORE inizia a lampeggiare nel modo seguente: si accende per mezzo secondo e poi si
spegne per mezzo secondo un certo numero di volte; tra le sequenze di lampeggio intercorre una pausa di
2 secondi. Il numero di lampeggi che avvengono tra gli intervalli di 2 secondi indica una delle 10 condizioni di
errore elencate nella pagina seguente.
Durante il lampeggio del codice di errore, tutte le uscite dalla scheda di controllo vengono spente e l’alimentatore
passa nel modo di attesa. Dopo che l’errore è stato corretto, è possibile riprendere il funzionamento normale del
sistema.
Nota: Durante il funzionamento normale si verificano 8 o 9 lampeggi.
Se la spia CODICE DI ERRORE rimane accesa senza lampeggiare, si è verificato un errore interno di
autodiagnostica della RAM o ROM del microcontroller (l’alimentatore si spegne).
Per l’individuazione dei guasti, viene anche visualizzata la spia di AVVIO PLASMA nella Figura 8-4. Quando è
accesa, questa spia indica che il segnale di INIZIO TAGLIO del plasma è stato ricevuto sulla scheda di controllo.

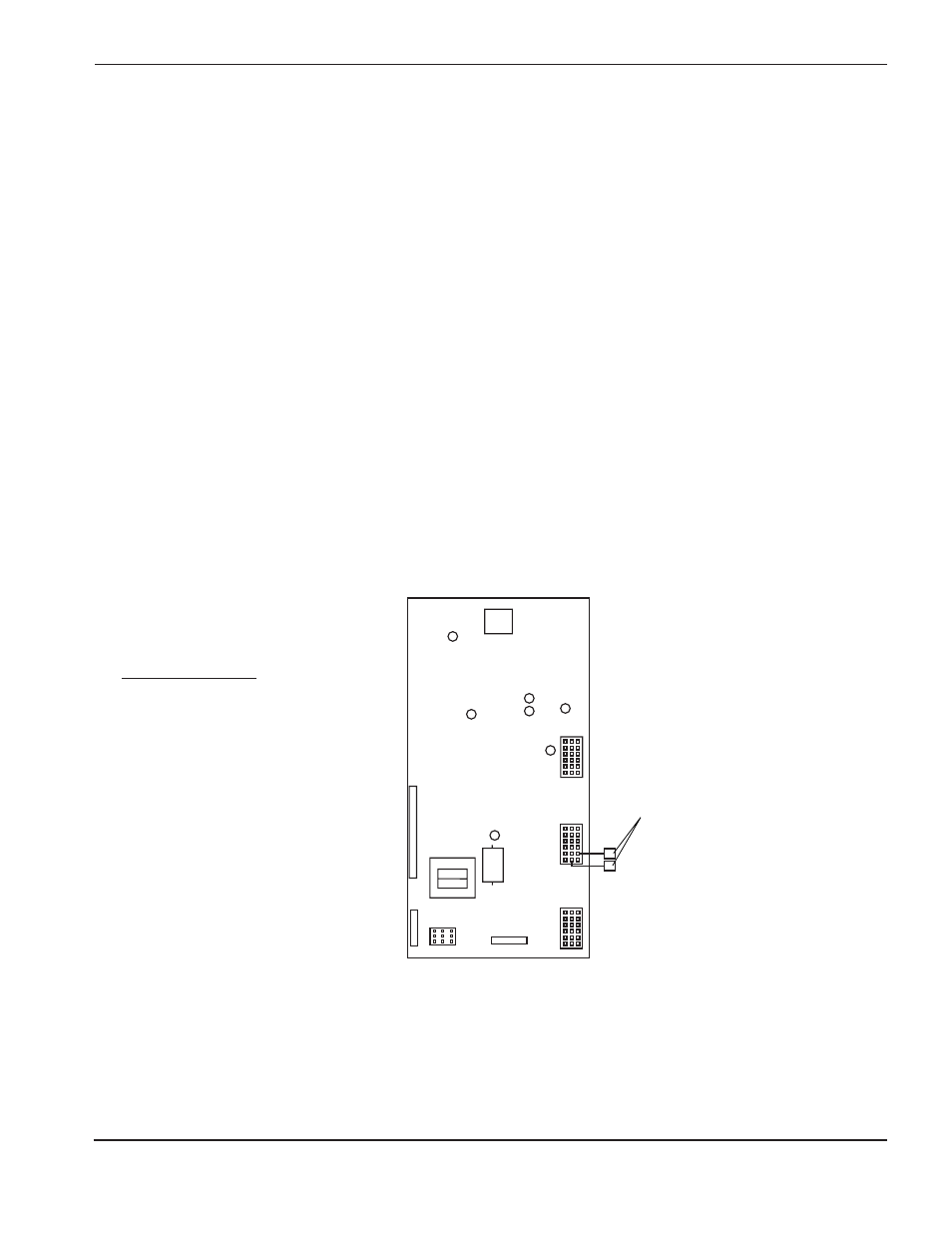

Figura 8-4 Posizione della spia Codice di Errore sulla scheda di controllo (microprocessore) dell’HT2000
D3
D8
D4
D5
D6
D9
Rec 4
Rec 5
Rec 6
Rec 3
Rec 7
Rec 2
Rec 1
D14
I terminali sono
normalmente scollegati.
FUNZIONI DELLE SPIE
D3: + 5 VCC
D4: TRASFERIMENTO D’ARCO
D5: AVVIO PLASMA (Su vecchi sistemi)
D6: BLOCCHI DI SICUREZZA SODDISFATTI
D8: Codice di errore
D9: +12 VCC
D14: AVVIO PLASMA (+12 VCC)
