Acciaio al carbonio
200 amp. – Plasma ad N
2
/ protezione a CO
2
Usare questa combinazione di gas quando la qualità del bordo di taglio e la nitrurazione della superficie sono
meno importanti. Questa combinazione di gas prolungherà la durata dell’elettrodo.
FUNZIONAMENTO
23
HySpeed HT2000 Manuale di istruzioni 6-17

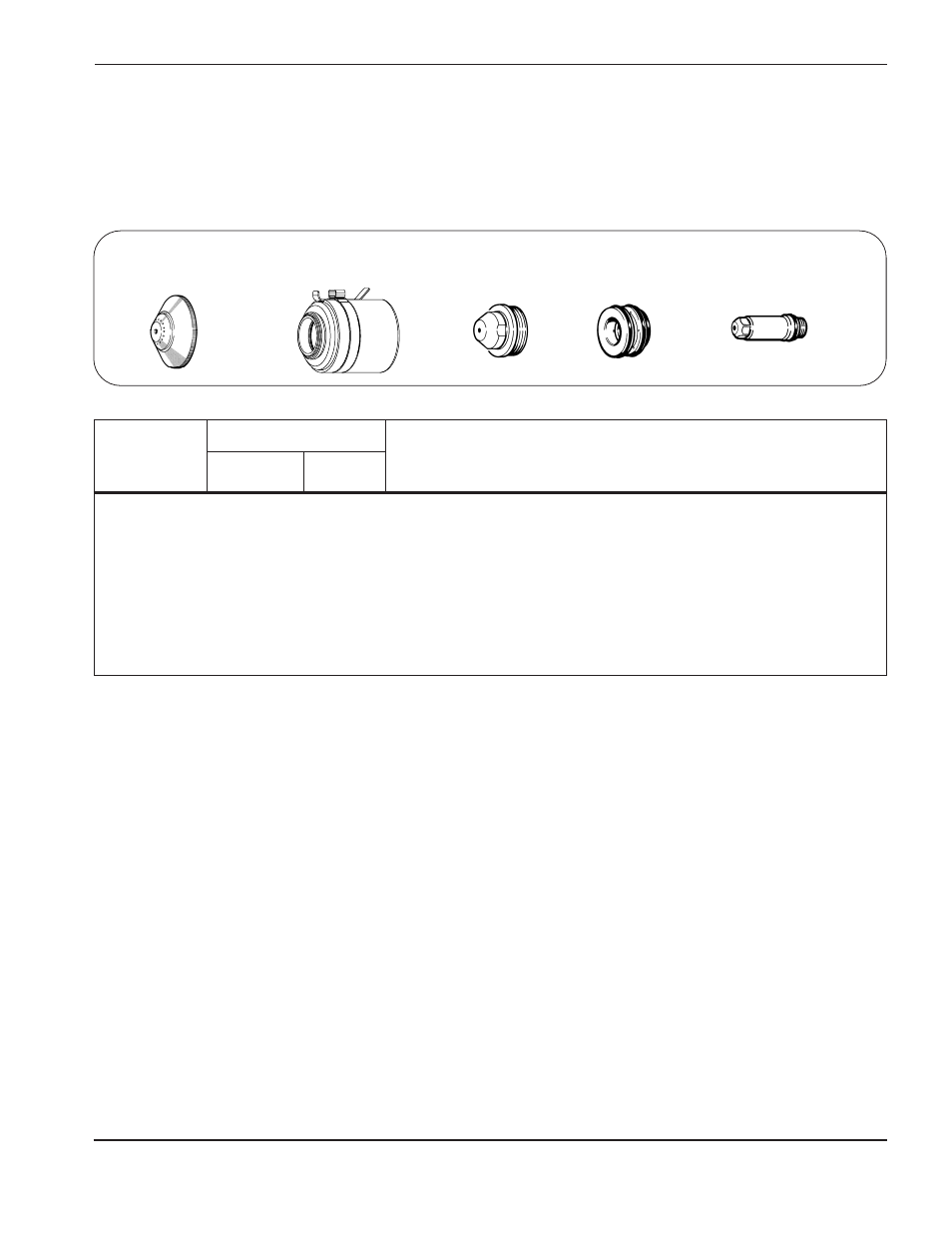

020424
Protezione 120837
Cappuccio di tenuta 020608
Ugello 020607
Anello diffusore 020415
Elettrodo
% della portata
Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% N
2
) (% N
2
) (CO
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
Solo sopra l’acqua
3
⁄
16
" 5 mm 50 60 60/4 3 6 120 3300 0,5
1 ⁄ 4 " 6 mm 3 6 125 2800 1,0
3 ⁄ 8 " 10 mm 31 37 100 3 6 130 2160 1,5
1 ⁄ 2 " 12 mm l/min l/min l/min 3 6 130 1400 2,0
5 ⁄ 8 " 15 mm 4 8 135 1140 2,0
3
⁄
4
" 20 mm 5 10 145 635 2,5
7
⁄
8
" 22 mm 6 12 150 510 3,0
1" 25 mm 6 12 160 380 3,0
1 1 ⁄ 4 " 32 mm 6 12 165 250
1 1 ⁄ 2 " 38 mm 6 12 175 130
Note: Impostare la pressione di ingresso del gas di plasma a 8,3 bar.
Impostare la pressione di ingresso del gas di protezione a 6,2 bar.
Il taglio continuativo di spessori superiori a 25 mm non è raccomandato.
