FUNZIONAMENTO
23

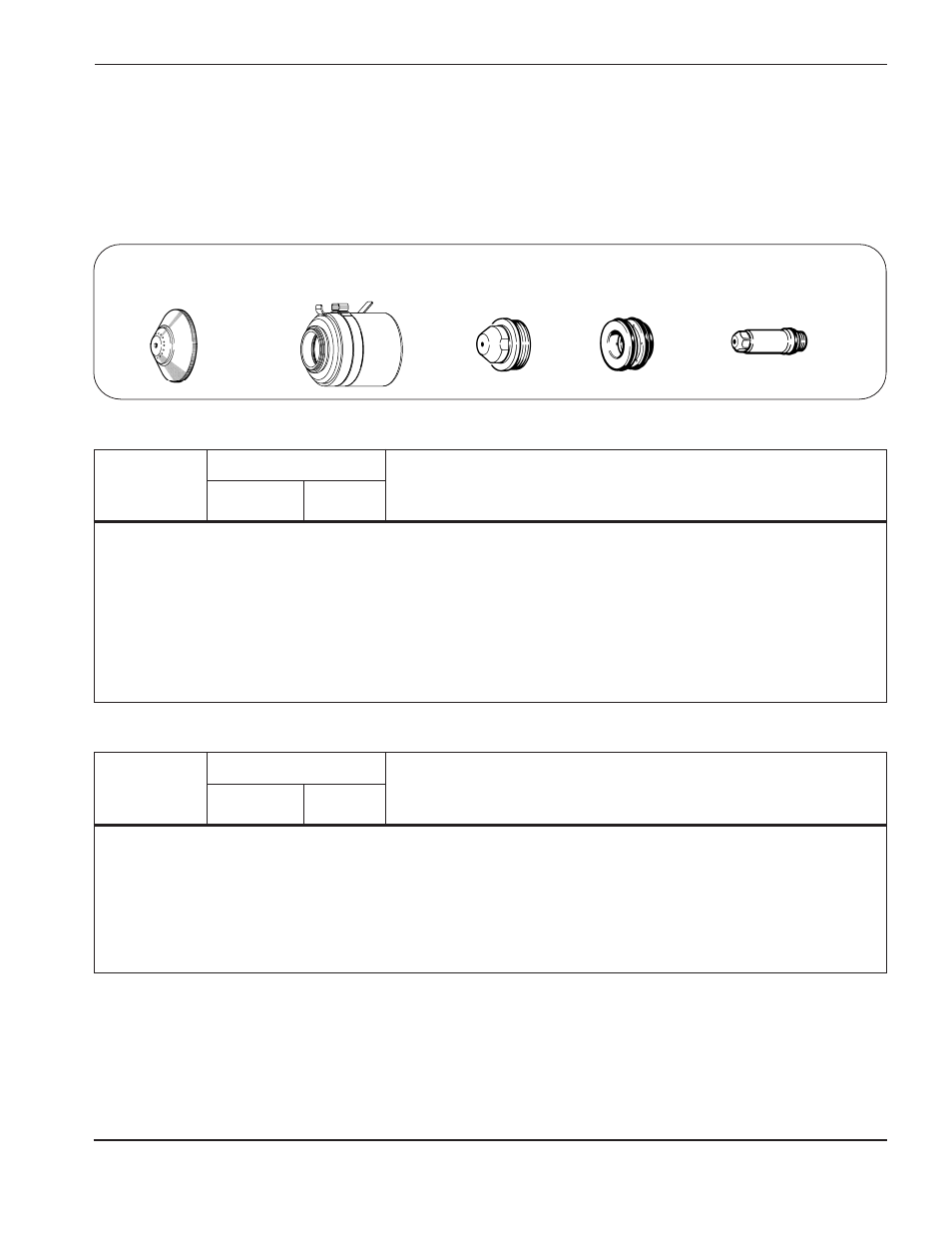

HySpeed HT2000 Manuale di istruzioni 6-21
020424
Protezione 120837
Cappuccio di tenuta 020608
Ugello 020679
Anello diffusore 120667
Elettrodo
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% Aria) (% Aria) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% Aria) (% Aria) (Aria) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
Solo sopra l’acqua
3 ⁄ 16 " 5 mm 54 66 60/4 3 6 125 5600
1 ⁄ 4 " 6 mm 3 6 130 5000 0,5
3 ⁄ 8 " 10 mm 29 37 130 3 6 130 3700 1,0
1 ⁄ 2 " 12 mm l/min l/min l/min 3 6 135 2700 2,0
5 ⁄ 8 " 15 mm 4 8 140 1900 2,0
3
⁄
4
" 20 mm 5 10 140 1400 2,5
7
⁄
8
" 22 mm 6 12 145 1000 3,0
1" 25 mm 6 12 150 760
1 1 ⁄ 4 " 32 mm 6 12 160 380
1 1 ⁄ 2 " 38 mm 6 12 170 250
Note: Impostare la pressione di ingresso del aria gas di plasma a 6,2 bar.
Impostare la pressione di ingresso del aria gas di protezione a 6,2 bar.
Il taglio continuativo di spessori superiori a 22 22 mm non è raccomandato.
3 ⁄ 16 " 5 mm 54 66 70/4,8 3 6 125 5320
1 ⁄ 4 " 6 mm 3 6 130 4500 0,5
3 ⁄ 8 " 10 mm 29 36 130 3 6 135 3150 1,0
1 ⁄ 2 " 12 mm l/min l/min l/min 3 6 140 2300 2,0
5
⁄
8
" 15 mm 4 8 145 1520 2,0
3
⁄
4
" 20 mm 5 10 145 1150 2,5
7 ⁄ 8 " 22 mm 6 12 150 750 3,0
1" 25 mm 6 12 155 570
75 mm sotto l’acqua
Acciaio inox
200 amp. – Plasma ad Aria / protezione ad Aria
Questa combinazione di gas offre una buona velocità di taglio, bassi livelli di formazione di bava ed è estremamente
economica. Può verificarsi una certa nitrurazione della superficie ed ossidazione della superficie dei leganti.
