INSTALLAZIONE
6/4/97
4-12 HySpeed HT2000 Manuale di istruzioni

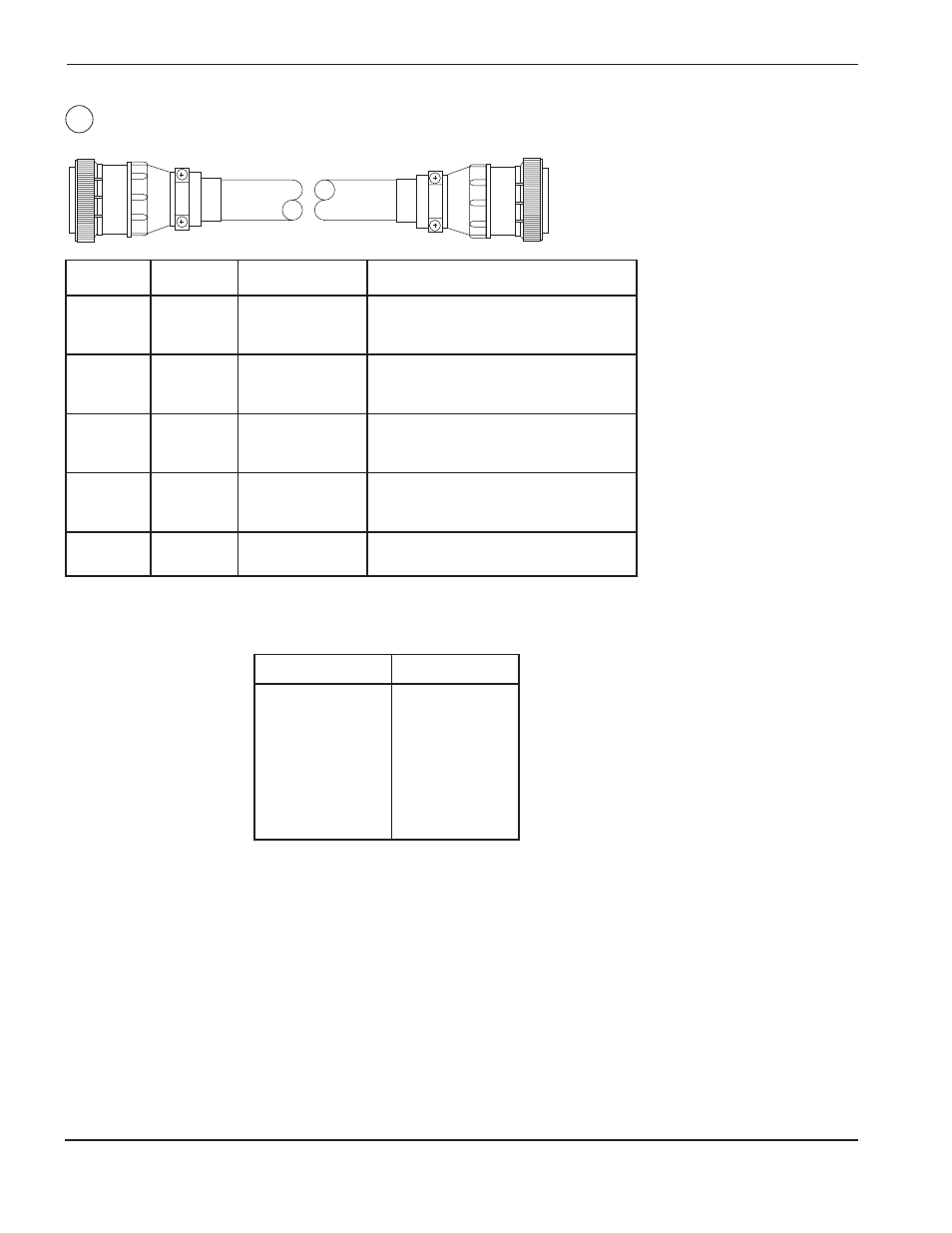

Cavo della consolle valvola motorizzata – dal PS alla consolle valvola motorizzata
Da 1X3 A 4x1 Colore Segnale
16 16 Nero SV4A/Flusso di taglio
17 17 Giallo SV4A/Flusso di taglio
30 30 Scherm. Schermatura
23 23 Rosso SV4B/Preflusso
24 24 Giallo SV4B/Preflusso
25 25 Scherm. Schermatura
29 29 Nero SV5/Plasma SPENTO
30 30 Blu SV5/Plasma SPENTO
34 34 Scherm. Schermatura
12 12 Nero Decremento MV2
11 11 Giallo Decremento MV2
18 18 Scherm. Schermatura
14 14 Marrone Incremento motore MV2
21 21 Scherm. Scherm.
7
Codice articolo Lunghezza
023551 15 ft (4,5 m)
023590 25 ft (7,5 m)
023776 35 ft (10,5 m)
023591 50 ft (15 m)
023592 75 ft (23 m)
023593 100 ft (30,5 m)
023594 150 ft (46 m)
023658 200 ft (61 m)
1X3 4X1
