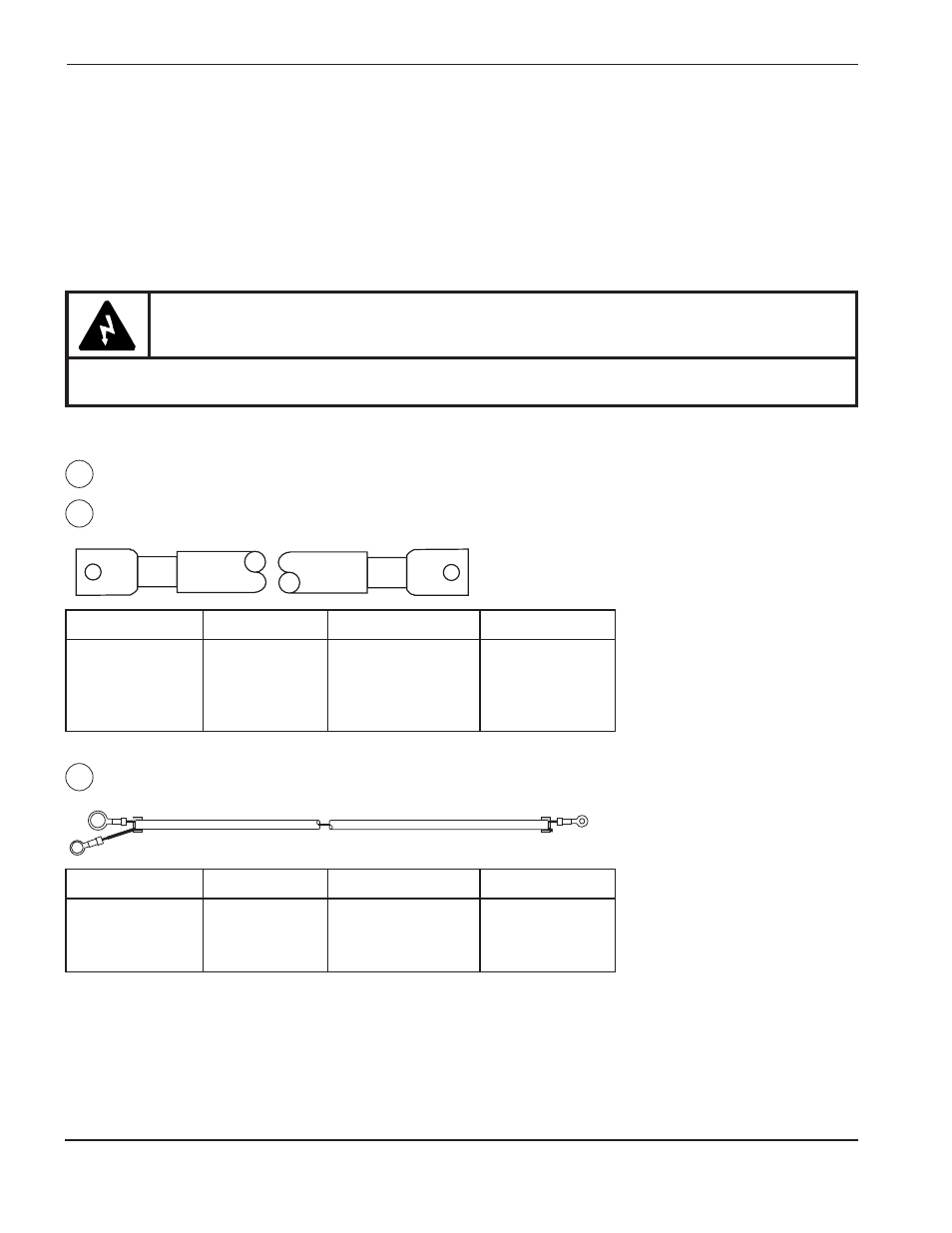

Collegamenti dell’alimentazione elettrica
Seguire i numeri delle operazioni nelle figure sulle pagine a destra per stabilire i collegamenti. Le eventuali
istruzioni speciali per l’installazione vengono spiegate sulle pagine a sinistra.
I numeri di parte dei cavi e dei flessibili riportati in queste pagine rappresentano le lunghezze più comunemente
usate. Per le lunghezze aggiuntive, consultare la Sezione 9 (versión inglese) oppure rivolgersi alla Hypertherm.
INSTALLAZIONE
6/4/97
4-6 HySpeed HT2000 Manuale di istruzioni
Codice articolo Lunghezza Codice articolo Lunghezza
023403 15 ft (4,6 m) 023407 100 ft (30,5 m)
023404 25ft (7,6 m) 023408 150 ft (46 m)
023405 50 ft (15 m) 023644 200 ft (62 m)
023406 75 ft (23 m)
Conduttore negativo – Dall’alimentatore (PS) alla consolle alta frequenza remota (RHF)
Conduttore positivo – Dal PS al tavolo di lavoro
1
2
Conduttore dell’arco pilota – Dal PS alla consolle RHF
Codice articolo Lunghezza Codice articolo Lunghezza
023631 25 ft (7,6 m) 023634 100 ft (30,5 m)
023632 50 ft (15 m) 023635 150 ft (46 m)
023633 75 ft (23 m) 023652 200 ft (62 m)
3
AVVERTENZA
L’alimentazione elettrica deve essere completamente SPENTA prima di eseguire l’installazione!
