Cavo interfaccia tensione/corrente (V/C) macchina – dal PS all’interfaccia macchina
Nota: Se viene utilizzato un controllo V/C a distanza per impostare la tensione e la corrente,
saltare quest’operazione.
Prima di collegare il cavo di interfaccia V/C per macchina, consultare gli schemi di cablaggio presenti in
questo manuale e verificare che sia collegata la spina corretta al controllo µP PCB REC6
Innestare l’estremità con spina del cavo di interfaccia macchina contrassegnata 1X7 nella presa ubicata sul
retro dell’alimentatore e contrassegnata con la scritta MACHINE V/C 1X7 (MACCHINA V/C 1X7) (Fig. 4-10).
Da 1X7 Colore Segnale
2 Bianco Corrente 10
3 Rosso Corrente 20
4 Verde Corrente 40
5 Arancione Corrente 80
6 Blu Corrente 100
7 Bianco/Nero Corrente 200
10 Scherm. Schermatura
11 Blu/Nero Corrente Icom
12 Bianco/Nero Riserva
13 Rosso/Bianco Riserva
16 Nero/Rosso Tensione V5
17 Bianco/Rosso Tensione V10
18 Arancione/Rosso Tensione V20
19 Blu/Rosso Tensione V40
20 Rosso/Verde Tensione V80
21 Arancione/Verde Tensione V100
22 Nero/Bianco/Rosso Tensione V200
23 Bianco/Nero/Rosso Tensione VCOM

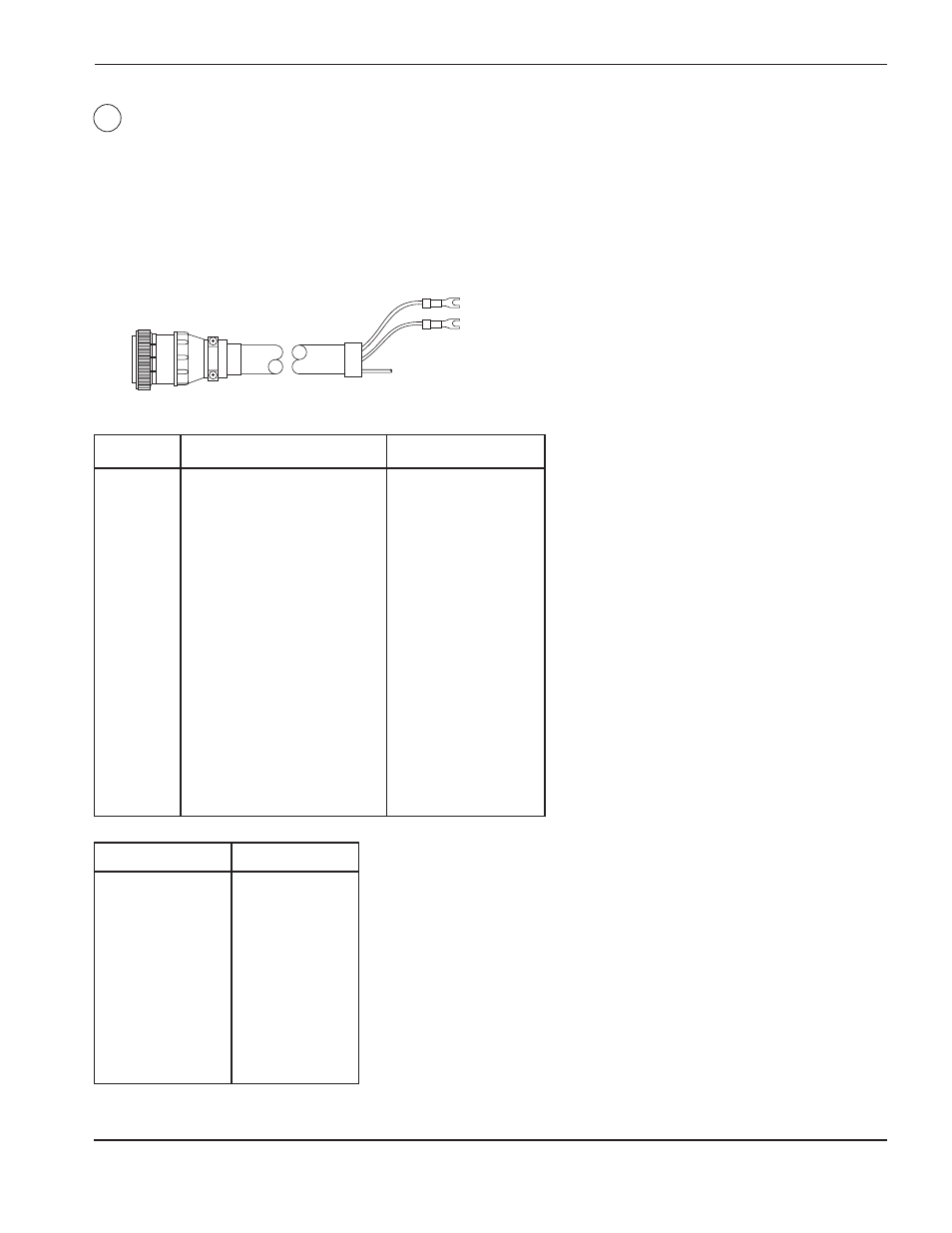

Figura 4-9 Cavo di interfaccia tensione/corrente (V/C) macchina – dal PS
all’interfaccia computer macchina
9
Codice articolo Lunghezza
023902 6 ft (2 m)
023851 15 ft (4,6 m)
023852 25 ft (7,6 m)
023853 35 ft (10,6 m)
023854 50 ft (15 m)
023855 75 ft (23 m)
023856 100 ft (30,5 m)
123650 115 ft (35 m)
023903 125 ft (38 m)
023857 150 ft (46 m)
023858 200 ft (61 m)
1X7
