MANUTENZIONE
21
HySpeed HT2000 Manuale di istruzioni 8-27
Controllo della pompa, del motore e dell’elettrovalvola (V1)
1. Se il refrigerante non fluisce, controllare che il motore e l’elettrovalvola V1 siano alimentati con 240 VCA. Nota:
Il relè a 240 VCA (CR3) sulla scheda PCB1 non si chiude fino a che i primi cinque (5) blocchi di sicurezza non
vengono soddisfatti. (Vedere il diagramma di flusso Sequenza di avviamento dell’HT2000)
2. Se il motore, la pompa e la valvola funzionano correttamente e la portata non è sufficiente, sostituire i gruppi
pompa e motore.

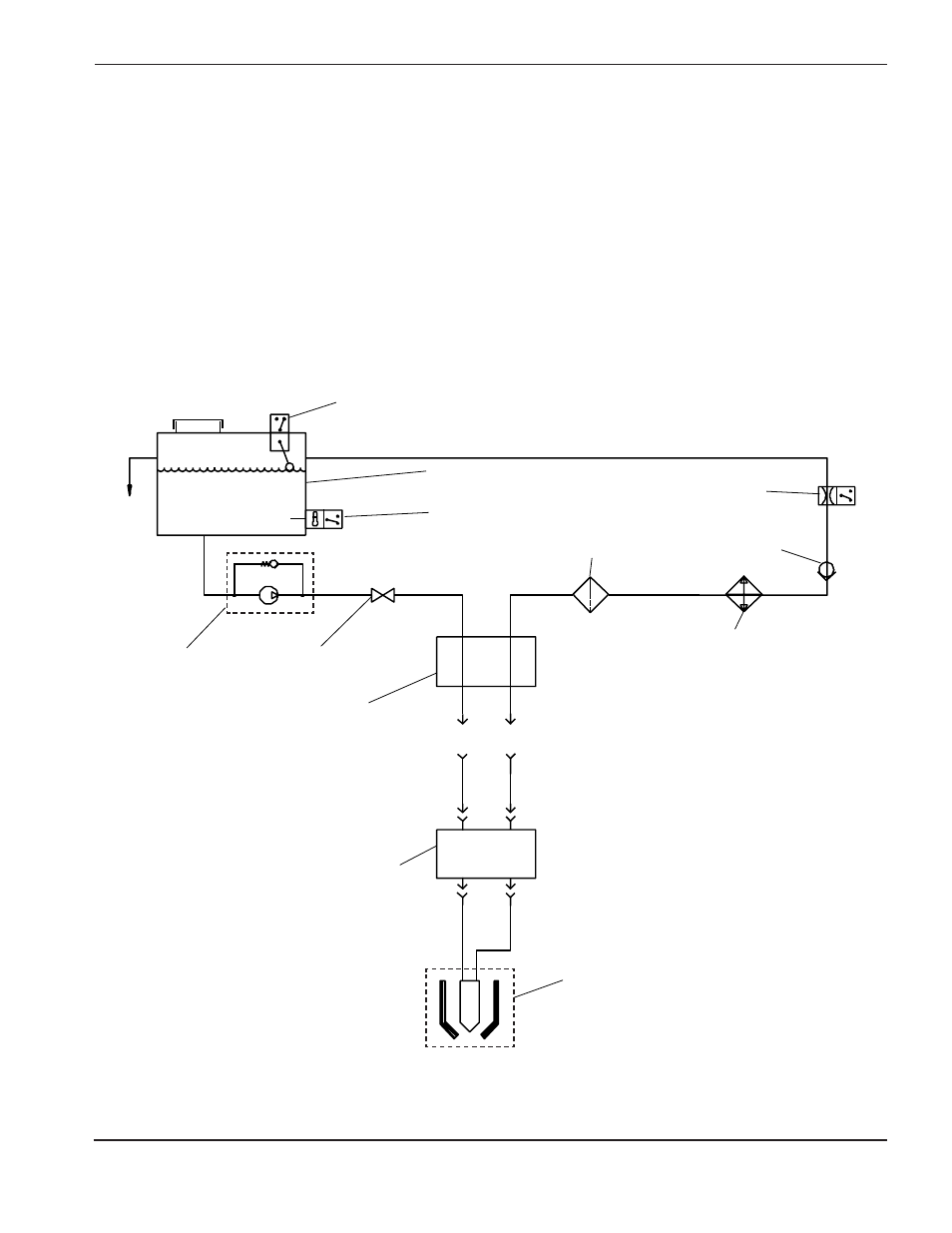

Figura 8-7 Schema idraulico del gruppo serbatoio alimentatore dell’HT2000 con consolle RHF e torcia
Blocco catodico
(sul retro
dell’alimentatore)
Consolle alta frequenza
remota
Scambiatore
di calore
Valvola di
ritegno
Flussostato
FS1
Elettrovalvola
V1
Filtro
Serbatoio del refrigerante
Interruttore del galleggiante
LS1
Termostato
TS1
Torcia
Pompa con valvola
di by-pass
