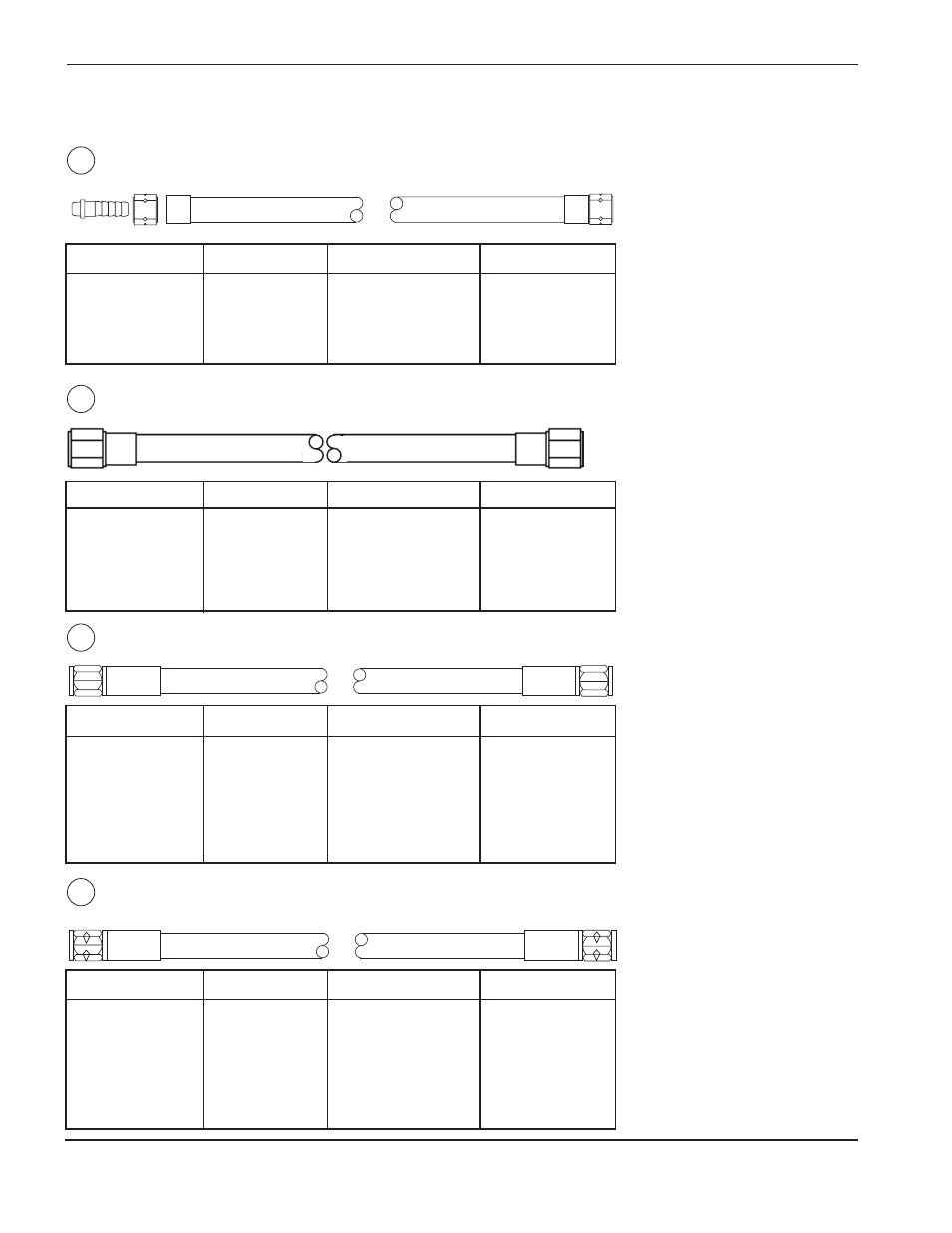

Flessibile del gas di protezione – Dalla consolle del gas alla consolle RHF
INSTALLAZIONE
2/4/97
4-26 HySpeed HT2000 Manuale di istruzioni
Collegamenti della consolle del gas (continuaz.)
Nota: Ruotare in senso
antiorario per serrare
Flessibile rilevamento gas di protezione – Dalla consolle del gas alla consolle RHF
Flessibili del gas di preflusso plasma – Dalla consolle del gas alla consolle della valvola motorizzata
20
22
Codice articolo Lunghezza Codice articolo Lunghezza
024316 5ft (1,5 m) 024322 30 ft (9,1 m)
024307 10 ft (3 m) 024310 35 ft (10,6 m)
024320 12 ft (3,6 m) 024323 40 ft (12,4 m)
024308 15 ft (4,6 m) 024311 45 ft (13,8 m)
024321 20 ft (6,2 m) 024357 75 ft (23 m)
024309 25 ft (7,6 m) 024358 100 ft (30 m)
Flessibili del gas di flusso di taglio plasma – Dalla consolle del gas alla consolle della valvola
motorizzata
Nota: Ruotare in senso
antiorario per serrare
Codice articolo Lunghezza Codice articolo Lunghezza
024313 10 ft (3 m) 024305 75 ft (23 m)
024302 15 ft (4,6 m) 024306 100 ft (30 m)
024303 25 ft (7,6 m) 024312 150 ft (46 m)
024304 50 ft (15 m)
21
Codice articolo Lunghezza Codice articolo Lunghezza
024601 5 ft (1,5 m) 024701 30 ft (9,1 m)
024063 10 ft (3 m) 024092 40 ft (12,4 m)
024065 15 ft (4,6 m) 024096 50 ft(15 m)
024067 20 ft (6,2 m) 024174 60 ft (18,2 m)
024069 25 ft (7,6 m) 024468 75 ft (23 m)
Codice articolo Lunghezza Codice articolo Lunghezza
024317 5ft (1,5 m) 024030 35 ft (10,6 m)
024026 10 ft (3 m) 024031 40 ft (12,4 m)
024027 15 ft (4,6 m) 024207 45 ft (13,8 m)
024017 20 ft (6,2 m) 024340 50 ft (15 m)
024028 25 ft (7,6 m) 024343 75 ft (23 m)
024029 30 ft (9,1 m) 024344 100 ft (30 m)
23
