INSTALLAZIONE
2/7/99
4-34 HySpeed HT2000 Manuale di istruzioni
Allineamento della torcia
Prima di praticare il taglio con la torcia della macchina, assicurarsi che la torcia sia perpendicolare rispetto alla lamiera
onde ottenere un taglio verticale. Usare una squadra per allineare la torcia a 0° e 90°. (Figura 4-20).

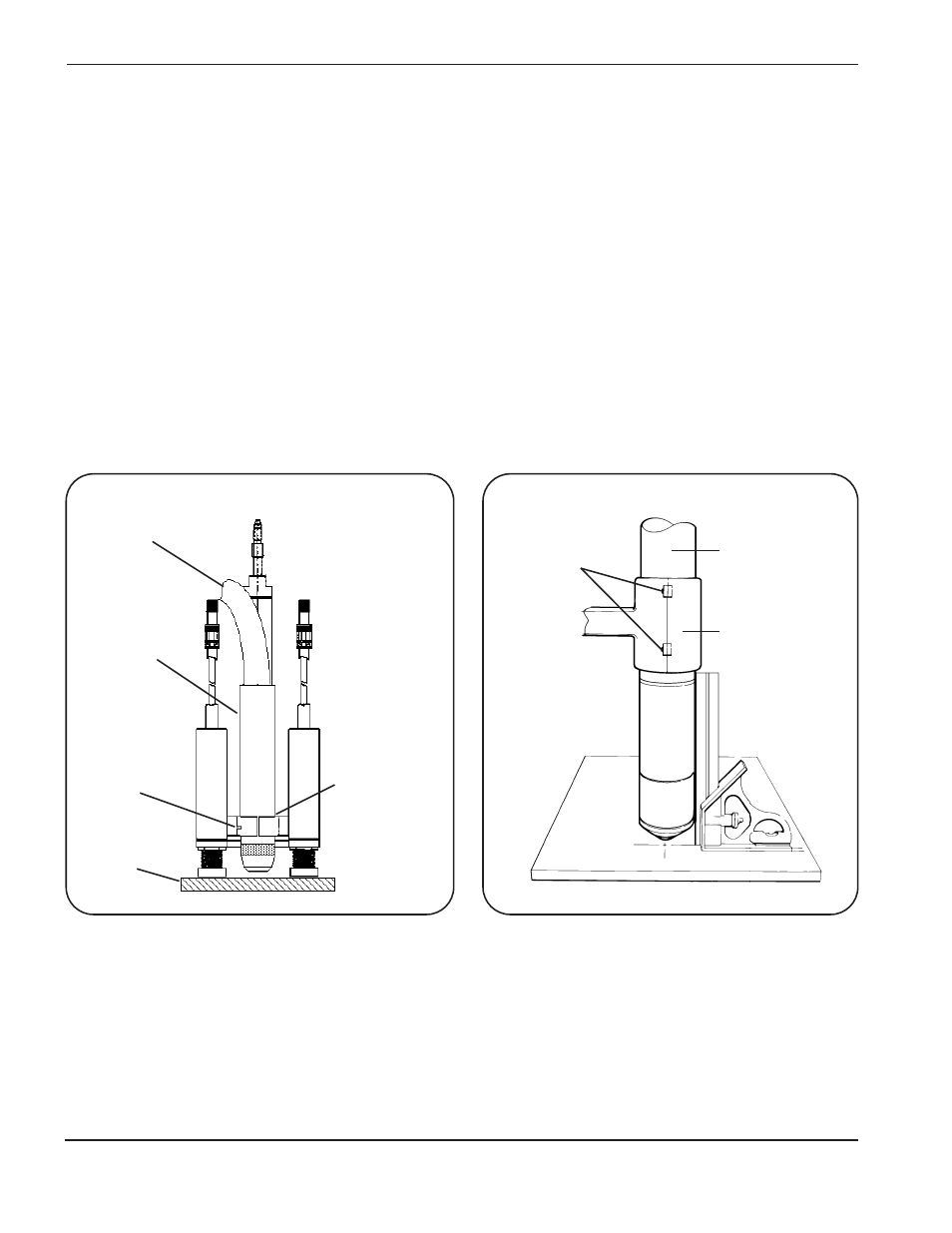

Figura 4-20 Allineamento della torcia (illustrata
senza le sonde IHS) Figura 4-19 Montaggio della torcia della macchina
(illustrata con le sonde IHS)
Collegamenti argo/idrogeno
Consultare la sezione 7: funzionamento: collettore argo-idrogeno.
Condotti della torcia
Manicotto della
torcia
Vite di fissaggio
Supporto della
torcia con le
sonde IHS
Lamiera
Viti di fissaggio
Manicotto della
torcia
Supporto della
torcia senza le
sonde IHS
Montaggio della torcia della macchina
1. Allentare le viti di fissaggio ed installare la torcia della macchina (con i condotti della torcia collegati) nel
supporto della torcia o nel sottocomplessivo di supporto della torcia se viene usato l’IHS. Consultare la Figura
4-19 per il supporto della torcia con IHS e la Figura 4-20 per il supporto della torcia senza IHS.
2. Disporre la torcia fino a che il suo corpo si estenda completamente attraverso il supporto, in modo che il
supporto venga adesso a trovarsi attorno al manicotto della torcia in plastica e non tocchi il corpo in acciaio
inox della torcia. Posizionare la torcia a circa 6 mm di distanza dalla superficie di lavoro.
3. Serrare le viti di fissaggio. La regolazione finale dell’altezza della torcia viene descritta dettagliatamente nella
sezione 5: post-installazione.
