2"
3-3/4"
3-3/4"
2"
4"
3"
1/2"
10-3/4"
6"
8"
11-1/2"
5/16"
dia. (4)

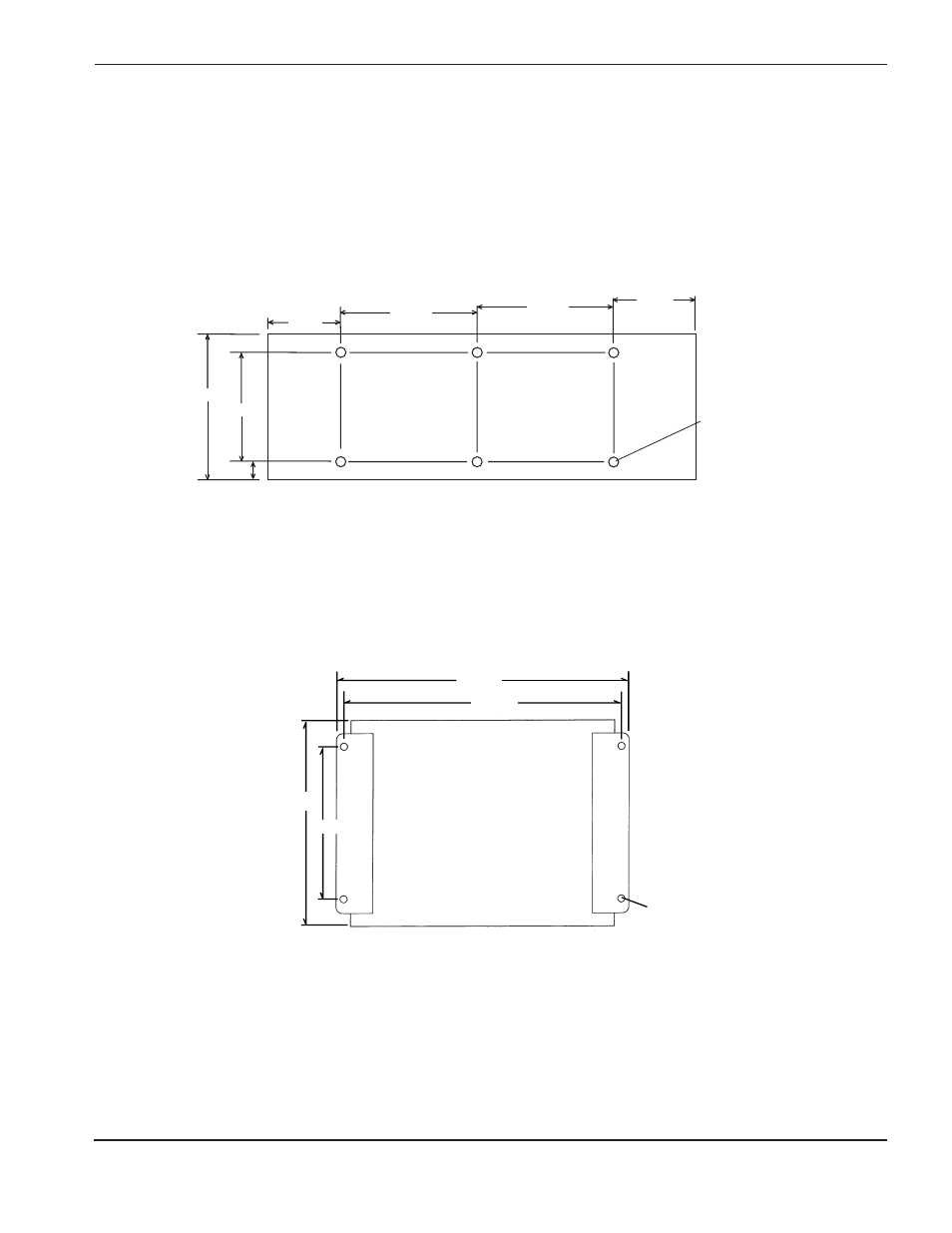

Figura 2-2: Dimensioni di montaggio – Consolle del gas
Figura 2-3: Dimensioni di montaggio – Consolle della valvola motorizzata
SPECIFICHE
HySpeed HT2000 Manuale di istruzioni 2-7
6/4/97
Consolle remota ad alta frequenza (continuaz.)
Peso e Dimensioni:
Larghezza.................................................................290 mm
Altezza......................................................................370 mm
Profondità .................................................................100 mm
Peso .........................................................................10,4 kg
Peso e Dimensioni:
Larghezza.................................................................290 mm
Altezza......................................................................100 mm
Profondità .................................................................200 mm
Peso .........................................................................8,2 kg
Usare viti che non
penetrano per più di
12 mm nell’involucro.
95 mm
50 mm
95 mm
50 mm
76 mm
12,7 mm
100 mm
8 mm
dia. (4)
290 mm
273 mm
200 mm
152 mm
Consolle della valvola motorizzata (N. 073219)
Consolle del gas (N. 073218)
Peso e Dimensioni:
Larghezza.................................................................410 mm
Altezza......................................................................425 mm
Profondità .................................................................320 mm
Peso .........................................................................34 kg
