INSTALLAZIONE
9/16/98
4-4 HySpeed HT2000 Manuale di istruzioni

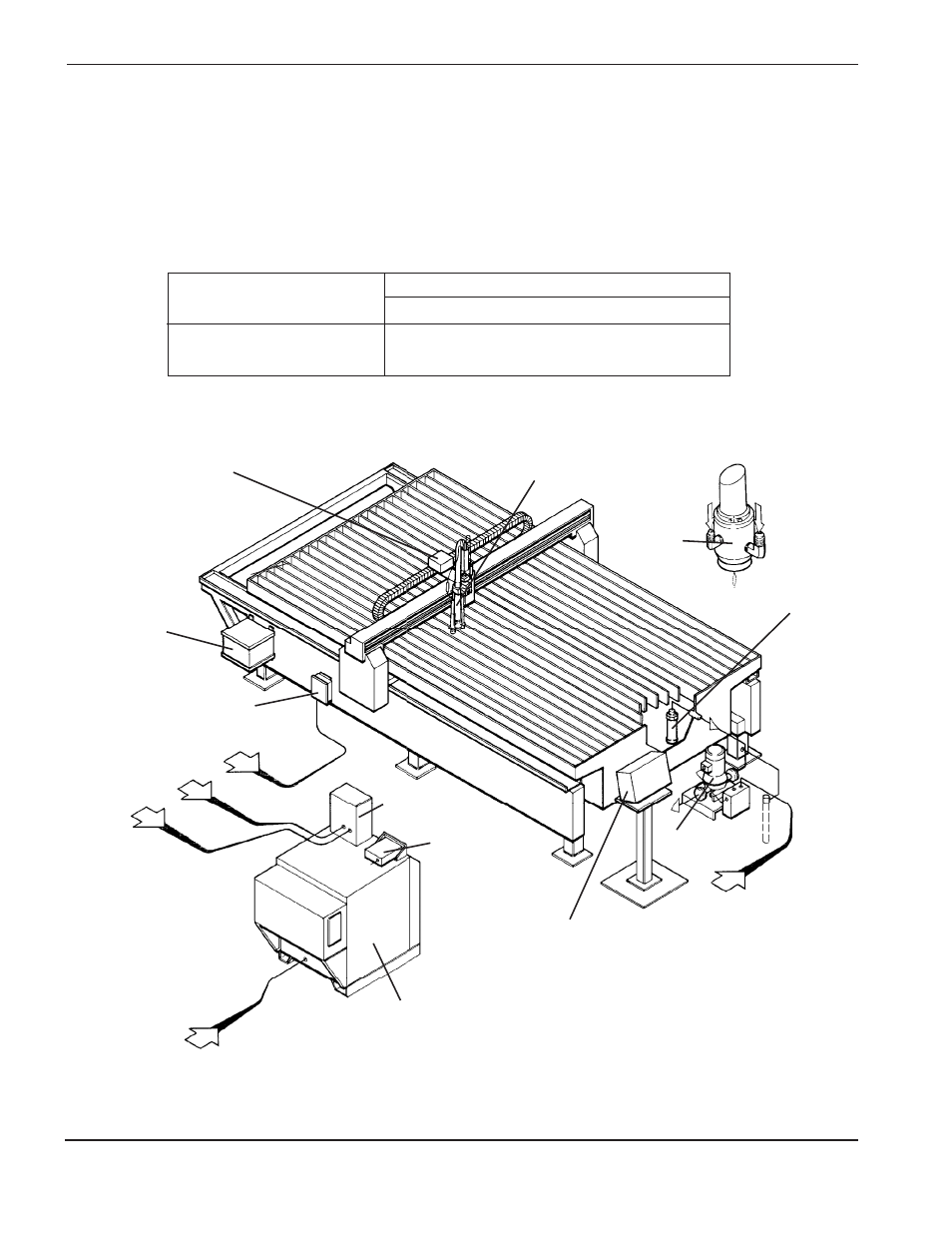

Figura 4-2 Tipica collocazione degli apparecchi per il supporto della torcia
Consolle della valvola motorizzata
Torcia con
sonde IHS
Ingresso acqua
Filtro d’acqua
Pompa della
cuffia d’acqua
Ingresso alimentazione
elettrica
Ingresso
alimentazione
elettrica
Controllo macchina
Alimentatore HT2000
Consolle del gas
Controllo
tensione/
corrente a distanza
Ingresso gas
di plasma
Ingresso gas
di protezione
Ingresso
aria
Consolle IHS
Consolle RHF
Torcia con
cuffia d’acqua
Dimensione flessibile
Coppia di serraggio
del gas o dell’acqua lbf-in lbf-ft kgf-cm
Fino a 10mm 75-85 6.25-7 86-98
12 mm 360-480 30-40 415-550
Collocazione degli apparecchi del sistema
• Collegare a terra tutti i moduli esterni del sistema HT2000. Consultare l’Appendice B.
• Mettere in posizione tutte le unità richieste prima di stabilire i collegamenti elettrici, del gas e di interfaccia.
• Va notato che la consolle delle valvole del motore deve essere ubicata a non più di 3 m dalla torcia e la
consolle IHS deve essere ubicata a non più di 12 m dalla torcia.
• Per evitare perdite nel sistema, serrare tutti i collegamenti del gas e dell’acqua ai seguenti valori di coppia
di serraggio:
Per serrare i collegamenti usare due chiavi onde evitare di danneggiare il componente di accoppiamento.
