Alimentazioni dei gas di protezione
Qualsiasi alimentazione di gas che verrà utilizzata per il gas di protezione va collegata allo stesso punto sulla
consolle del gas – consultare la fig. 4-14.

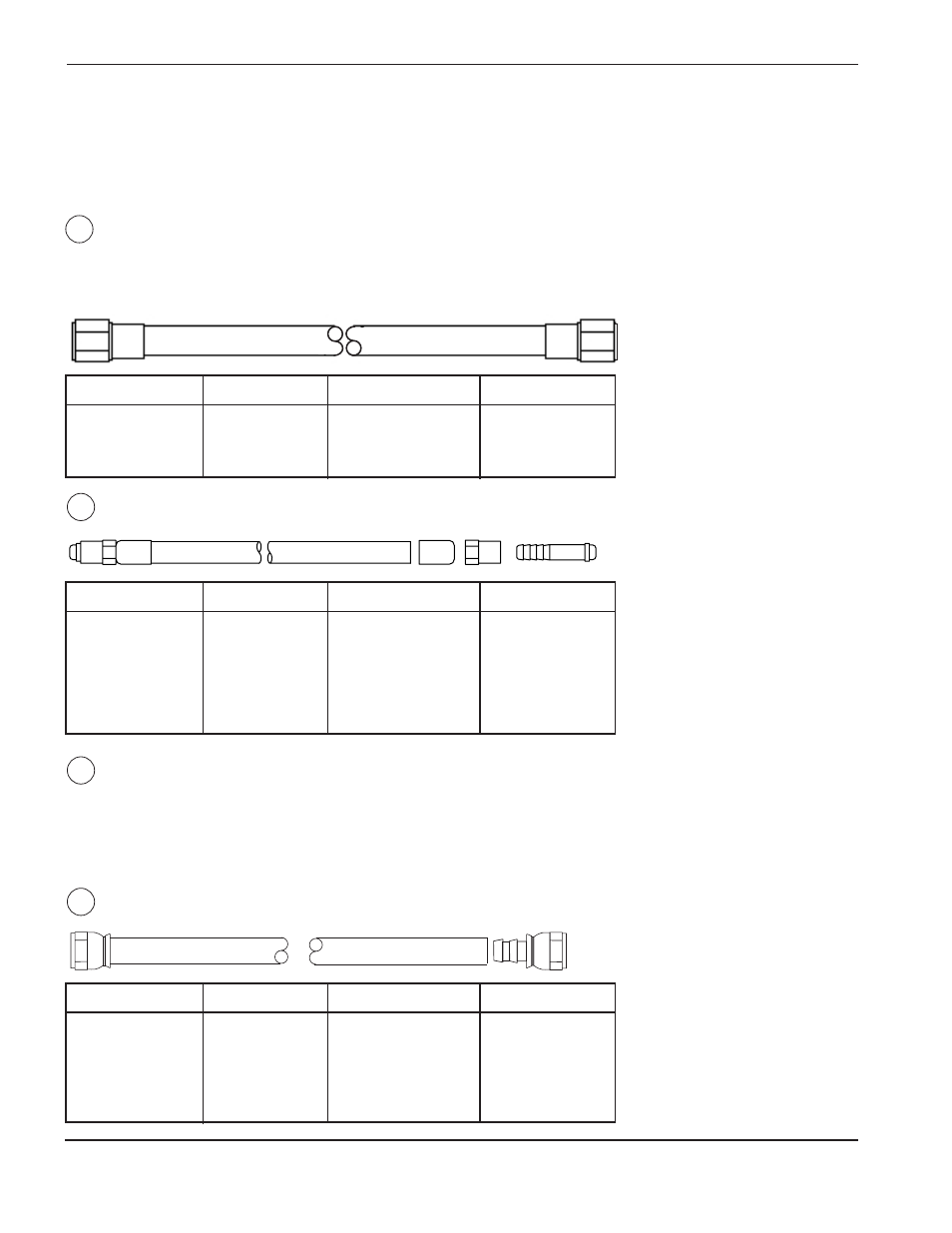

Flessibile di alimentazione gas di protezione – Alimentazione di protezione alla consolle del gas
Alimentazioni dei gas di plasma
Flessibile di alimentazione plasma ossigeno – Alimentazione ossigeno alla consolle del gas
Nota: Se si effettua il taglio utilizzando l’ossigeno come gas di plasma, bisogna collegare anche
l’alimentazione dell’azoto alla consolle del gas onde ottenere le corrette miscele di
ossigeno/azoto nelle condizioni di preflusso e di flusso di taglio.
Flessibile di alimentazione plasma azoto – Alimentazione azoto alla consolle del gas
INSTALLAZIONE
5/23/95
4-24 HySpeed HT2000 Manuale di istruzioni
Collegamenti della consolle del gas
Consultare pagina 4-10 per il collegamento della consolle del gas all’alimentatore.
Flessibile alimentazione plasma aria (fornito dal cliente) – Alimentazione aria alla consolle del gas
17
18
18
19
Codice articolo Lunghezza Codice articolo Lunghezza
024204 15 ft (4,6 m) 024206 100 ft (30 m)
024205 25 ft (7,6 m) 024159 150 ft (46 m)
024155 50 ft (15 m)
Codice articolo Lunghezza Codice articolo Lunghezza
024210 10 ft (3 m) 024148 75 ft (23 m)
024203 15 ft (4,6 m) 024116 100 ft (30 m)
024232 20 ft (6 m) 024120 150 ft (46 m)
024134 25 ft (7,6 m) 024185 180 ft (55 m)
024211 35 ft (10,6 m) 024124 200 ft (61 m)
024112 50 ft (15 m)
Codice articolo Lunghezza Codice articolo Lunghezza
024043 4 ft (1,2 m) 024147 75 ft (23 m)
024341 10 ft (3 m) 024115 100 ft (30 m)
024342 20 ft (6 m) 024119 150 ft (46 m)
024133 25 ft (7,6 m) 024184 180 ft (55 m)
024012 50 ft (15 m) 024123 200 ft (61 m)
