Cavo di alimentazione elettrica all’alimentatore HT2000
Per collegare il cavo dell’alimentazione agli alimentatori a 400V CE consultare l’Appendice A.
Per tutti gli altri alimentatori, usare la procedura sottoelencata.
1. Far passare il cavo di alimentazione elettrica attraverso il pressacavo ubicato nella parte inferiore sinistra del
retro dell’alimentatore. Collegare i conduttori del cavo di alimentazione elettrica a TB1 sul pannello centrale
posteriore del lato destro.
2. Collegare i conduttori dell’alimentazione elettrica ai terminali L1, L2 ed L3 di TB1. Consultare la fig. 3-3.
3. Collegare il cavo di massa al picchetto come illustrato.
PRE-INSTALLAZIONE
6/4/97
3-10 HySpeed HT2000 Manuale di istruzioni
Collegamento dell’alimentazione elettrica

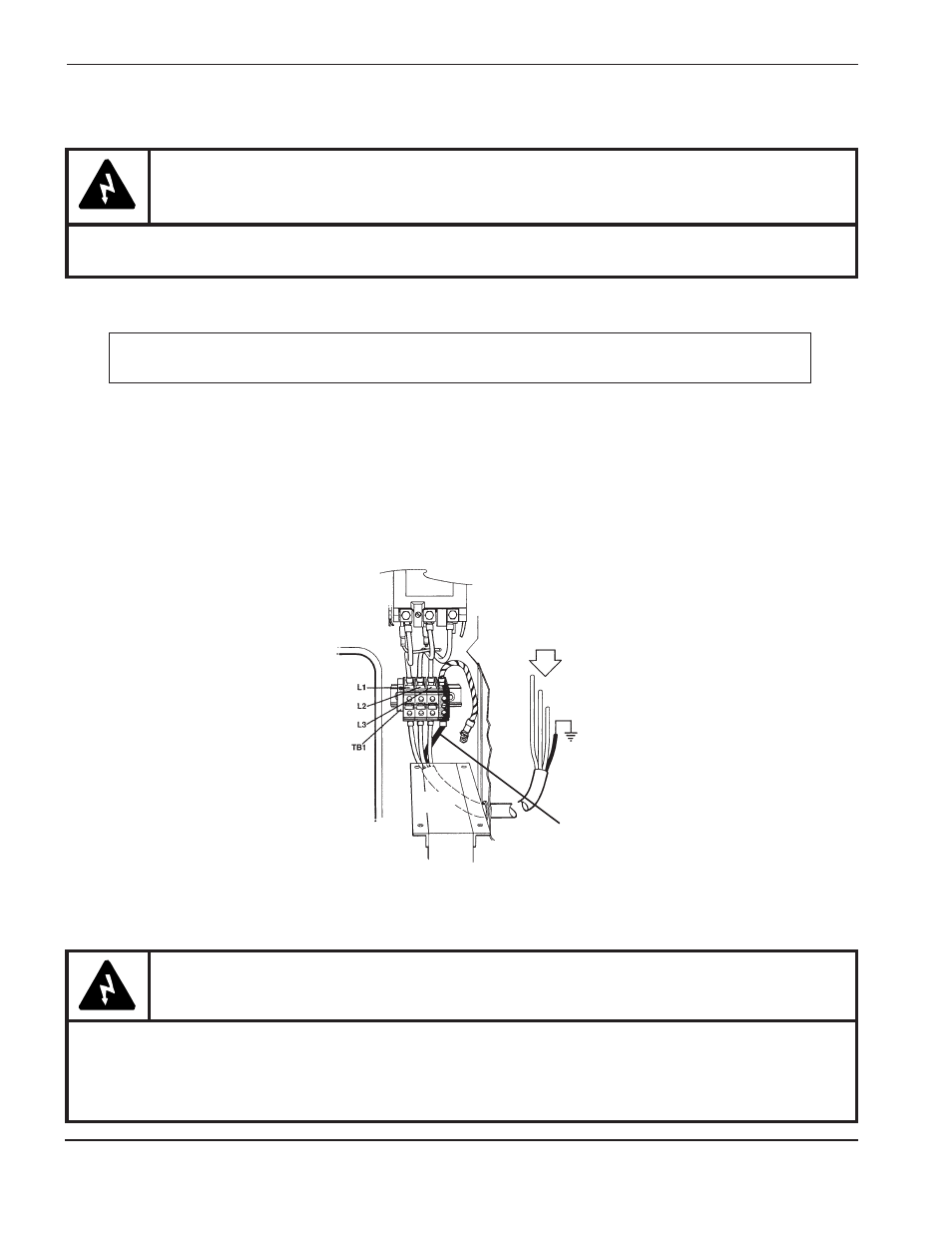

Figura 3-3 Collegamenti del cavo di alimentazione elettrica
AVVERTENZA
Se l’interruttore generale di linea è in posizione ON, sul contattore è presente la tensione di linea,
anche se il pulsante ON (I) sull’alimentatore dell’HT2000 non è stato premuto. Come regola di
sicurezza generale, verificare SEMPRE che l’interruttore generale di linea si trovi nella posizione OFF
prima di eseguire installazioni, scollegamenti o operazioni di manutenzione in questa zona.
AVVERTENZA
L’interruttore generale deve trovarsi nella posizione di SPENTO prima che vengano stabiliti i
collegamenti del cavo di alimentazione elettrica!
massa al terminale
CAVO DI
ALIMENTAZIONE CA
PRINCIPALE, TRIFASE
