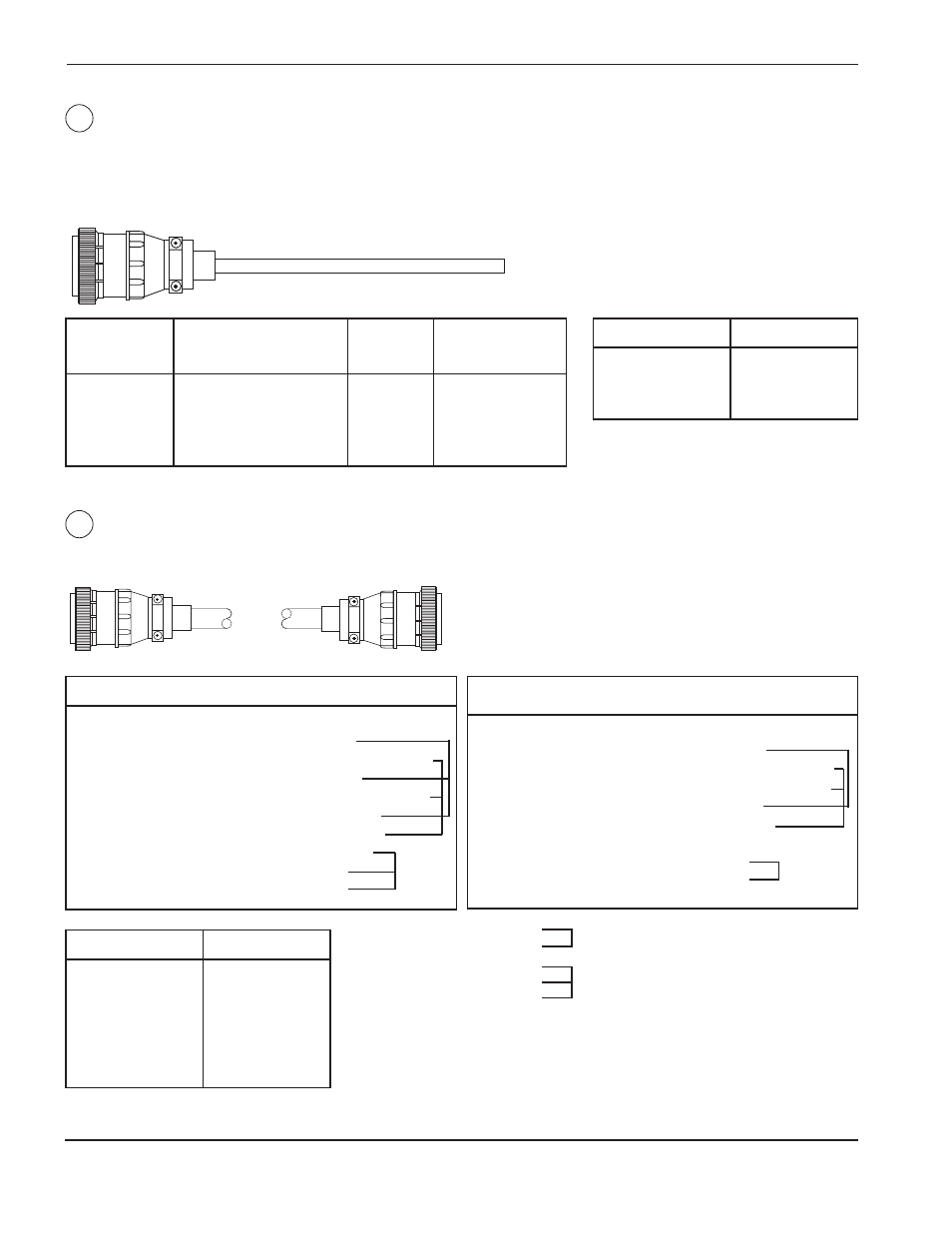

Cavo della pompa della cuffia d’acqua – dall’alimentatore alla pompa della cuffia d’acqua
Consultare il manuale di istruzioni della cuffia d’acqua per collegare il cavo al motorino della pompa e stabilire
i rimanenti collegamenti della cuffia d’acqua. La cuffia d'acqua non può essere utilizzata con la torcia in
acciaio inox.
Dal piedino Al contattore pompa
1X10 CA (Cuffia d’Acqua) Colore Funzione
2 Bobina Nero Bobina della
cuffia d’acqua
4 Neutr. CA Bianco Neutro CA
3 Massa Verde Massa
Legenda – Estremità PS
Piedino Colore Funzione
1 Ross Seg. completo IHS
2 Vrd Segn. int. fine corsa superiore
4 Ner Com. completo IHS
5 Ner Com. int. fine corsa superiore
8 Terra Schermatura-Bian/Ner
9 Terra Schermatura-Ross/Ner
7 Terra Schermatura-Vrd/Ner
11 Ner Alimentazione CA
14 Bia Alimentazione CA
Legenda – Estremità IHS
Piedino Colore Funzione
1 Ross Segn. completo IHS
2 Vrd Segn. int. fine corsa superiore
3 Ner. Com. int. fine corsa superiore
4 Ner. Com. completo IHS
5 Terra Schermatura-Vrd/Ner
7 Chiavetta (?)
8 Bian Alimentazione CA
9 Ner Alimentazione CA
Cavo di interfaccia IHS – dal PS all’IHS
Indica coppie
Indica coppie con terra
Nota: Sull’estremità IHS, tagliare i fili
rosso/nero schermatura e
bianco/nero schermatura.
12
Codice articolo Lunghezza
023866 50 ft (15 m)
023867 75 ft (23 m)
023868 100 ft (30,5 m)
13
Codice articolo Lunghezza
023859 25 ft (7,6 m)
023860 50 ft (15 m)
023861 75 ft (23 m)
023862 100 ft (30,5 m)
023863 150 ft (46 m)
023864 200 ft (61 m)
1X10
Estremità PS
1X9 8X1
Estremità PS Estremità IHS
