FUNZIONAMENTO: COLLETTORE ALL’ARGON-IDROGENO
20
7-8 HySpeed HT2000 Manuale di istruzioni
Dopo il taglio con argo-idrogeno
1. Ruotare MV1 nella posizione chiusa.
2. Scollegare il cavo argo-idrogeno 14X1 nel punto di collegamento con il
collettore argo-idrogeno. Vedere Figura 7-2.
3. Rimuovere il flessibile del gas di plasma argo-idrogeno dal punto 1 della
torcia. Vedere Figura 7-5.
4. Collegare il flessibile del gas di plasma dalla consolle della valvola
motorizzata al punto 1 della torcia. Vedere Collegamento del cavo della
valvola di intercettazione e del flessibile del plasma dalla torcia alla consolle
della valvola motorizzata nella Sezione 4.
5. Rimuovere il flessibile di alimentazione dell’azoto dalla connessione della
consolle del gas.
6. Collegare il flessibile di alimentazione dell’azoto alla connessione N
2
della
consolle del gas. Vedere Figura 7-7.
7. Collegare il flessibile di alimentazione del gas di protezione alla connessione
corrispondente sulla consolle del gas. Vedere Connessioni della consolle del
gas nella Sezione 4.

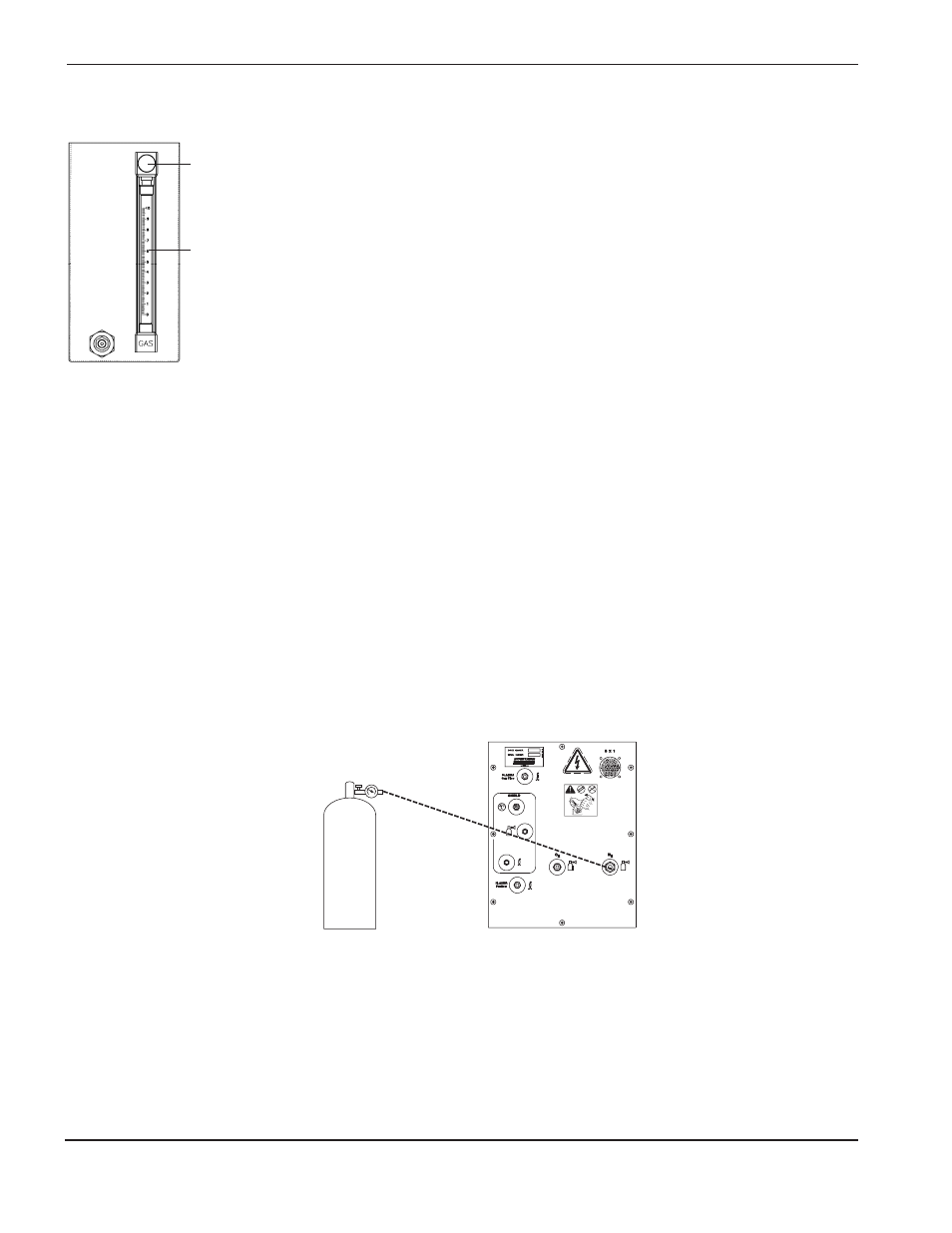

Figura 7-7 Alimentazione dell’azoto all’ingresso N
2
della consolle del gas
Azoto
2WRENCHES
Ni
trogen
MV1
FM1
